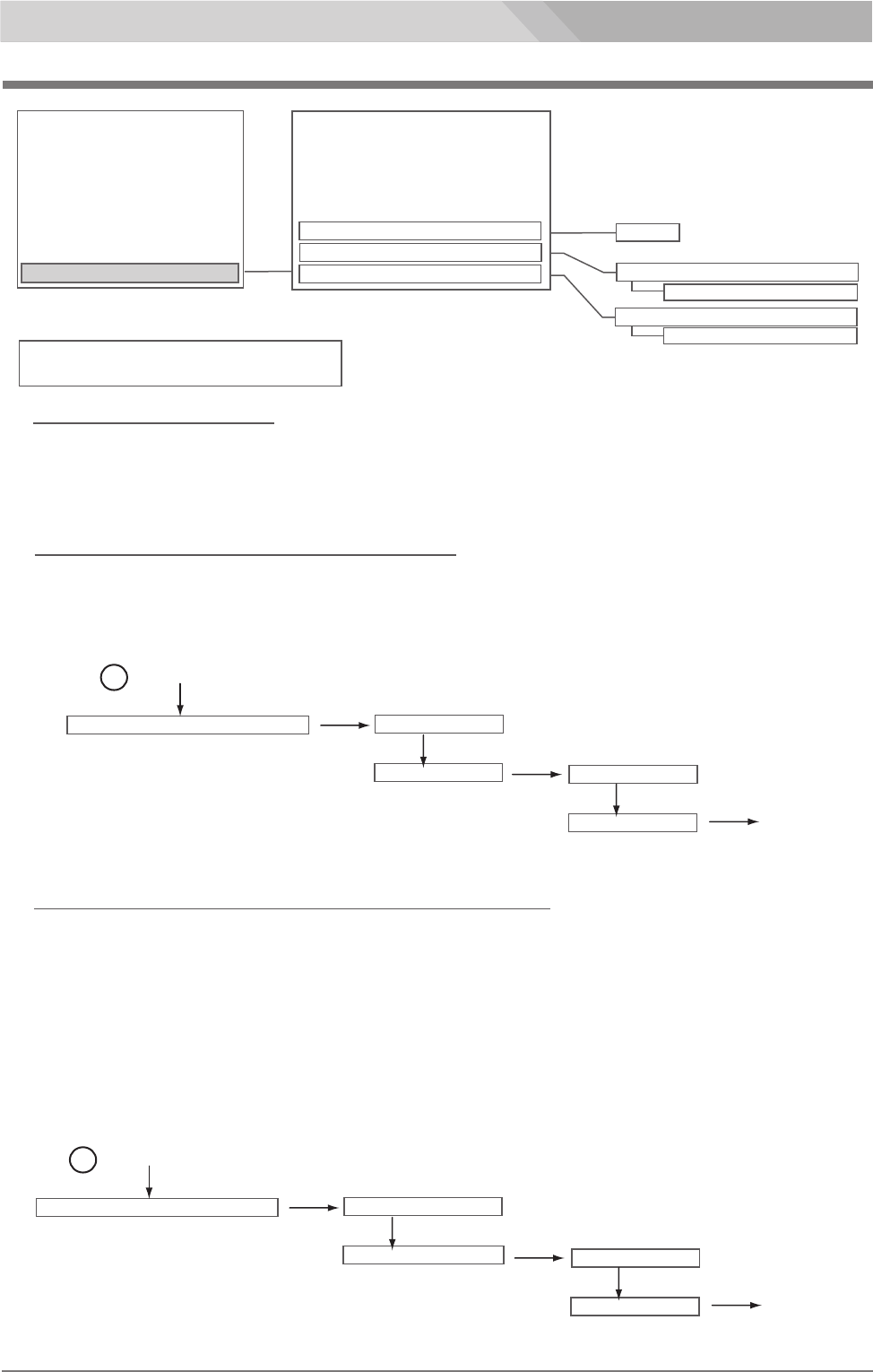

Instruction Manual

37
Adjustments and Settings
補足
Addition
HD Monitor HDM-70WV
RETURN
TIMECODE DISP ［OFF］
TIMECODE TYPE ［LTC］
TC TALLY ［OFF］
LOW TALLY BRIGHT ［3］
BACKLIGHT ［100%］
ANALOG CALIBRATE ＞
RESET TO DEFAULT ＞
VECTORSCOPE ［ON］
ZEBRA ［OFF］
SETUP
WAVEFORM ［ON］
INFO ［1080 i/60］
MARKER
AUDIO ［ON］
CANCEL / RESET NOW
CANCEL / CONFIRM
CANCEL / 8COLOR CAL NOW
1 to 100
100
LCD Backlight Adjustment
LCDバックライトの調整
1
The LCD backlight brightness can be adjusted on the menu, SETUP/BACKLIGHT, from 100% to 1%.
Reset to to the manufacturing default settings
設定値のリセット
2
The user settings can be reset to the manufacturing default settings on the menu as follows.
On the menu/ SETUP/RESET TO DEFAULT, by rotating the ENTER knob access to RESET NOW
and press the knob, and by rotating the konb again access to CONFIRM and press the knob.
8-Color Bar Caribration (ANALOG CALIBRATE Operation)
3
色相の較正
When the camera is changed, calibrate the color of the HDM-70WV.
Input the 8-color bar signal (analog component) to the ANALOG Y/Pb/Pr component connectors(BNC)
or I/F connector(D-sub 15-pin) and set the INPUT select switch to the appropriate position according
to the input signal and operate the caslibration as follows.
On the menu/ SETUP/ANALOG CALIBRATE, by rotating the ENTER knob access to 8 COLOR CAL
NOW and press the knob, and by rotating the konb again access to CONFIRM and press the knob.
LCD のバックライトの明るさが、100% から 1% の間で調整できます。
Addition for the MENU operation
メニューの操作の補足
すべてユーザー設定値は、メニューで工場出荷時のデフォルト値にリセットすることができます。
RESET TO DEFAULT ＞
RESET NOW
CANCEL
CONFIRM
CANCEL
rotate
press
rotate
rotate
press
press
Reset
ENTER
ANALOG CALIBRATE ＞
8COLOR CAL NOW
CANCEL
CONFIRM
CANCEL
rotate
press
rotate
rotate
press
press
Calibration
ENTER
カメラを替えたとき、カメラの色相差があるので、カメラの 8カラーバー信号を入力して較正(キャリブレーション)を
行います。カメラの信号に合わせて入力をアナログ, CAMERA または COMPONENT に切り替えて、メニューの
ANALOG CALIBRATE で行います。
CANCEL / CONFIRM
