Instruction Manual

HDM-70WV 接続方法
Connection 接続方法
20

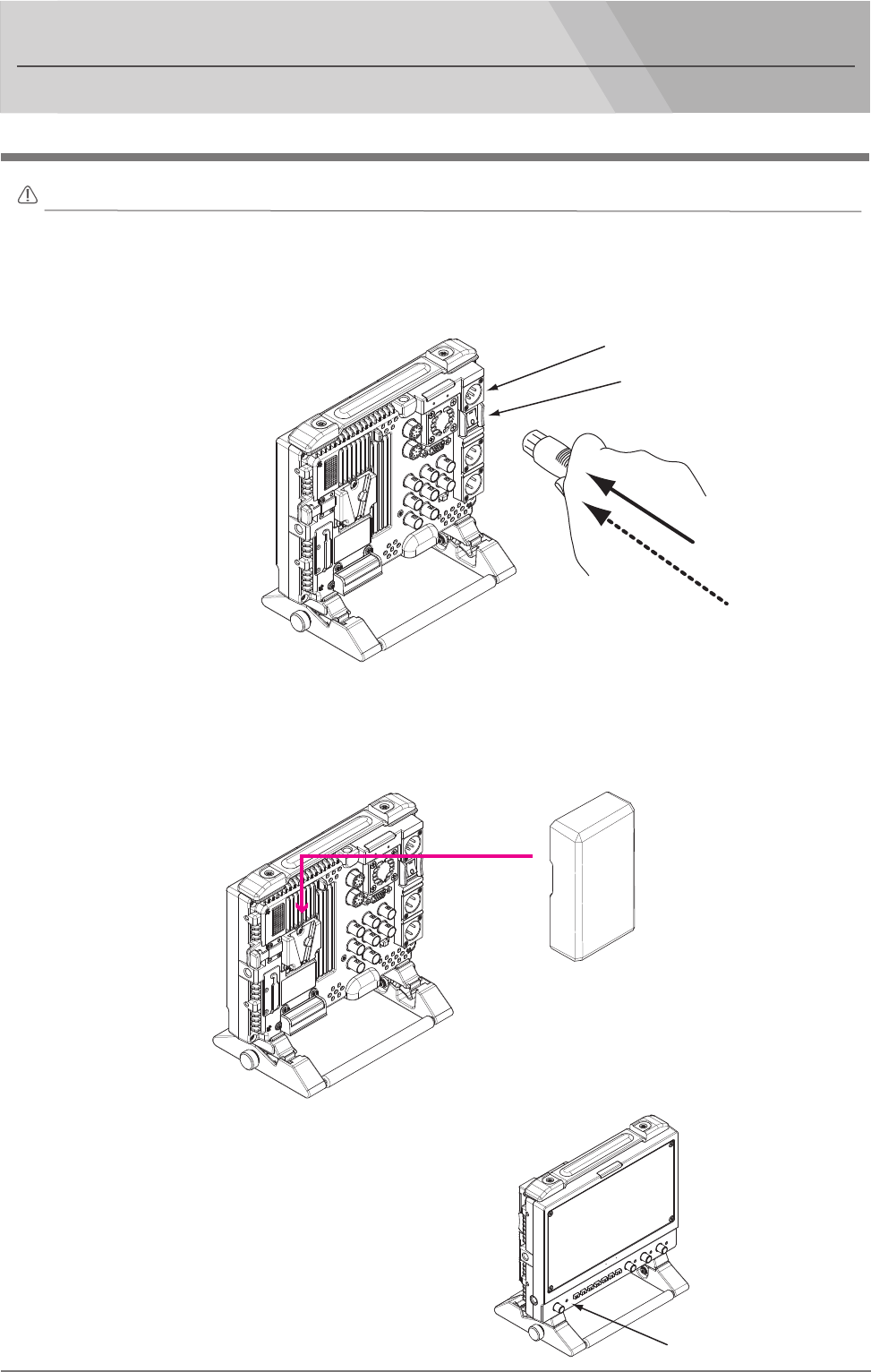

電源の接続方法
Power Supply Connection
Make sure to turn off the POWER switch of each unit before connecting.
接続する前には、必ず各機器の電源スイッチをOFFにしてください。
1
Connect the supplied AC adaptor to the DC IN 12V connector( XLR 4-pin) on the rear panel.
リアパネルのDC IN 12V キャノン4ピンコネクタにACアダプタを接続します。
When the POWER switch is turned on and
the power is supplied, the POWER Indicator
(LED) on the front panel lights up.
2
電源が供給されると前面パネルの電源表示LED が点灯
します。
POWER indicator LED
POWER switch
DC IN(12V) connector
AC Adaptor (supplied)
ACアダプター
XLR 4-pin
NOTE:
When the power is supplied from a Li-ion battery pack, connect the Li-ion battery pack to the V-shoe
DC output connector.
電源をリチウムバッテリーから供給する場合は、 V シューへ装着します。
Power Tap cable
(supplied)
カムタップ電源供給ケーブル
from Camcorder
カムコーダー
Lithium ion battery pack
リチウムバッテリーパック
LITHIUM ION BATTERY PACK
or
HD Monitor HDM-70WV
