Fixing

スイングアームへの取り付け方法

Mount a camcorder on the tripod base on the swing arm.

スイングアーム上の三脚ベースへカメラを取り付けます。

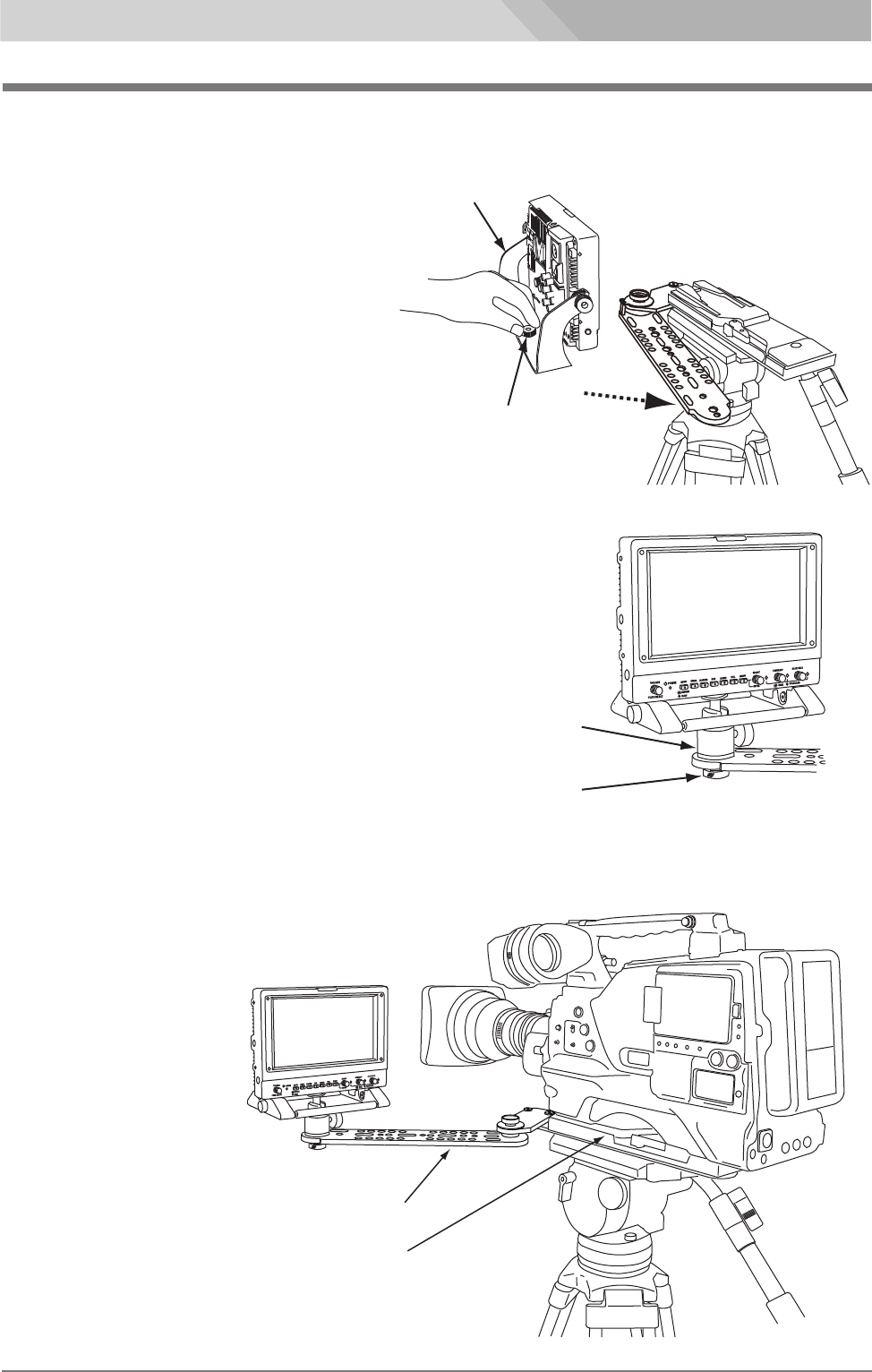

Mounting on Swing Arm ( for HDM-70WV/S only )

Fix up the Arm on the tripod and mount HDM-70WV on it.

アームを三脚に固定し、HDM-70WVをマウントします。

3-1

In case of using arm stay ﬁx with w 1/4

arm stay screw.

w 1/4 universal head screw

(supplied)

3-2

In case of using universal head(supplied),

ﬁx with w 1/4 universal head screw(supplied).

universal head(supplied)

ユニバーサルヘッド

NOTE : Make sure to mount HDM-70WV

folding the Swing Arm as shown

in Fig.

注意 : HDM-70WVをマウントする場合は、図のように、

必ずスイングアームを折りたたんだ状態で

行ってください。

アームステーを使用する場合は、w 1/4 アーム

ステーネジで固定します。

ユニバーサルヘッドを使用する場合は、 w 1/4

ユニバーサルヘッドネジで固定します。

STANDARD

ENTER

USER

CONTRAST

BRIGHT

UTIL

MONO

RGB

MARKER

ZEBRA

INPUT

RETURN

MAIN

POWER

VOLUME

PUSH SELECT

w 1/4

arm stay screw

VF tilt arm stay

Tripod base

Swing arm
