Fixing

スイングアームへの取り付け方法

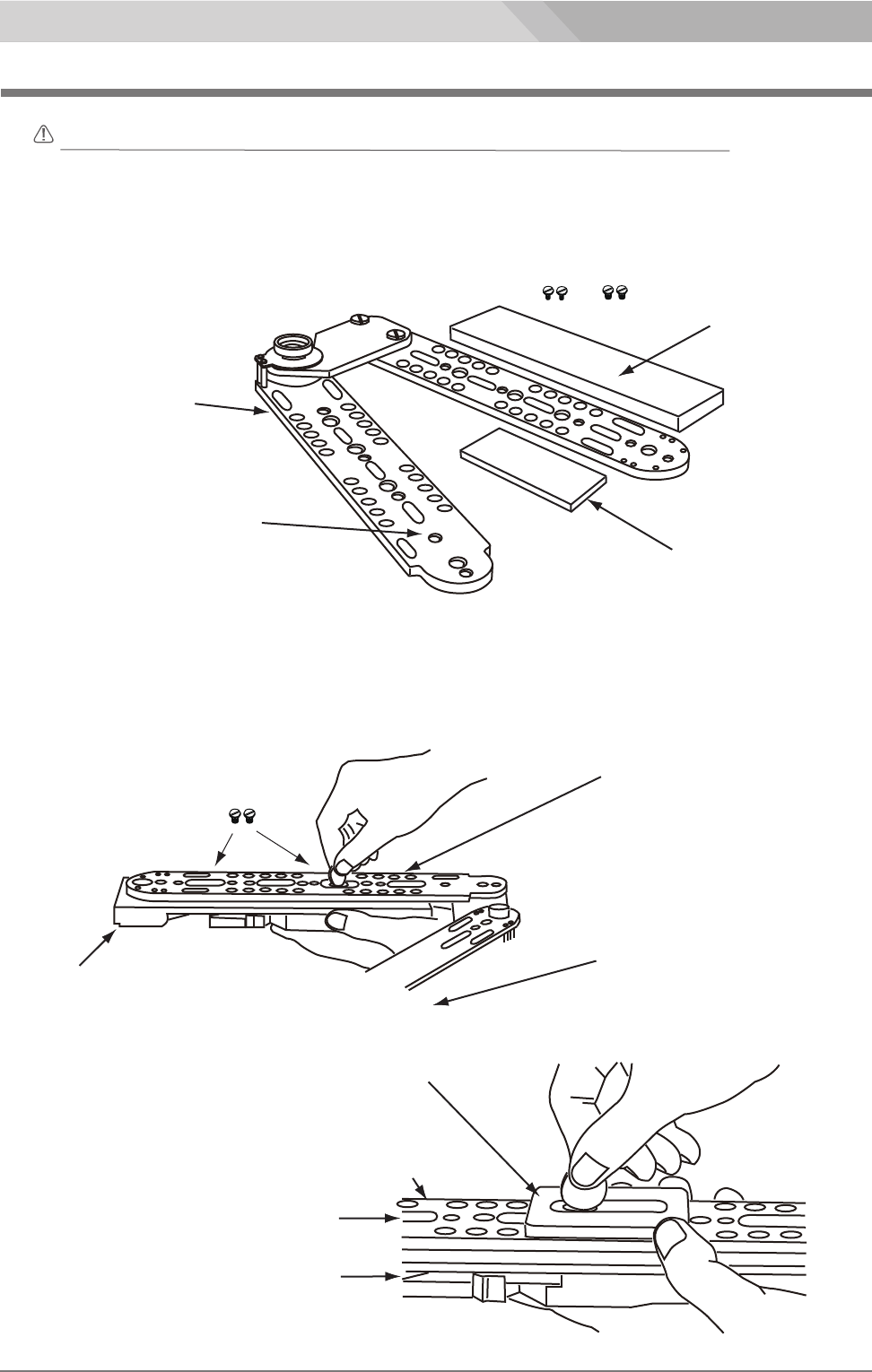

Mounting on Swing Arm ( for HDM-70WV/S only )

Make sure to disconnect the connectors before ﬁxing up.

組み立ては、必ず入出力コネクタの配線をはずしてから行ってください。

Camera Plate カメラプレート

(bottm side) 下面

Tripod Base

三脚ベース

Swing Arm

スイングアーム

(Screws are attached

to the tripod)

Prepare a tripod and remove the tripod base and the camera plate.

三脚を用意し、三脚ベース、カメラプレートを外します。

Tripod Base 三脚ベース

Camera Plate カメラプレート

Swing Arm

(supplied)

スイングアーム

part for mountig HDM-70WV

HDM-70WV取付部

Tripod Base Screws(supplied) 三脚ベースネジ

Fix up the tripod base and the camera plate to the Swing Arm.

スイングアーム本体(三脚取付部)の上面に三脚ベースを取り付け、下面に三脚のカメラプレートを取り付けます。

Tripod Base 三脚ベース

part for ﬁtting up to tripod

(bottom side) 三脚取付部(下面)

(arm)

part for mountig HDM-70WV

HDM-70WV取付部

Tripod Base Screws

(supplied)

三脚ベース取付ネジ
