Instruction Manual

HDM-70WV 組み立て方法
Fixing 組み立て方法
14

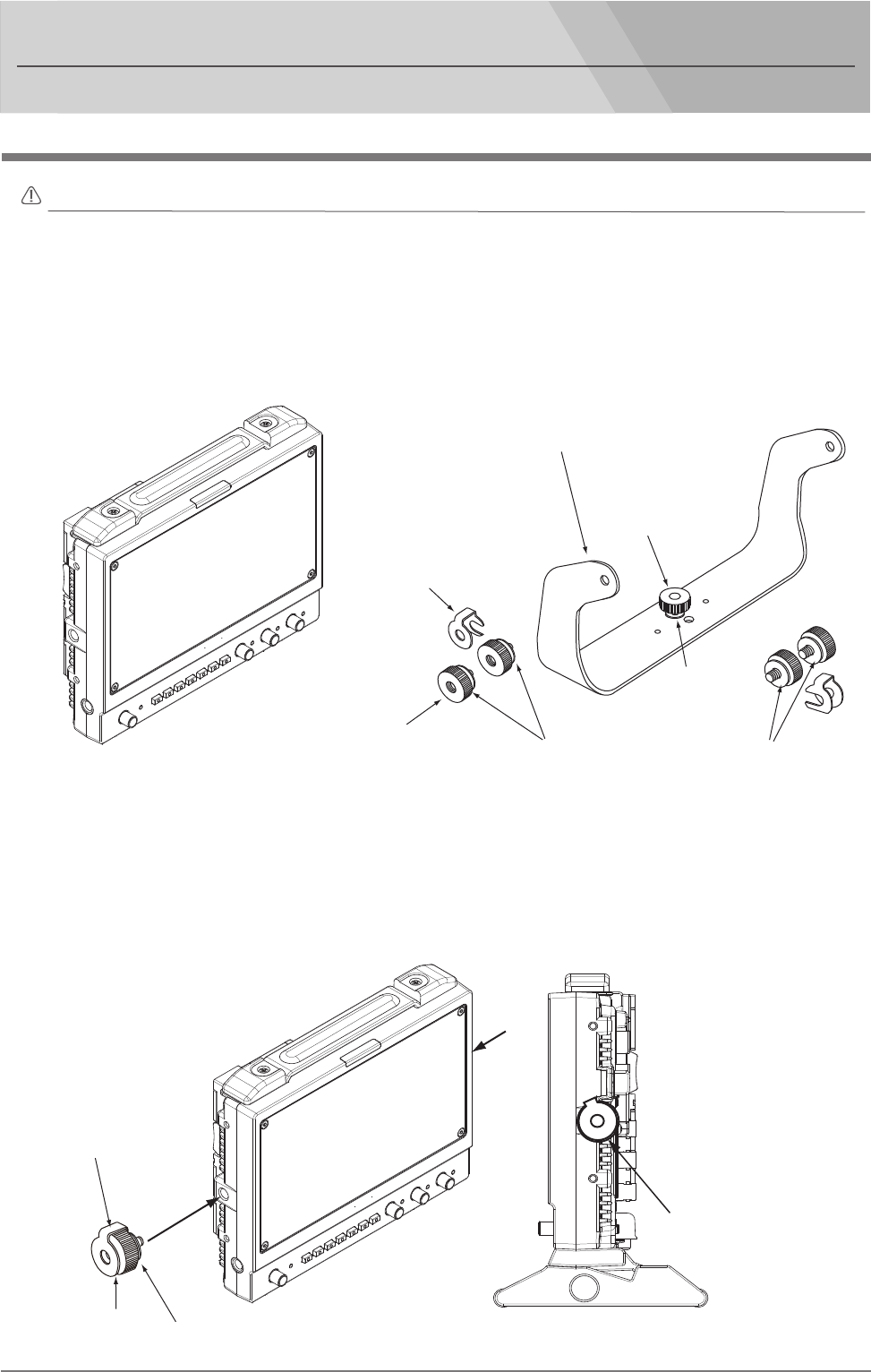

アームの取り付け方法
VF Tilt Arm Stay Fixing
Make sure to disconnect the connectors before fixing up.
1
Prepare the supplied VF Tilt Arm Stay, five arm stay screws and washers (one is used to fix up to a camera),
and two combination washers, .
アームと w1/4アームステーネジ5本(うち1本はカメラ等への固定用)、ワッシャー、ゆるみ防止コンビネーションワッシャー2個
を用意します。
Tighten the arm stay screws to the screw holes on the left and right side of the Monitor using rubber
washers and combination washers as shown in the Fig.
2
本体左右の側面のネジ穴にラバーワッシャーとコンビワッシャーとを使ってアームステーネジを図のように締め付けます。
組み立ては、必ず入出力コネクタの配線をはずしてから行ってください。
nylon
washer
rubber washer
rubber washer
combination washer
コンビネションワッシャー
VF Tilt Arm Stay
VFチルトアームステー
w 1/4
arm stay screw
w 1/4 arm stay screw
gap to insert the arm stay
隙間にアームステーを挿入します
rubber washer
combination washer
gap
HD Monitor HDM-70WV
