Data Sheet

Nur zur Referenz
Nur zur Referenz
Nur zur Referenz Nur zur Referenz

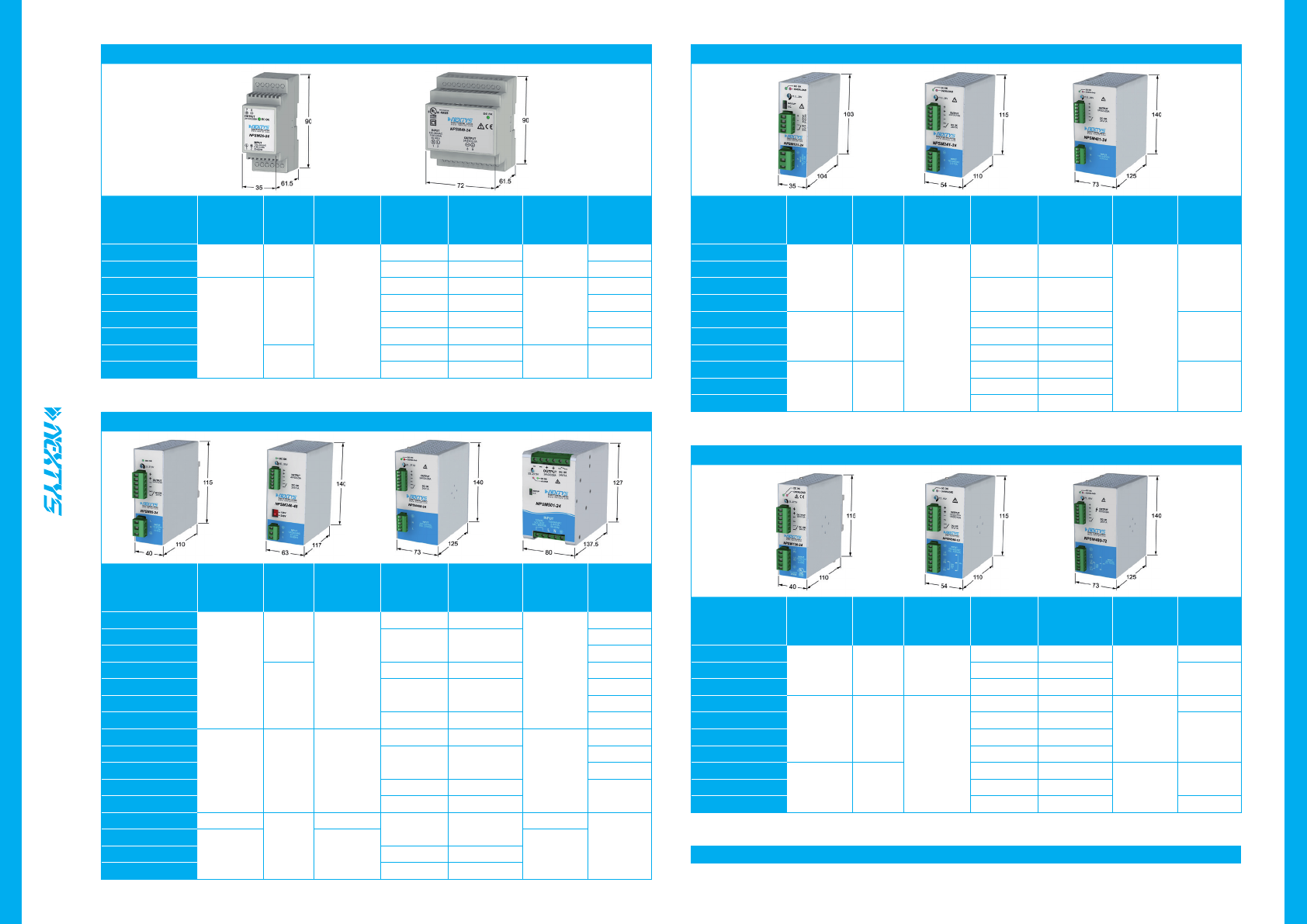

NPSW 120/240/480: KOMPAKT, WEITER EINGANGSBEREICH (1/2/3-PHASIG)
KODE
Abmessung
BxTxH
(mm)
Leistung
Eingangs-
Nenn-
Spannung
Ausgangs-
Nenn-
Spannung
Dauerstrom
Überlast-
Grenze
(%) Pn
Nutzeekt
NPSW120-12
40x110x115 120W
1ph oder 2ph
200…500Vac
12…15Vdc 8…7A
>140%
>83%
NPSW120-24
24Vdc 5A
>87%
NPSW120-48P
48Vdc 2.5A
NPSW240-12
54x110x115 240W
1ph, 2ph, 3ph
200…500Vac
12…15Vdc 15…12A
>150%
>90%
NPSW240-24
24Vdc 10A
>92%
NPSW240-48P
48Vdc 5A
NPSW240-72P
72Vdc 3.5A
NPSW480-24
73x125x140 480W
24Vdc 20A
>140%
>92%
NPSW480-48
48Vdc 10A
NPSW480-72
72Vdc 6A >91%
NPSM 85/120/240/480/501: 1-PHASIG, MITTLERE LEISTUNG FÜR ALLZWECKE
KODE
Abmessung
BxTxH
(mm)
Leistung
Eingangs-
Nenn-
Spannung
Ausgangs-
Nenn-
Spannung
Dauerstrom
Überlast-
Grenze
(%) Pn
Nutzeekt
NPSM85-5
40x110x115
85W
120...240Vac
5Vdc 8.5A
>130-150%
>75%
NPSM85-24
24Vdc 3.5A
>88%
NPSM85-24P
>87%
NPSM120-12
120W
12...15Vdc 7A >85%
NPSM120-24
24Vdc 5A
>87%
NPSM120-24P
>86%
NPSM120-48P
48Vdc 2.5A >87%
NPSM240-12
63x117x140 240W
120...240Vac
(über Schalter
gewählt)
12...15Vdc 16...14A
>120-130%
>86%
NPSM240-24
24Vdc 10A
>88%
NPSM240-24P
>86%
NPSM240-48P
48Vdc 5A
>88%
NPSM240-72P
72Vdc 3.5A
NPSM480-24
73x125x140
480W
240Vac
24Vdc 20A
>140%
>92%
NPSM501-24
80x137.5x127
120...240Vac
(über Schalter
gewählt)
>150%
NPSM501-48
48Vdc 10A
NPSM501-72
72Vdc 6A
NPSM 121/241/481: 1-PHASIG, MITTLERE LEISTUNG PREMIUM, ULTRAKOMPAKT
KODE
Abmessung
BxTxH
(mm)
Leistung
Eingangs-
Nenn-
Spannung
Ausgangs-
Nenn-
Spannung
Dauerstrom
Überlast-
Grenze
(%) Pn
Nutzeekt
NPSM121-24
35x104x103 120W
120…240Vac
12...24Vdc 5A
>150%
>91%
NPSM121-24P
NPSM121-48
24...48Vdc 2.5A
NPSM121-48P
NPSM241-24
54x100x115 240W
24Vdc 10A
>92%
NPSM241-48
48Vdc 5A
NPSM241-72
72Vdc 3.3A
NPSM481-24
73x125x140 480W
24Vdc 20A
>93%
NPSM481-48
48Vdc 10A
NPSM481-72
72Vdc 6.7A
Kode endent mit P: WERKSSEITIG VERSEHEN MIT ELEKTRISCHE SCHALTUNG FÜR PARALLELE VERBINDUNG
NPSM 20/40/80: 1-PHASIG, KLASSE II, NIEDRIGE LEISTUNG FÜR ALLZWECKE
KODE
Abmessung
BxTxH
(mm)
Leistung
Eingangs-
Nenn-
Spannung
Ausgangs-
Nenn-
Spannung
Dauerstrom
Überlast-
Grenze
(%) Pn
Nutzeekt
NPSM20-12
35x61.5x90 20W
120...240Vac
12Vdc 1.65A
>200%
>80%
NPSM20-24
24Vdc 0.85A >83%
NPSM40-515
72x61.5x90
40W
5…15Vdc 4…2A
>140-175%
>80%
NPSM40-12D
2x12…16Vdc 2x1A >83%
NPSM40-12
12…15Vdc 3.5…3A >84%
NPSM40-24
24Vdc 2A >85%
NPSM80-12
80W
12Vdc 6A
>130% >88%
NPSM80-24
24Vdc 3.3A
