User Manual

A B
A. Turn off water.
Flush toilet.
B. Disconnect and remove flapper
and handle.
A
B
C
D
A. Push in Blue Release
B. Separate Handle
To detach the upper housing (C) from the
base (D), hold base and gently pull apart
while turning the upper housing.
Upper Housing
Alijamiento
superor
Base
Base
2

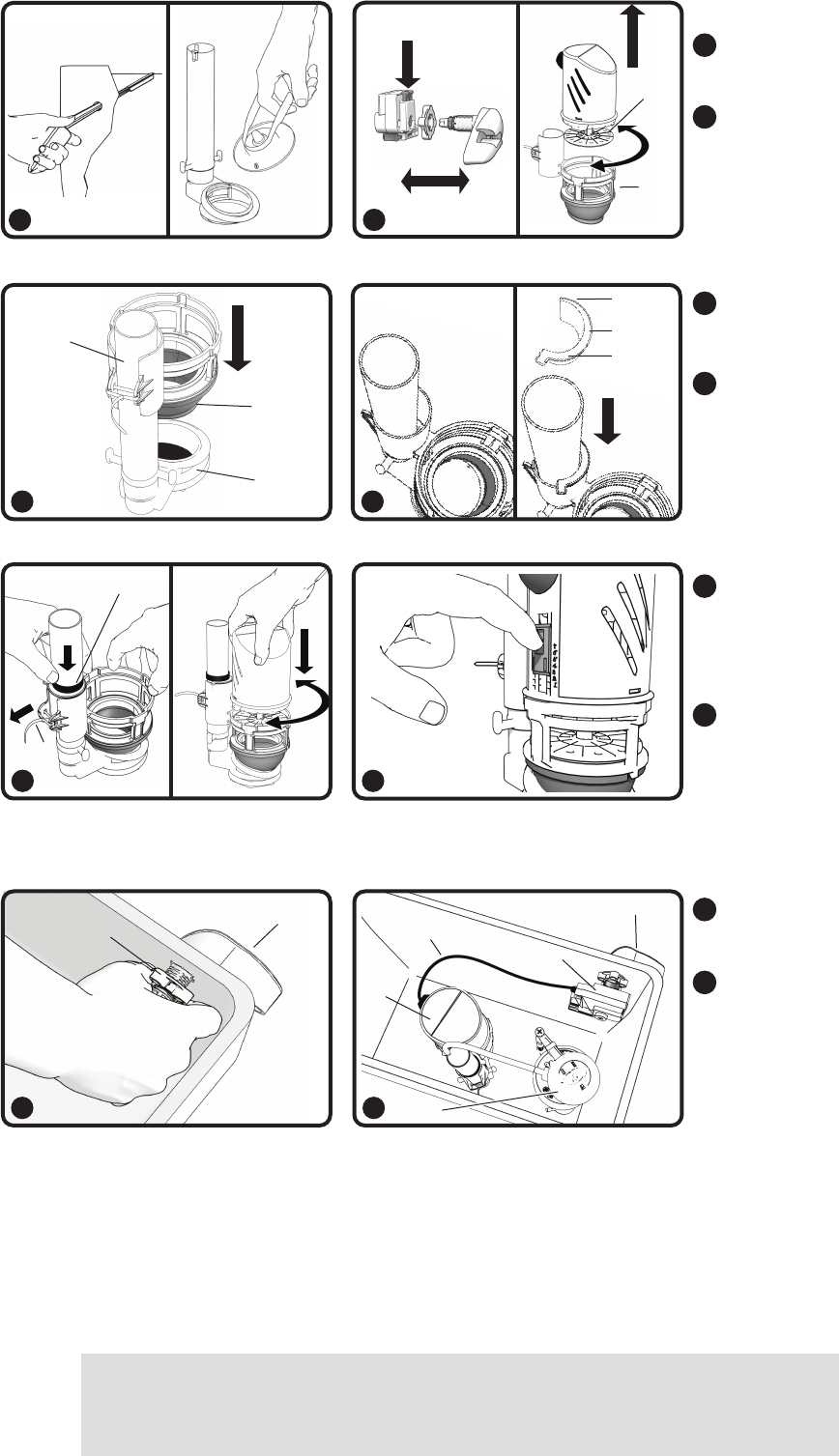

QUICK INSTALLATION INSTRUCTIONS
INSTRUCCIONES DE
INSTALACIÓN RÁPIDA
1
2
A. Cierre el suministro de agua (opcianal).
Tire la cadena del inodoro.
B. Desconecte y retire la tapa y la manija.
A. Presione el dispositivo de liberación
azul.
B. La manija separado.
C. Gire el alojamiento superior para
desbloquearlo.
D. Tírelo hacia arriba desde la base
para separado.
3
4
Deslice la base por debajo del tubo
de desbordamiento, colocando la
junta de silicona negro en la válvula
de descarga.
Si aparence una separación del tubo
de desbordamiento, anchura de
estimación de espacio y uso o grueso,
medio o afina sección de Leva, como
nesesitó para llenar el espacio.
5
6
A. Deslice el anillo negro de caucho en
el tubo de desbordamiento. Mantenga
una leve presión hacia abajo en el
anillo de caucho.
B. Luego tire el amarre firmemente.
C. Conecte el alojamiento superior en
la base.
D. Gírelo para fijarlo en su lugar.
El deslizador ajustable azul controla la
cantidad de agua que se usa en cada
descarga. Mientras más alto esté,
menos agua se usa. En los inodoros
más modernos de 1.6 ó 1.8 GPD,
puede permanecer en la configuración
más baja. En los inodoros más antiguos,
puedes lograr ahorrar agua elevándolo.
7
8
Conecte la manija con tuerca.
Posicione manija en una posición de
operación estándar y conect caja de
control para manija ensamble. Un
clic audible asegura que el Clip ha
ajustado la Caja de Control a la
Manija, y la unidad ya no se moverá
sin presionar el Botón de Liberación
Azul. LA CAJA DE CONTROL Y EL
CABLE DEL BOTÓN NO DEBEN TOCAR
LA VÁLVULA DE LLENADO O
INTERFERIR CON LA OPERACIÓN DE
LA VÁLVULA DE LLENADO.
Tighten nut onto Handle.
7
Handle Assembly
Ensamble de manija
Control Box
Caja de control
Control Cable
Cable de control
Upper
Housing
Alojamiento
superior
Fill Valve
Válvula de
descarga
Position handle in standard operating position and attach gray control box
to Handle Assembly. Audible click assures that Clip has secured Control Box
to Handle, and unit will no longer pull apart without pushing the Blue Push
Release. CONTROL BOX AND CONTROL CABLE MUST NOT TOUCH FILL VALVE OR
INTERFERE WITH FILL VALVE’S OPERATION.
8
4
If gap appears around overflow tube, estimate width of space and use with thick,
medium or thin section of Cam, as needed to fill gap.
Fill Gap with Cam
Utilice el Ajustador de Leva
para Llenar el Espacio
Cam
Ajustador
de Leva
Thin/Afina
Medium/El Medio
Thick/Grueso
A
C
D
B
5
While applying downward pressure
on the top of the base assembly, pull
the zip tie (A) tight. B. Slide the black
rubber ring onto the overflow tube
until it just makes contact with the
top of the base assembly bracket.
C. Attach Upper Housing to Base.
D. Twist to lock in place.
Black Rubber Ring
Anillo negro de caucho
Zip Tie
Amarre
Handle
Manija
Nut
Tuerca
TROUBLESHOOTING
My tank is refilling and toilet was not flushed.
Check Black Dome Gasket
A leak may occur if Black Dome Gasket was not properly seated against the flush valve
opening during installation process. Disconnect Control Box and remove Housing, Base and
Cam. Cut Zip Tie (replace with extra Zip Tie). Reinstall by paying close attention to steps 3-5
above. Use a pencil to mark the inside of the toilet tank just above the Black Dome Gasket.
Fill tank with water to this line. Wait fifteen minutes. Check pencil mark in tank. If water level
is still up to the pencil mark, then Black Dome Gasket is seated properly. If water level is
below, check Black Dome gasket.
Mi tanque se vuelve a llenar
y no se descargó el inodoro.
Revise la junta del domo negro:
La junta del domo negro no se asentó adecuadamente contra la abertura de la válvula de descarga durante el proceso de instalación.
Desconecte la caja de control y retire el alojamiento, la base y la leva. Corte el amarre (reemplace con amarres adicionales). Vuelva a instalar
con atención especial a los pasos 3 a 5. Revise el nivel de agua en el tanque: Use un lápiz para marcar el interior del tanque del inodoro justo
sobre la junta del domo negro. Llene el tanque con agua hasta esa línea. Espere quince minutos. Revise la marca de lápiz en el tanque. Si el
nivel de agua aún está hasta la marca del lápiz, la junta del domo negro está correctamente asentada. Si el nivel de agua está más abajo,
reviseevise la marca de lápiz en el tanque. Si el nivel de agua aún está hasta la marca del la junta del domo negro.
Troubleshooting information and more plumbing tips and videos are available at www.nextbydanco.com
Felicitaciones, ha instalado satisfactoriamente. Puede disponer de más consejos y videos de plomería en www.nextbydanco.com
1
Overflow Tube
Tubo de
Desbordamiento
Flush Valve
Válvula de Liendo
Black Silicone
Gasket
Junta de silicona
del domo negro
Slide Base down overflow tube, seating Black Silicone Gasket into flush valve
3
The blue adjustable slide controls how much water is used each flush. The higher
it is raised, the less water is used. On most modern 1.6 or 1.28 GPF toilets, it can
remain at the lowest settings. On older toilets, you may see some water savings
from raising it.
6
