Instruction Manual

Nemco
Series
Case Size EIA IECQ
Pad Dimensions mm (inches)
Pad Layout PSL PL PS PW
MCT
CGT
P (0402)
1005-07
2.2 (0.087) 0.9 (0.039) 0.4 (0.016) 0.7 (0.028)
R (0603)
1608-10
2.8 (0.110) 1.1 (0.043) 0.6 (0.024) 1.0 (0.039)
PCT
LSR
XL (0805)
2012-12
2.7 (0.106) 1.0 (0.039) 0.8 (0.031) 1.6 (0.063)
A (1206)
3216-18
3.8 (0.150) 1.4 (0.055) 1.0 (0.039) 1.8 (0.071)
AL (1206)
3216-12
3.8 (0.150) 1.4 (0.055) 1.0 (0.039) 1.8 (0.071)
B
3528-21
4.0 (0.157) 1.4 (0.055) 1.2 (0.047) 2.8 (0.110)
BL
3528-12
4.0 (0.157) 1.4 (0.055) 1.2 (0.047) 2.8 (0.110)
C
6032-28
6.5 (0.256) 2.0 (0.079) 2.5 (0.098) 2.8 (0.110)
CL
6032-15
6.5 (0.256) 2.0 (0.079) 2.5 (0.098) 2.8 (0.110)
D
7343-31
8.0 (0.315) 2.0 (0.079) 4.0 (0.157) 3.0 (0.118)
DL
7343-20
8.0 (0.315) 2.0 (0.079) 4.0 (0.157) 3.0 (0.118)
H
7343-43
8.0 (0.315) 2.0 (0.079) 4.0 (0.157) 3.0 (0.118)
Z
7361-38
8.0 (0.315) 2.0 (0.079) 4.0 (0.157) 3.7 (0.146)
PW
PL PS
PSL
Low Profile

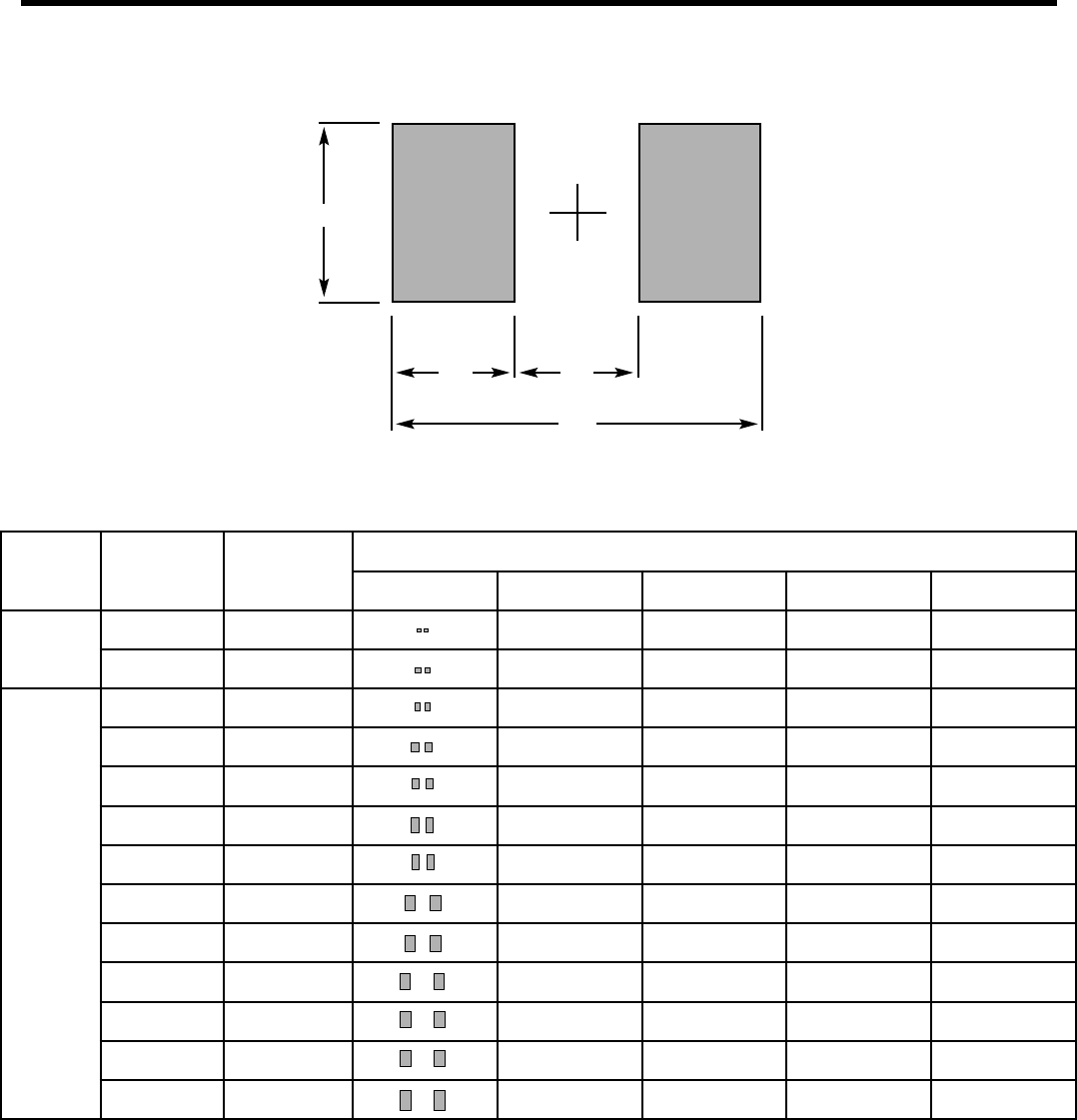

Recommended Reflow Pad Design
nemco.
