Technische instructies 4
4.2 Installatie-oplossingen
De pomp PC1 wordt door de sturing in de binnenunit aangestuurd.
Bij gebruik van een buffervat moet de 3-wegklep VC0 conform de instal-
latieconfiguratie worden geïnstalleerd. De 3-wegklep vervangt het T-
stuk in de inlaatcombinatie ( hoofdstuk 5.1.1) en wordt bij de instal-
latieprintplaat HC100 op aansluitklem VC0 aangesloten.
4.2.1 Legenda installatie-oplossingen
4.2.2 Keerklep in de cv-groep

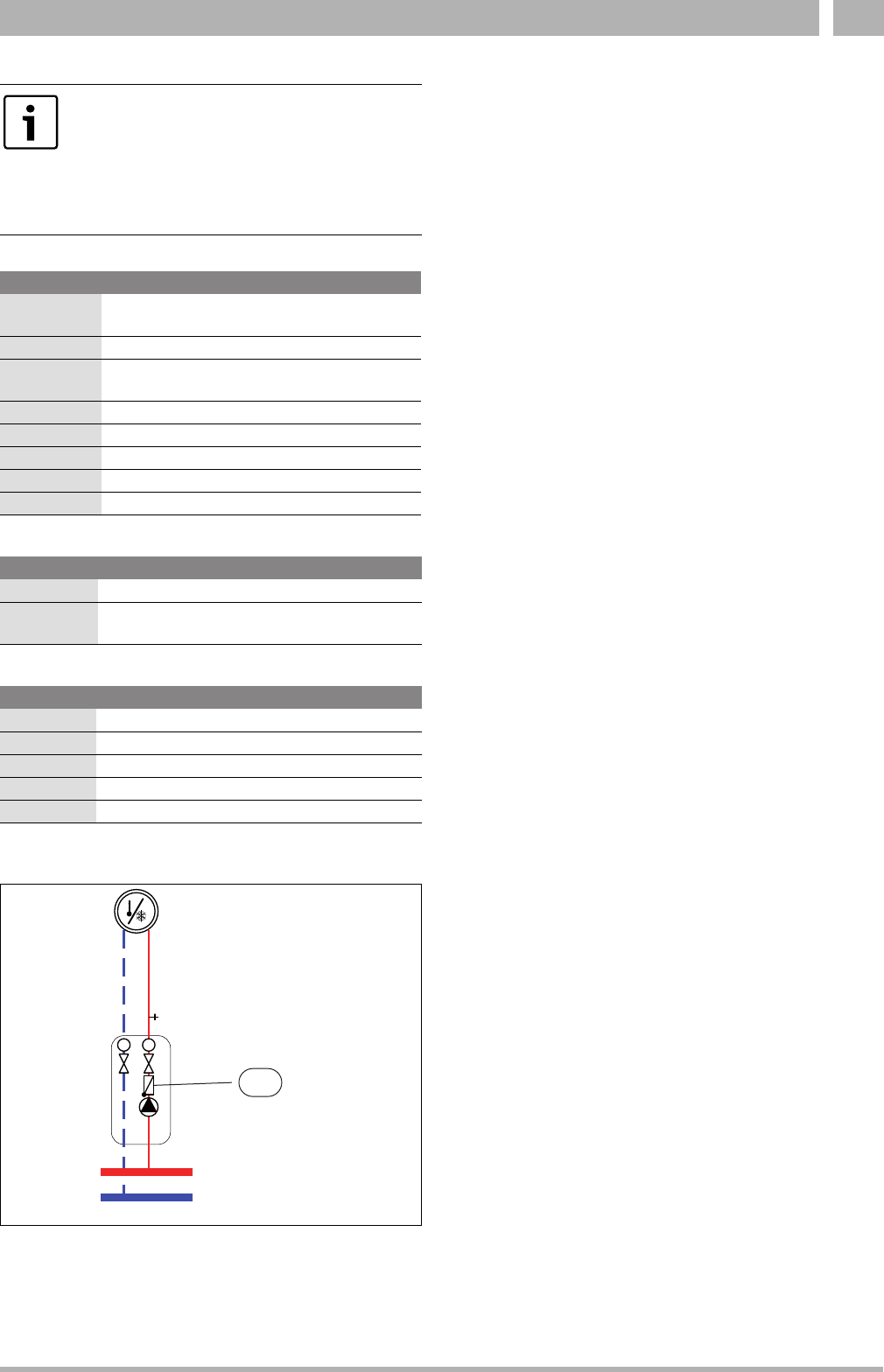

Afb. 2 CV-circuit
[1] Keerklep
Om zelfcirculatie in de cv-installatie bij zomerbedrijf te voorkomen, is
voor iedere cv-groep een keerklep nodig. Zelfcirculatie kan optreden in-
dien de 3-wegklep van de warmwaterleiding tijdens de warmwaterberei-
ding naar de cv-installatie toe geopend is.
De warmtepomp en de binnenunit mogen alleen over-
eenkomstig de officiële installatie-oplossingen van de fa-
brikant worden geïnstalleerd.
Afwijkende installatie-oplossingen zijn niet toegestaan.
Schade en problemen die het gevolg zijn van een ontoe-
laatbare installatie. Aansprakelijkheid hiervoor is uitge-
sloten.
Algemeen
Installatieprint-
plaat HC100
Installatieprintplaat in de binnenunit geïntegreerd
HMC300 Bedieningseenheid
ModuLine
1000H
Kamerthermostaat (accessoire)
T1 Buitentemperatuursensor
P...W Buffervat (accessoire)
MK2 Vochtsensor (accessoire)
VC0 3-wegklep (accessoire)
PW2 Warmwatercirculatiepomp (accessoire)
Tabel 4 Algemeen
Z1 Ongemengd cv-circuit
PC1 Circulatiepomp, cv-circuit
T0 Sensor aanvoertemperatuur (in de inlaatcombinatie
of in het buffervat)
Tabel 5 Z1
Z2/Z3 Menggroep (accessoire)
MM100 Mengmodule (regelaar voor cv-groep)
PC1 Pomp, cv-groep 2, 3 ...
VC1 Menger
TC1 Aanvoertemperatuursensor, cv-groep 2, 3 ...
MC1 Verwarmingsafsluitklep, cv-groep 2, 3 ...
Tabel 6 Z2
