Installation Instructions

4
IDU Monoblock 5-17 T/TS • 6 720 817 794 (2015/08)
Leveringsomvang2
2 Leveringsomvang

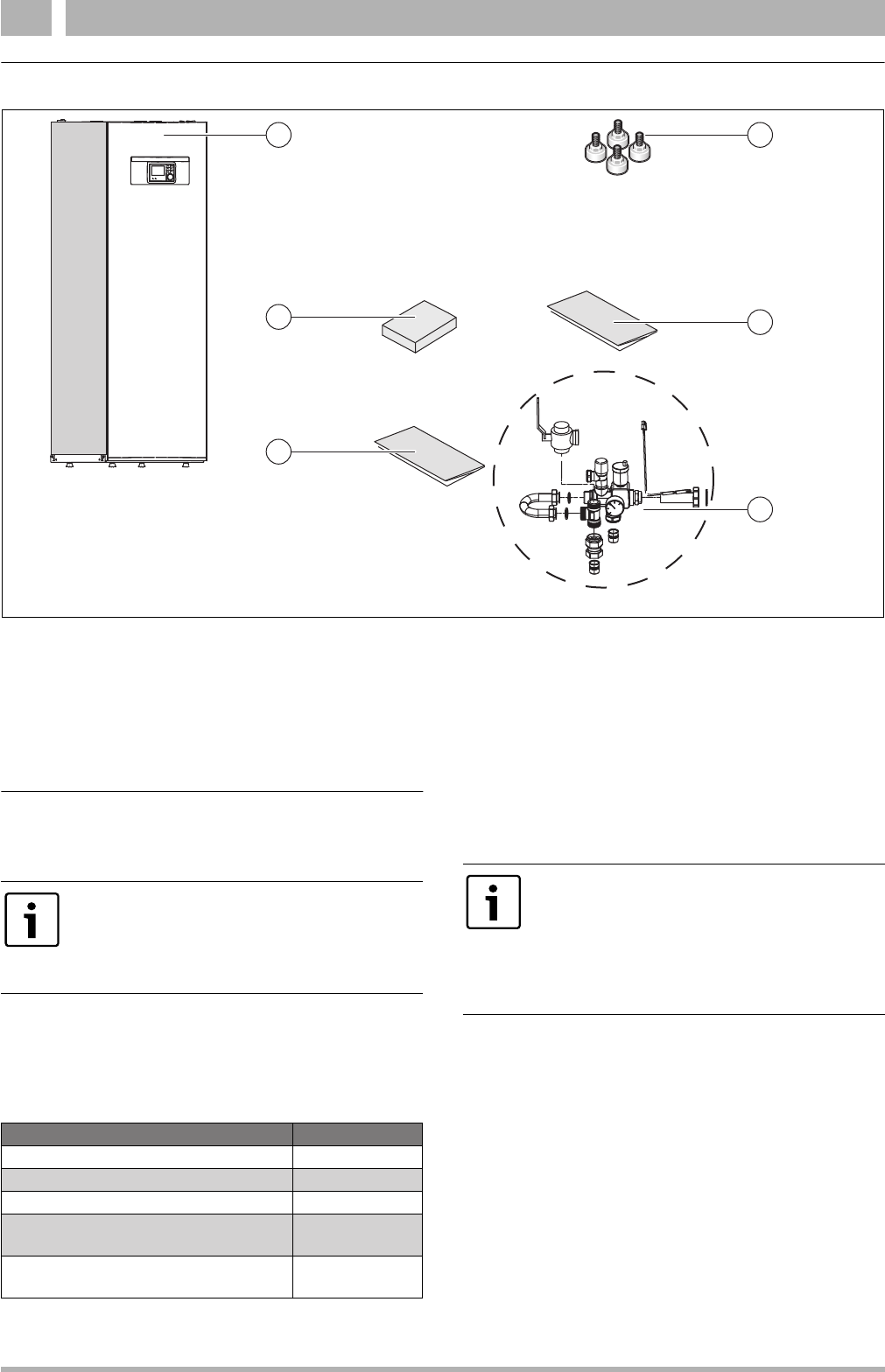

Afb. 1 Leveringsomvang
[1] Binnenunit
[2] Stelpoten
[3] Gebruikersinstructie
[4] Installatie-instructie
[5] Inlaatcombinatie in losse onderdelen
[T1] Buitentemperatuursensor
3 Algemeen
Deze handleiding werd in het Zweeds opgesteld, handleidingen in alle
andere talen zijn vertalingen van de originele handleiding.
3.1 Specificaties betreffende warmtepomp
De binnenunit IDU Monoblock 5-9 T, IDU Monoblock 13-17 T, IDU Mono-
block 5-9 TS en IDU Monoblock 13-17 TS zijn bedoeld voor binnenop-
stelling en aansluiting op een buitenunit.
Mogelijke combinaties:
IDU Monoblock T/TS beschikt over een geïntegreerde elektrische bijver-
warming.
3.2 Gebruik
De binnenunit mag alleen in gesloten warmwater-cv-installaties conform
EN 12828 worden ingebouwd.
Andere toepassingen zijn niet conform de bedoeling. Daaruit resulteren-
de schade valt niet onder de fabrieksgarantie.
3.3 Minimale installatievolume en uitvoering van de cv-
installatie
Omdat de eisen voor verschillende warmtepompinstallaties sterk varië-
ren, wordt over het algemeen geen minimum installatievolume opgege-
ven. In plaats daarvan gelden voor alle warmtepompinstallaties de
volgende voorwaarden:
Ongemengd vloerverwarmingscircuit zonder buffervat
Om de warmtepomp- en ontdooifunctie te waarborgen, moet minimaal
22 m
2
verwarmbaar vloeroppervlak beschikbaar zijn. Verder moet in de
grootste ruimte (referentieruimte) een kamerthermostaat zijn geïnstal-
leerd. De door de kamerthermostaat gemeten kamertemperatuur wordt
meegenomen bij de berekening van de aanvoertemperatuur (principe
weersafhankelijke regeling met kamerinvloed). Alle zonekranen van de
referentieruimte moeten volledig zijn geopend. Onder bepaalde omstan-
digheden kan de elektrische bijverwarming worden ingeschakeld, om
een volledige ontdooifunctie te waarborgen. Dit is afhankelijk van het
beschikbare vloeroppervlak.
6 720 809 156-01.3T
1
6
5
2
3
4
De installatie mag alleen door overeenkomstig opgeleid
vakpersoneel worden uitgevoerd. De installateur moet
de ter plaatse geldende bepalingen en voorschriften en
ook de instructies uit de installatie- en gebruiksinstructie
aanhouden.
Binnenunits (IDU) Buitenunits (ODU)
IDU Monoblock 5-9 T of IDU Monoblock 5-9 TS ODU Monoblock 5s
IDU Monoblock 5-9 T of IDU Monoblock 5-9 TS ODU Monoblock 7s
IDU Monoblock 5-9 T of IDU Monoblock 5-9 TS ODU Monoblock 9s
IDU Monoblock 13-17 T of IDU Monoblock 13-
17 TS
ODU Monoblock 13t
IDU Monoblock 13-17 T of IDU Monoblock 13-
17 TS
ODU Monoblock 17t
Tabel 2
Om overmatig veel start/stop-cycli, een onvolledige ont-
dooiing en onnodige alarmen te voorkomen, moet in de
installatie voldoende energie worden opgeslagen. De
energie wordt enerzijds in de waterhoeveelheid van de
cv-installatie en anderzijds in de installatiecomponenten
(radiatoren) en in de betonnen vloer (vloerverwarming)
opgeslagen.
