IDU Monoblock 5-17 T/TS • 6 720 817 794 (2015/08)
Elektrische aansluiting - buitenunit 9
9.8.5 EVU 2, alleen uitschakeling van de compressor

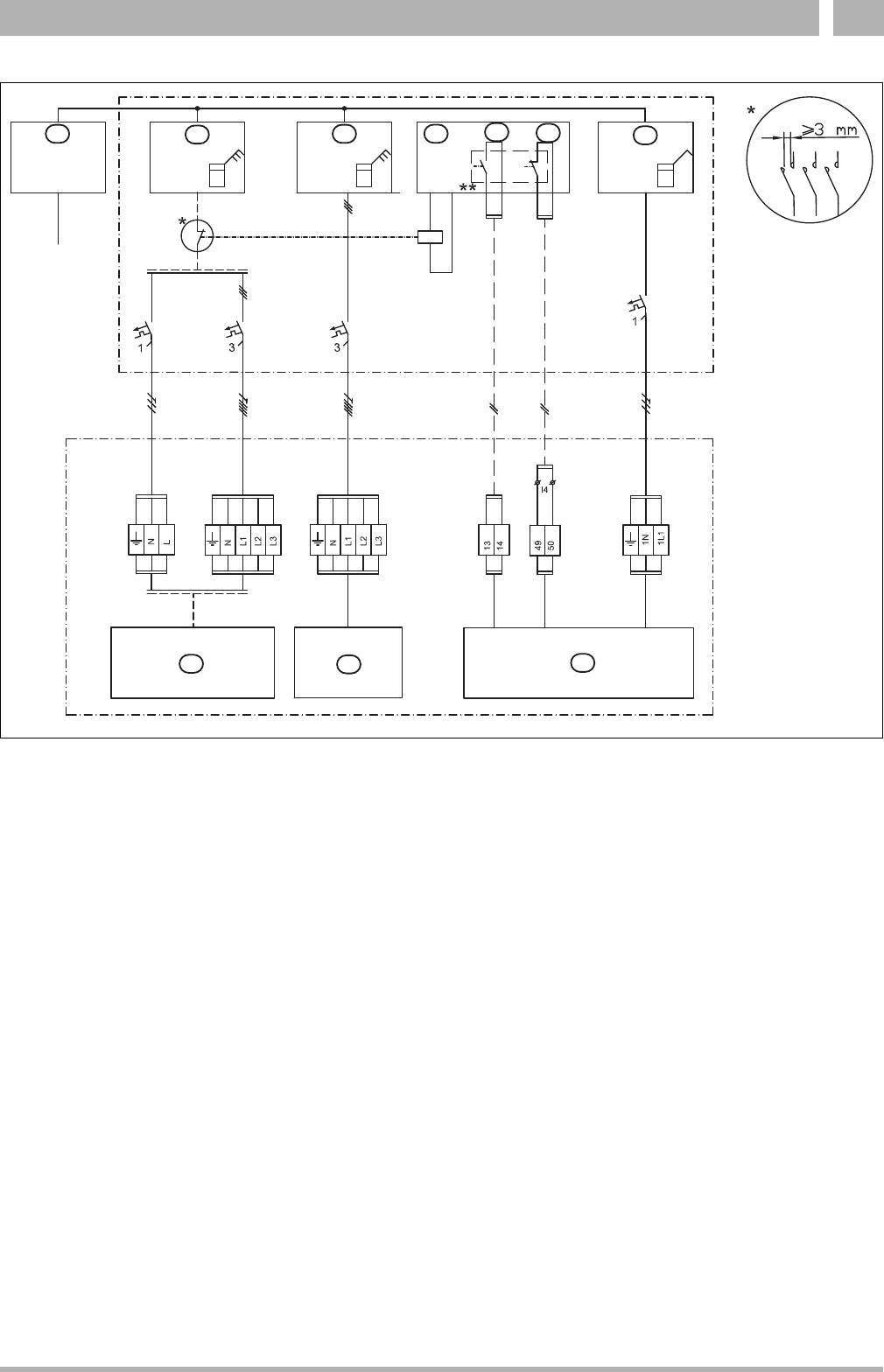

Afb. 39 Energieleverancier type 2
[1] Stroomvoorziening
[2] Stroommeter buitenunit, laag tarief
[3] Stroommeter binnenunit, laag tarief
[4] Tariefcontrole
[5] Tariefregeling, energieleverancier
[6] Tariefregeling, SG
[7] Stroommeter, gebouw 1-fase
[8] Buitenunit (compressor)
[9] Elektrische bijverwarming
[10] Bedieningseenheid HMC300 en installatieprintplaat HC100
* Het relais moet voor het vermogen van de buitenunit worden gedimen-
sioneerd. Het relais moet door de installateur of het energiebedrijf wor-
den geleverd. De externe ingang op de installatieprintplaat HC100
(klemmen 13/14) hebben een potentiaalvrij signaal nodig. De schakel-
toestand voor het activeren van de energieleverancier- of SmartGrid-
functie (gesloten of open) kan in de regeling worden ingesteld. Tijdens
de blokkeertijd wordt in het display het blokkeertijdsymbool getoond.
** Het schakelcontact van het relais dat op de aansluitingen 13, 14 en
49, 50 van de installatieprintplaat HC100 wordt aangesloten, moet voor
5 V en 1 mA zijn gedimensioneerd.
6 720 810 940-07.2I
1
2
3
4
56
7
8
9
10
