36
IDU Monoblock 5-17 T/TS • 6 720 817 794 (2015/08)
Elektrische aansluiting - buitenunit9

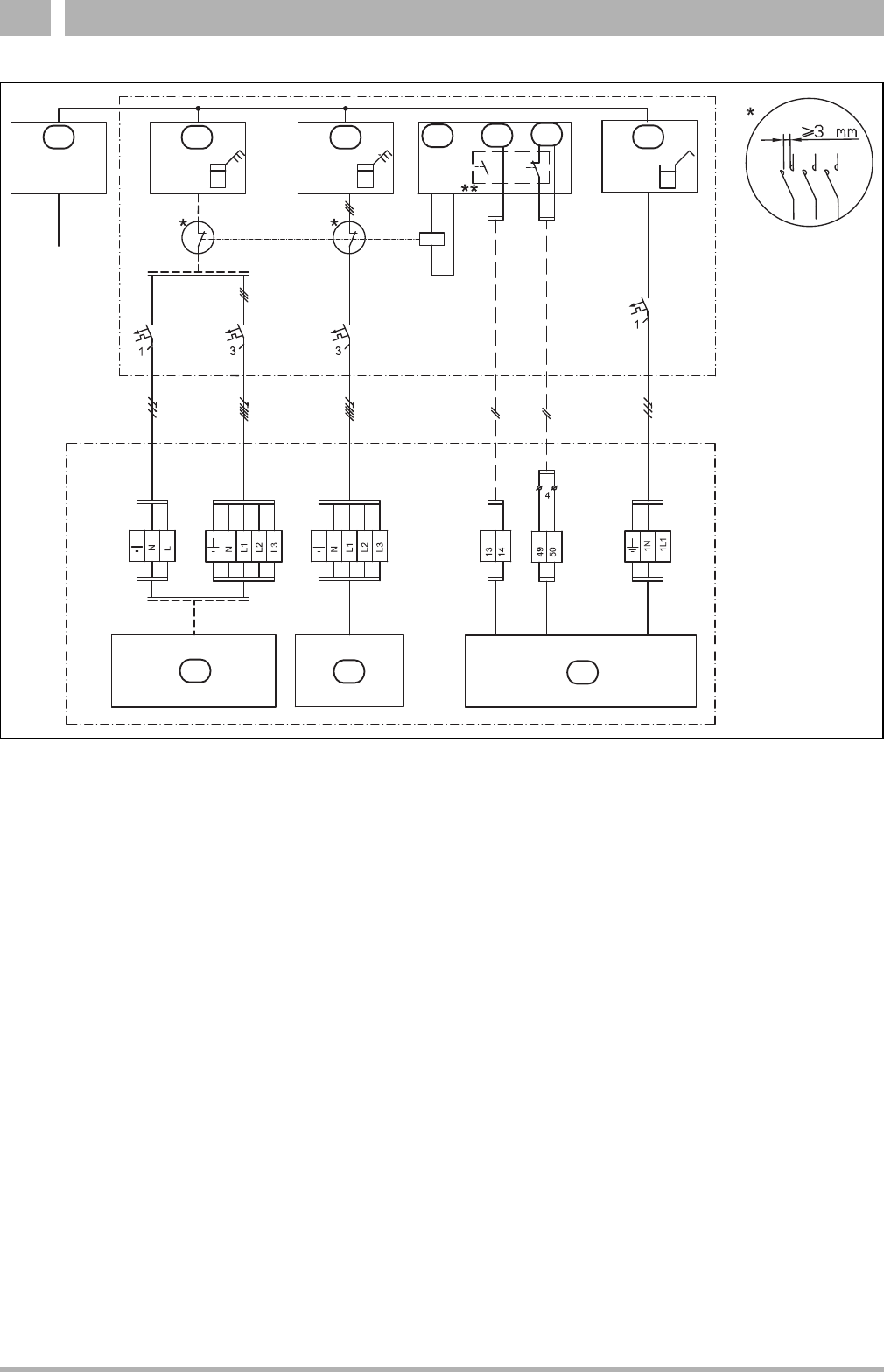

9.8.4 EVU 1, uitschakeling van compressor en elektrische bijverwarming
Afb. 38 Energieleverancier type 1
[1] Stroomvoorziening
[2] Stroommeter buitenunit, laag tarief
[3] Stroommeter binnenunit, laag tarief
[4] Tariefcontrole
[5] Tariefregeling, energieleverancier
[6] Tariefregeling, SG
[7] Stroommeter, gebouw 1-fase
[8] Buitenunit (compressor)
[9] Elektrische bijverwarming
[10] Bedieningseenheid HMC300 en installatieprintplaat HC100
* Het relais moet voor het vermogen van de buitenunit en de elektrische
bijverwarming worden gedimensioneerd. Het relais moet door de instal-
lateur of het energiebedrijf worden geleverd. De externe ingang op de in-
stallatieprintplaat HC100 (klemmen 13/14) hebben een potentiaalvrij
signaal nodig. De schakeltoestand voor het activeren van de energiele-
verancier- of SmartGrid-functie (gesloten of open) kan in de regeling
worden ingesteld. Tijdens de blokkeertijd wordt in het display het blok-
keertijdsymbool getoond.
** Het schakelcontact van het relais dat op de aansluitingen 13, 14 en
49, 50 van de installatieprintplaat HC100 wordt aangesloten, moet voor
5 V en 1 mA zijn gedimensioneerd.
6 720 810 940-08.2I
1
2
3
4
5
6
7
89
10
