34
IDU Monoblock 5-17 T/TS • 6 720 817 794 (2015/08)
Elektrische aansluiting - buitenunit9
9.8 Elektrische aansluiting energieleverancier
Het relais van de energieleverancier met 3 hoofdcontacten en
1 hulpcontact moet overeenkomstig het vermogen van de elektrische
bijverwarming zijn gedimensioneerd. Het relais moet door de installa-
teur of het energiebedrijf worden geleverd. De bedieningseenheid
HMC300 heeft een potentiaalvrij openen/sluiten signaal nodig overeen-
komstig de instellingen van de bedieningseenheid HMC300. Bij een ac-
tieve energieleverancier verschijnt op het display van de
bedieningseenheid HMC300 een bijbehorend symbool

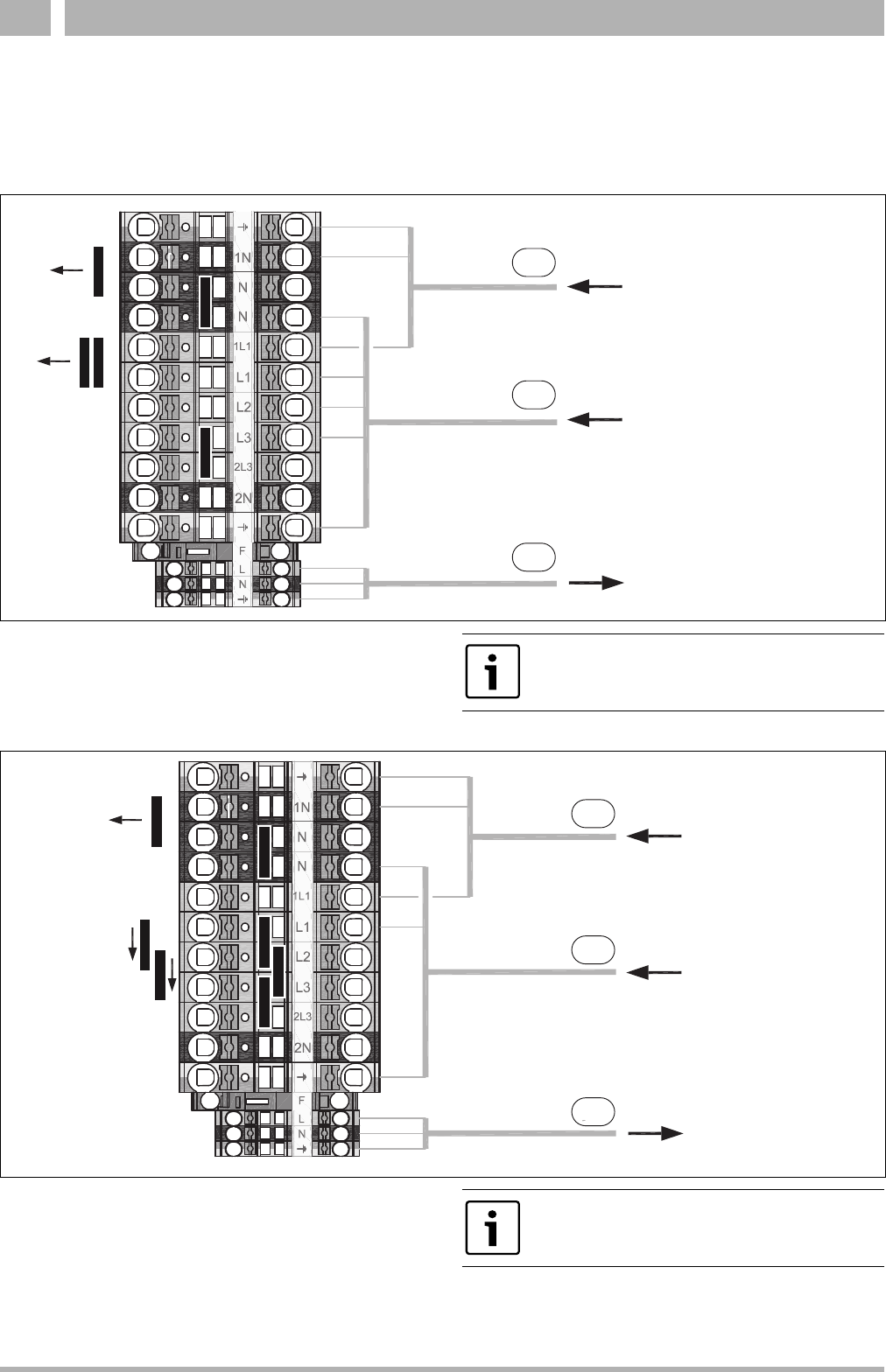

9.8.1 Klemaansluitingen in de sturing, elektrische bijverwarming met 9 kW 3N~, energieleverancier, zie volgorde van de jumpers
Afb. 35
[1] 230 V 1 N~ 10 A, ingang op sturing
[2] 400 V 3 N~ Max. 16 A, ingang op elektrisch verwarmingselement
[3] 230 V 1 N~, regelaar (EMS module) accessoire
9.8.2 Klemaansluitingen in de sturing, elektrische bijverwarming met 9 kW 1N~, energieleverancier, zie volgorde van de jumpers
Afb. 36
[1] 230 V 1 N~ 10 A, ingang op sturing
[2] 230 V 1 N~ Max. 50 A, ingang op elektrisch verwarmingselement
[3] 230 V 1 N~, regelaar (EMS module) accessoires
6 720 810 159-10.3I
3
2
1
De buitenunit beschikt over een aparte spanningsvoor-
ziening via de huisaansluiting.
6 720 810 159-11.3I
3
2
1
De buitenunit beschikt over een aparte spanningsvoor-
ziening via de huisaansluiting.
