33
IDU Monoblock 5-17 T/TS • 6 720 817 794 (2015/08)
Elektrische aansluiting - buitenunit 9
9.7 Aansluitschema buitenunit/binnenunit

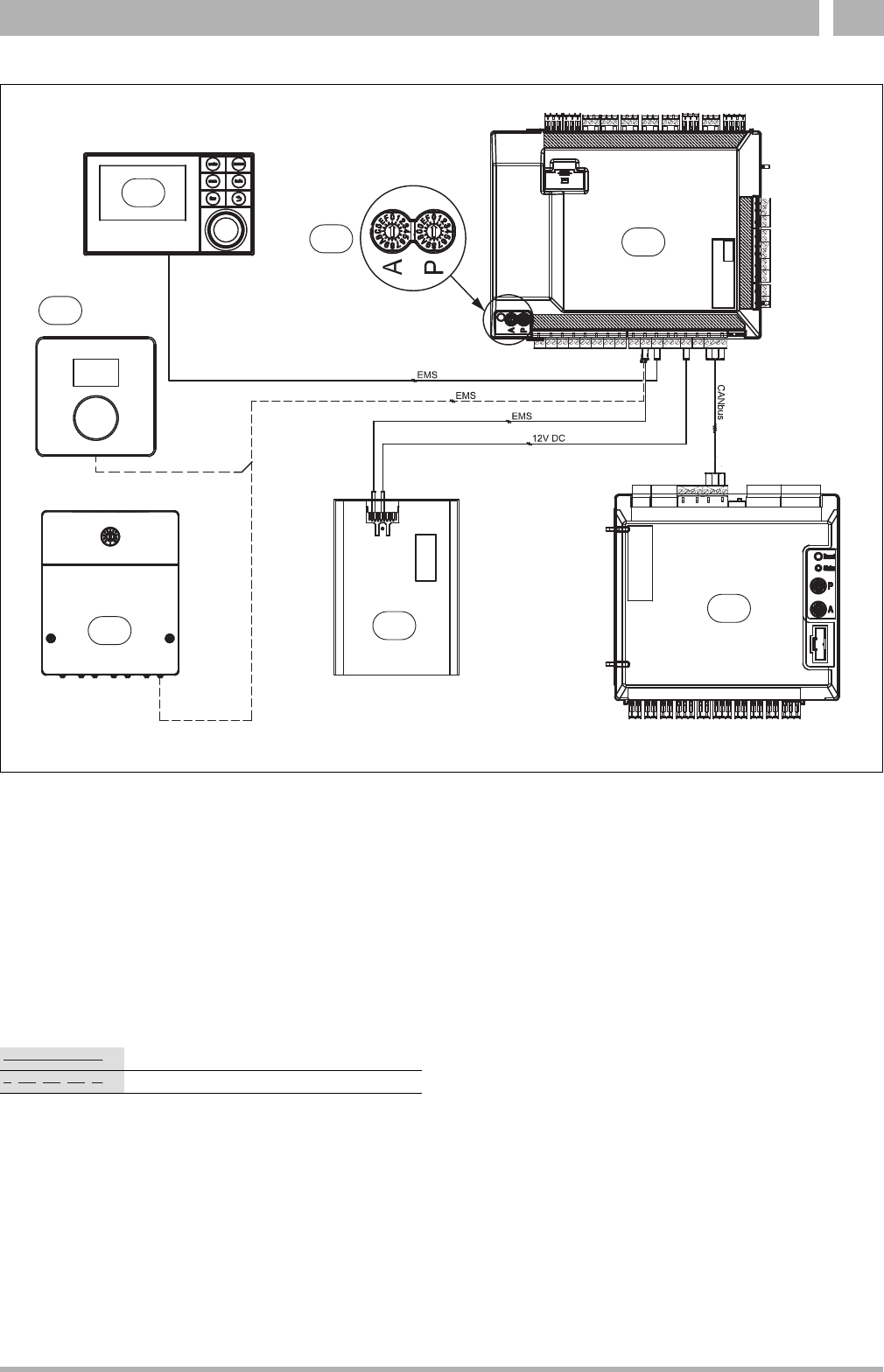

Afb. 34 Aansluitschema buitenunit/binnenunit
[1] Binnenunit
[2] Buitenunit
[3] IP-module
[4] Accessoires (aanvullende cv-groep, zwembad, solar enz.)
[5] Kamerthermostaat (accessoire)
[6] Bedieningseenheid HMC300
[7] Instelling bij elektrische bijverwarming met 9 kW (fabrieksinstel-
ling IDU Monoblock 5-9):
A = 0, P = 1
Instelling bij elektrische bijverwarming met 9 kW (fabrieksinstell-
ling IDU Monoblock 13-17):
A = 0, P = B
6 720 816 599-02.2I
1
6
4
3
2
5
7
Fabrieksaansluiting
Aansluiting bij installatie/accessoire
