Elektrische aansluiting - buitenunit9
9.6 Elektrisch schema installatieprintplaat HC100

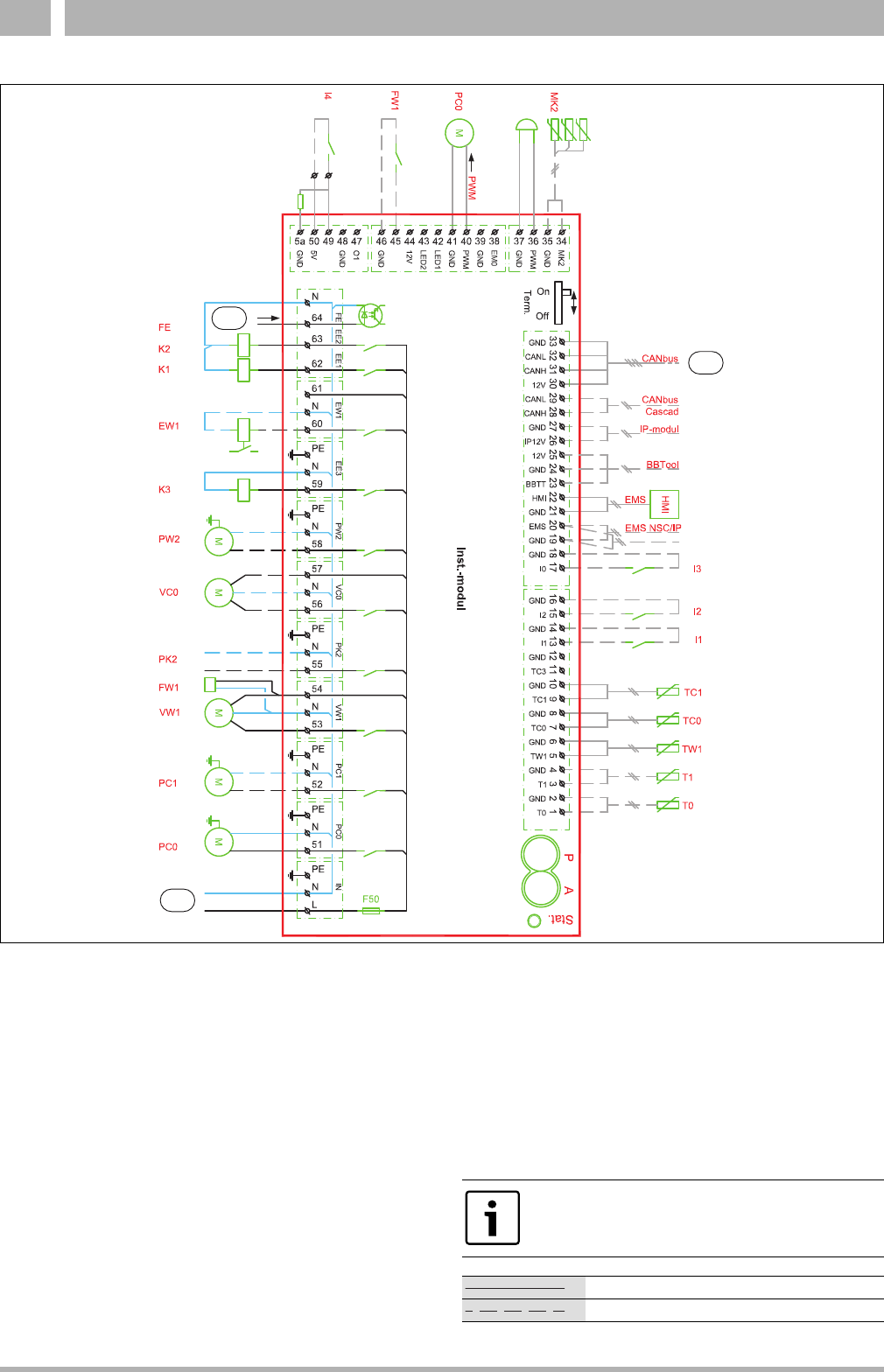

Afb. 33 Elektrisch schema installatieprintplaat HC100
[I1] Externe ingang 1
[I2] Externe ingang 2
[I3] Externe ingang 3
[I4] Externe ingang 4
[MK2]Vochtsensor
[PC0] Circulatiepomp, PWM-signaal
[T0] Sensor aanvoertemperatuur
[T1] Buitentemperatuursensor
[TW1]Warmwatertemperatuursensor
[TC0] Temperatuursensor voor primaire retour
[TC1] Temperatuursensor voor primaire aanvoer
[EW1]Startsignaal voor elektrische bijverwarming in de boiler (extern)
[FE] Oververhittingsbeveilingsalarm geïnitieerd
[FW1]Alarm beschermingsanode/beschermingsanode 230 V (acces-
soire)
[K1] Schakelaar voor elektrische bijverwarming EE1
[K2] Schakelaar voor elektrische bijverwarming EE2
[K3] Schakelaar voor elektrische bijverwarming EE3
[F50] Zekering, 6,3 A
[PC0] Primaire pomp
[PC1] Pomp van de cv-installatie
[PK2] Relais-uitgang koelbedrijf, 230 V
[PW2]Warmwater-circulatiepomp
[VC0] 3-wegklep bypass
[VW1]3-wegklep-omschakelventiel verwarming/warmwater
[1] Bedrijfsspanning, 230 V~ ([4] afb. 26)
[2] Alarmingang elektrische bijverwarming/drukwachter ([3] afb.
26)
[3] CAN-BUS naar buitenunit (I/O-modulekaart)
1
3
2
6 720 810 940-04.3I
Maximale last bij de relaisuitgang PK2: 2 A, cos > 0,4.
Bij hogere belasting montage van een tussenrelais.
Fabrieksaansluiting
Aansluiting bij installatie/accessoire
