31
IDU Monoblock 5-17 T/TS • 6 720 817 794 (2015/08)
Elektrische aansluiting - buitenunit 9

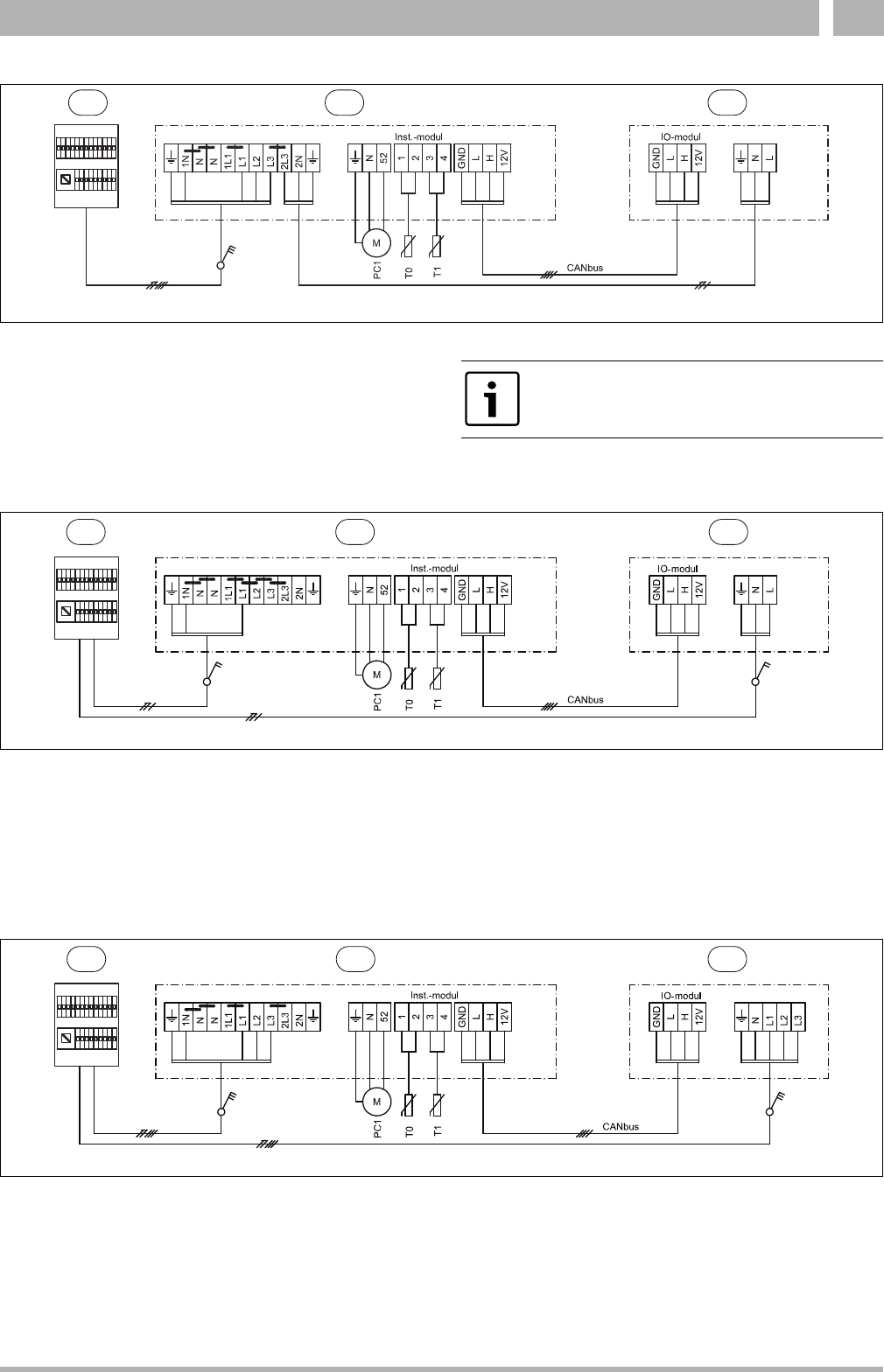

9.3 Aansluitschema voor elektrische bijverwarming met 9 kW 3N~, fabrieksuitvoering
Afb. 30 Aansluitschema 9 kW 3N~
[1] Huisaansluiting
[2] Binnenunit 9 kW, 400 V 3N~
[3] Buitenunit 5/7/9, 230 V 1N~
[PC1] Pomp van de cv-installatie
[T0] Sensor aanvoertemperatuur
[T1] Buitentemperatuursensor
9.4 Aansluitschema voor elektrische bijverwarming met 9 kW 1N~
Afb. 31 Aansluitschema 9 kW 1N~
[1] Huisaansluiting
[2] Binnenunit 9 kW, 230 V 1N~
[3] Buitenunit 5/7/9/13, 230 V 1N~
[PC1] Pomp van de cv-installatie
[T0] Sensor aanvoertemperatuur
[T1] Buitentemperatuursensor
9.5 Aansluitschema voor elektrische bijverwarming met 9 kW 3N~
Afb. 32 Aansluitschema 9 kW 3N~
[1] Huisaansluiting
[2] Binnenunit 9 kW, 400 V 3N~
[3] Buitenunit 13/17, 400 V 3N~
[PC1] Pomp van de cv-installatie
[T0] Sensor aanvoertemperatuur
[T1] Buitentemperatuursensor
1 2 3
6 720 809 156-33.3I
Elektrische bijverwarming L1-L2, buitenunit L3. Elektri-
sche bijverwarming is bij warmtepompbedrijf geblok-
keerd.
1 2 3
6 720 809 156-35.3I
1
2 3
6 720 810 159-16.2I
