Elektrische aansluiting - buitenunit9
9 Elektrische aansluiting - buitenunit
9.1 Klemaansluitingen in de sturing, elektrische bijverwarming met 9 kW 3N~, fabrieksuitvoering

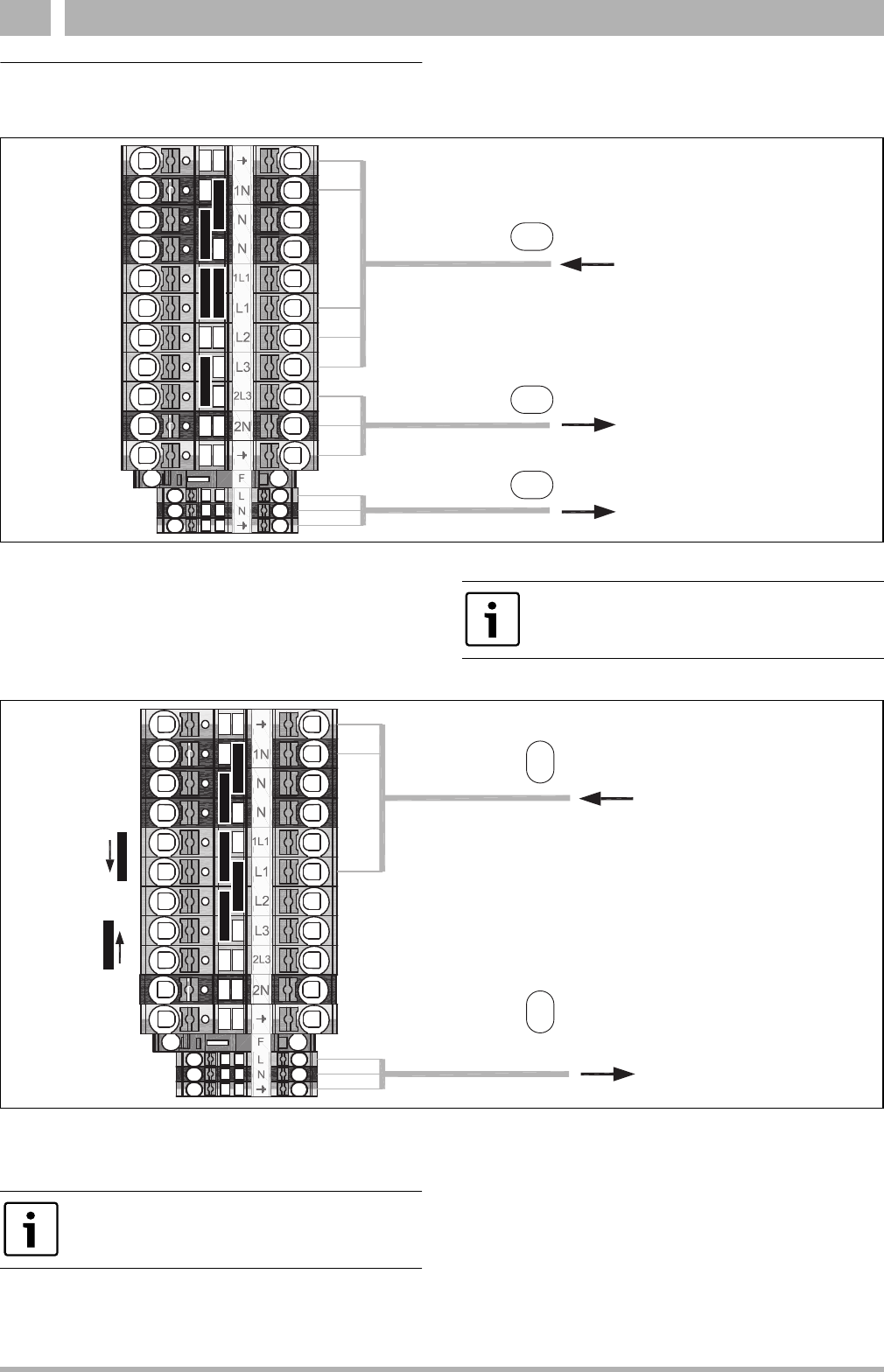

Afb. 28 Klemaansluitingen in de sturing
[1] 400 V 3N~ 16 A, netspanning voor binnenunit
[2] 230 V 1N~, netspanning voor buitenunit 5/7/9
[3] 230 V 1N~, netspanning voor accessoiremodules
9.2 Klemaansluitingen in de sturing, elektrische bijverwarming met 9 kW 1N~, zie volgorde van de jumpers
Afb. 29 Klemaansluitingen in de sturing
[1] 230 V 1N~ 50 A, netspanning voor binnenunit
[2] 230 V 1N~, netspanning voor accessoiremodules
6 720 809 156-16.4I
3
2
1
Elektrische bijverwarming alleen bij warmtepompbedrijf
aan L1 en L2. Verder heeft de buitenunit een aparte voe-
ding via de huisaansluiting nodig.
2 1
6 720 809 156-32.2I
De buitenunit beschikt over een aparte spanningsvoor-
ziening via de huisaansluiting (230 V 1N~ 16 A).
