28
IDU Monoblock 5-17 T/TS • 6 720 817 794 (2015/08)
Elektrische aansluiting - algemeen8
8.9 Voeding voor buiten-en binnenunit 9 kW 1N~

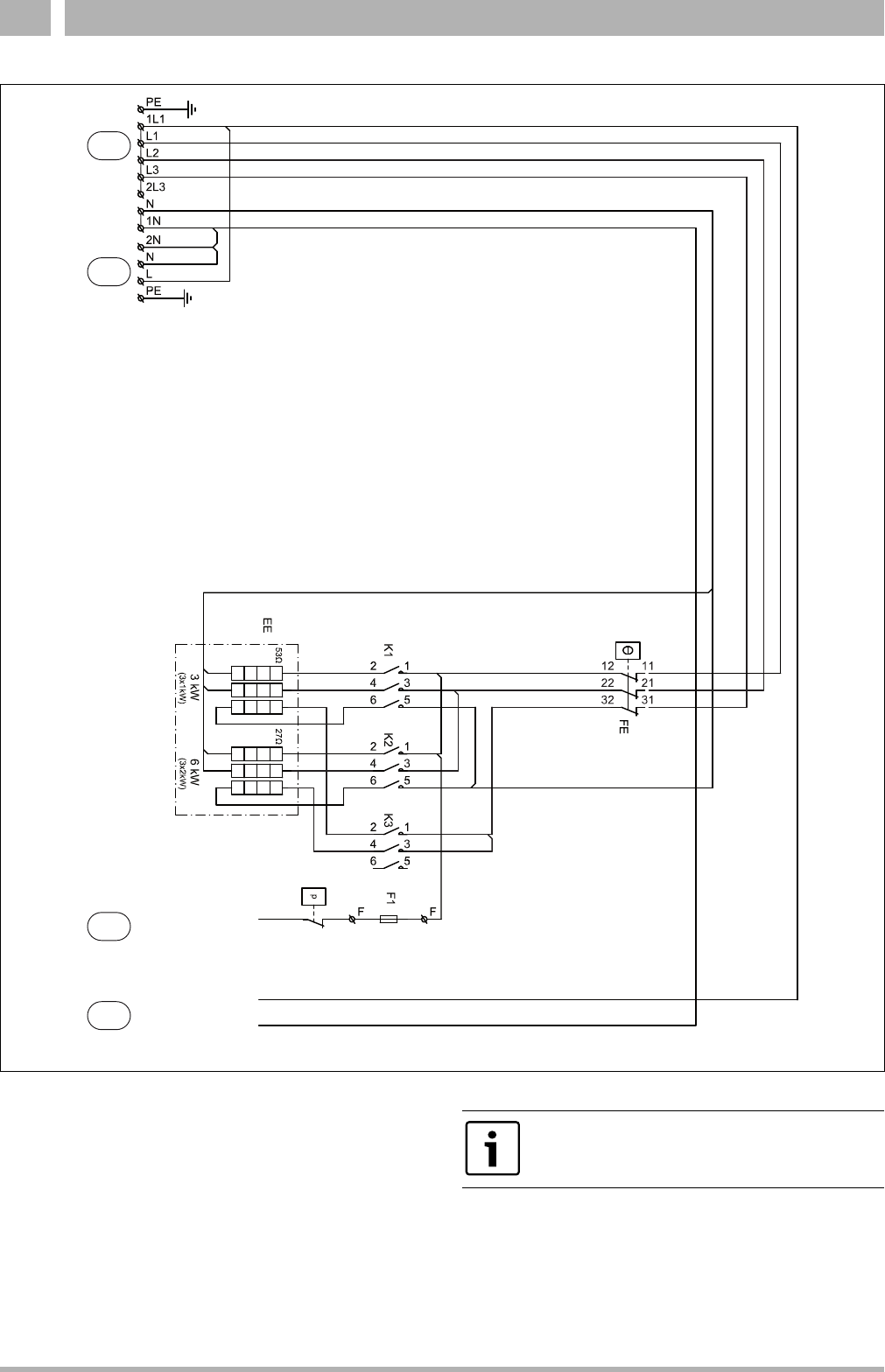

Afb. 26 Voeding voor warmtepomp en binnenunit 9 kW
[1] Netspanning 230 V 1N~
[2] Bedieningseenheid HMC300
[3] Alarmuitgang elektrische bijverwarming
[4] CU-HP-installatieprintplaat HC100
[EE] Elektrische bijverwarming
[FE] Oververhittingsschakelaar voor de elektrische bijverwarming
[F1] Zekering op aansluitklem
[P] Drukbewaking
[K1] Schakelaar bijverwarmingstrap 1
[K2] Schakelaar bijverwarmingstrap 2
[K3] Schakelaar bijverwarmingstrap 3
• Elektrische bijverwarming bij compressorbedrijf: 2-4-6 kW (K3 ge-
blokkeerd)
• Alleen elektrische bijverwarming, compressor uit: 2-4-6-9 kW
1
2
3
4
6 720 809 156-37.2I
Aansluiting op: L1-1N-PE. Overbrugging in acht nemen.
bedieningseenheid HMC300: L-N-PE.
aansluiting van de buitenunit met eigen voeding.
