27
IDU Monoblock 5-17 T/TS • 6 720 817 794 (2015/08)
Elektrische aansluiting - algemeen 8

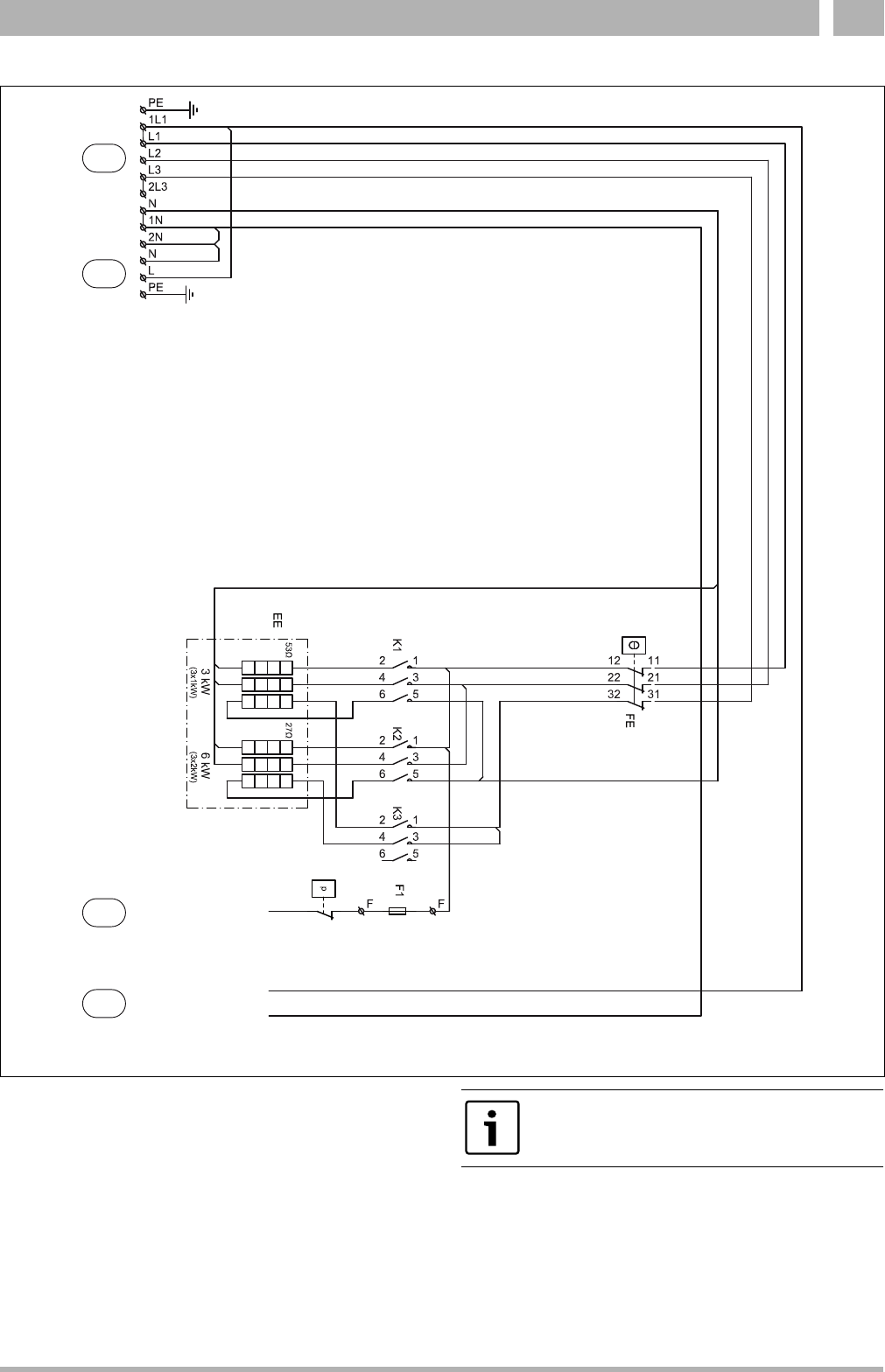

8.8 Voeding voor buiten-en binnenunit 9 kW 3N~
Afb. 25 Voeding voor buiten-en binnenunit 9 kW
[1] Netspanning 400 V 3N~
[2] Bedieningseenheid HMC300
[3] Alarmuitgang elektrische bijverwarming
[4] CU-HP-installatieprintplaat HC100
[EE] Elektrische bijverwarming
[FE] Oververhittingsschakelaar voor de elektrische bijverwarming
[F1] Zekering op aansluitklem
[P] Drukbewaking
[K1] Schakelaar bijverwarmingstrap 1
[K2] Schakelaar bijverwarmingstrap 2
[K3] Schakelaar bijverwarmingstrap 3
• Elektrische bijverwarming bij compressorbedrijf: 2-4-6 kW (K3 ge-
blokkeerd)
• Alleen elektrische bijverwarming, compressor uit: 2-4-6-9 kW
6 720 809 156-36.2I
1
2
3
4
Aansluiting op: L1-L2-L3-1N-PE.
Doorlussen warmtepomp: 2L3-2N-PE.
Bedieningseenheid HMC300: L-N-PE
