26
IDU Monoblock 5-17 T/TS • 6 720 817 794 (2015/08)
Elektrische aansluiting - algemeen8

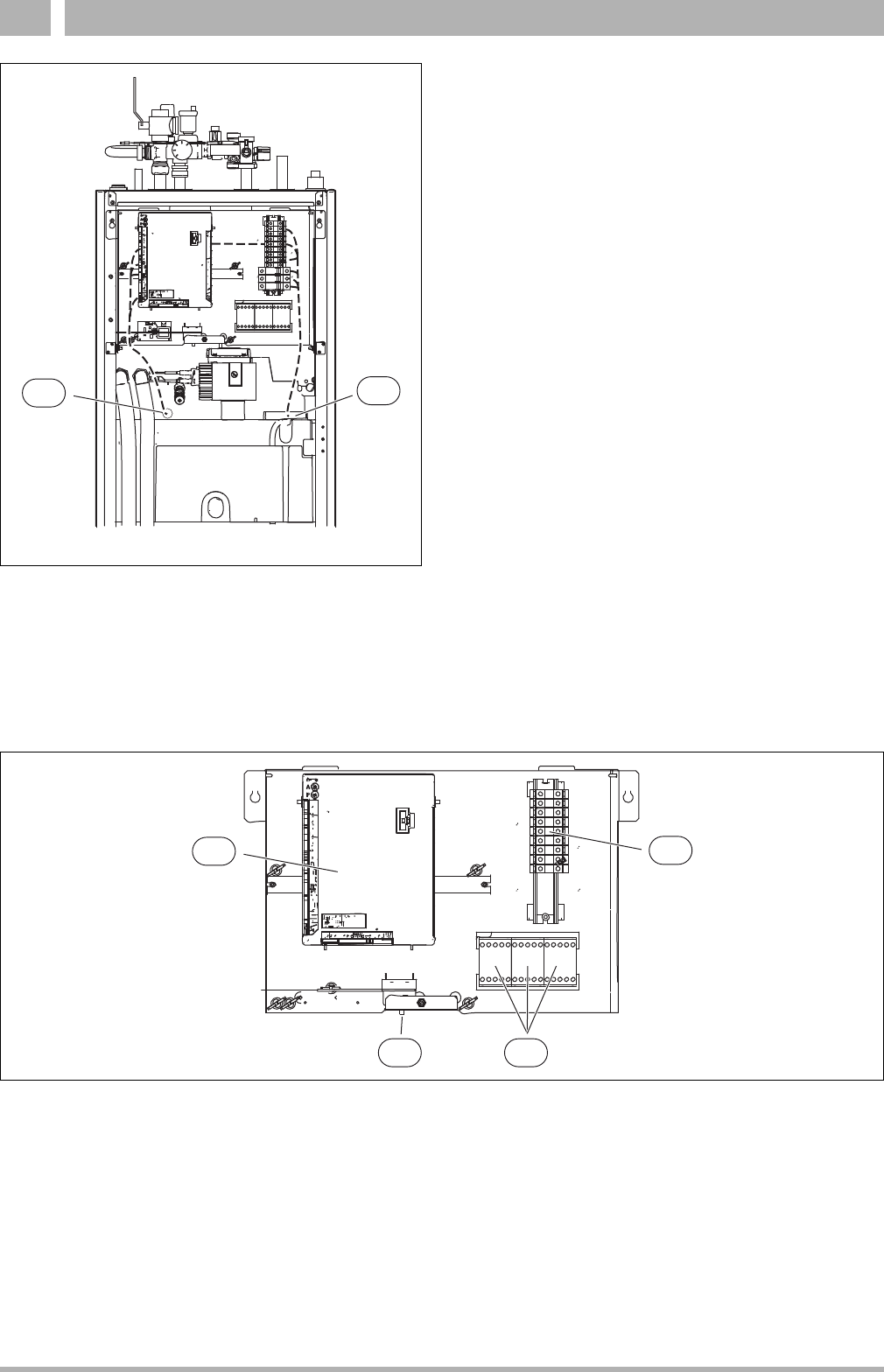

Afb. 23 Kabeldoorvoeren
[1] Kabelkanaal voor elektrische aansluiting
[2] Kabelkanaal voor CAN-BUS en sensor kabels
8.7 Volgorde in de sturing
Afb. 24 Volgorde in de sturing
[1] Aansluitklemmen
[2] Schakelaars K1, K2, K3
[3] Resetten oververhittingsbeveiliging
[4] Installatieprintplaat HC100
6 720 809 156-23.2I
1
2
6 720 810 940-03.1I
1
4
3 2
