19
IDU Monoblock 5-17 T/TS • 6 720 817 794 (2015/08)
Installatie 7
7.11 Binnenunit op de cv-installatie en warmwater
Bij gepland koelbedrijf alle leidingen en aansluitingen naar de cv-instal-
latie van condensatie-isolatie voorzien.
▶ Inlaatcombinatie monteren ( hoofdstuk 5.1.1).
▶ Overstortventiel en vulklep met terugslagklep voor warmwater mon-
teren.
▶ Lekwaterslangen van overstortventielen in een tegen vorst be-
schermde afvoer leggen.
▶ Pomp van de cv-installatie aansluiten op [1], afb. 15.
▶ Retour cv aansluiten op deeltjesfilter [SC1], afb. 15.
▶ Koud tapwater op [2] aansluiten, afb. 15.
▶ Warmwater op [3] aansluiten, afb. 15.
▶ CV-aanvoer op de pomp aansluiten.

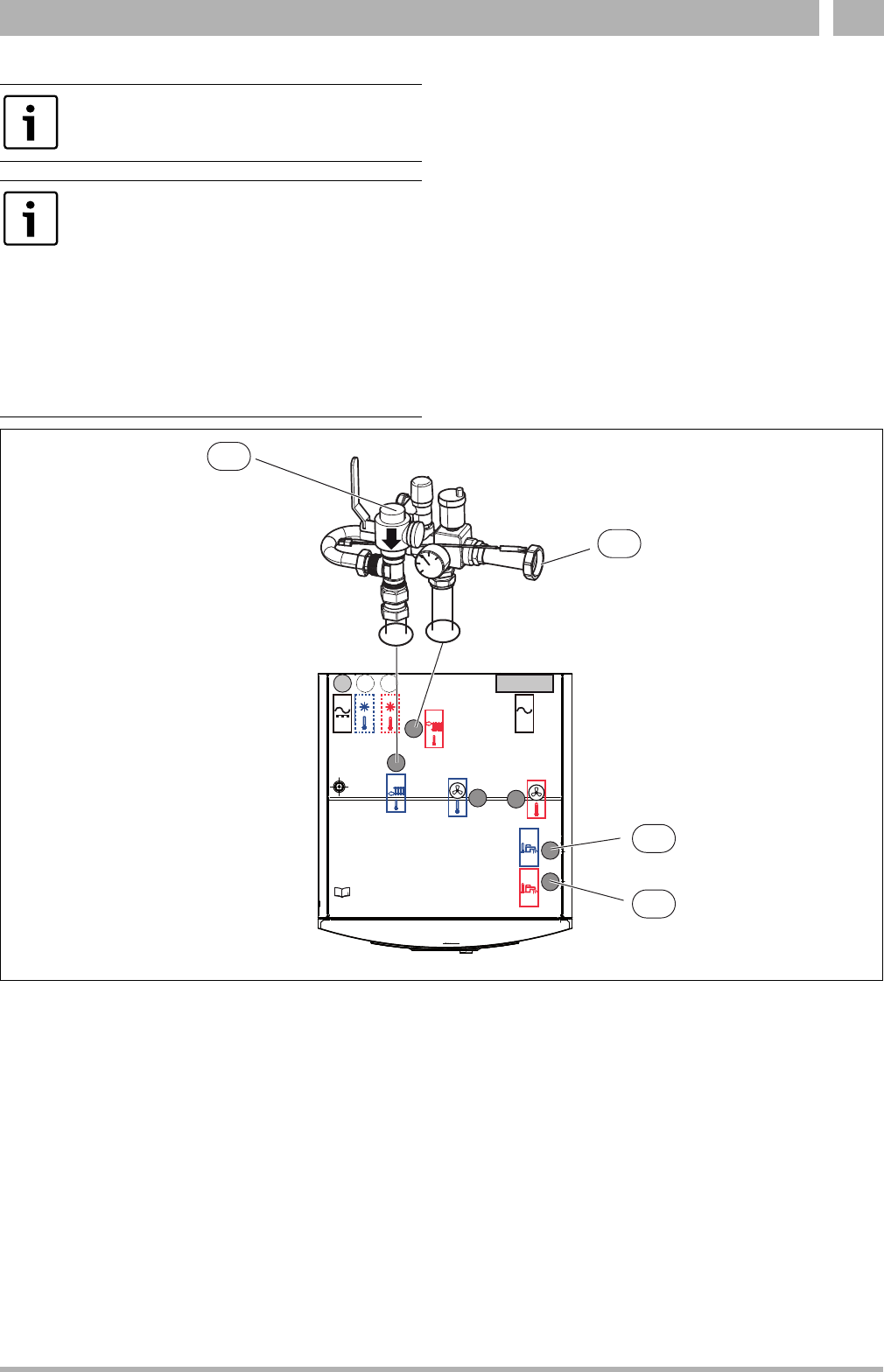

Afb. 15 Aansluiting van de binnenunit op de cv-installatie en warmwater
[1] Aansluiting voor de pomp PC1 (aanvoer naar cv-installatie)
[2] Koudwateraansluiting
[3] Warmwateraansluiting
[SC1] Deeltjesfilter (aansluiting in de retourleiding van de cv-installatie)
Overstortventiel, terugslagklep en vulventiel moeten in
het warmwatercircuit worden gemonteerd (niet meege-
leverd).
Als de inlaatcombinatie vanwege ruimtegebrek niet di-
rect op de aansluitingen van de binnenunit kan worden
gemonteerd:
▶ Aansluitingen maximaal 50 cm verlengen.
▶ Aansluitingen niet in een neerwaartse hoek leggen.
▶ Geen afsluiter tussen inlaatcombinatie en binnenunit
monteren.
▶ Deeltjesfilter kan op bochten naar rechts of links wor-
den gemonteerd.
▶ Tussen inlaatcombinatie en pomp mogen bochten
worden gemonteerd.
6 720 809 156-05.1I
<50V
230V
/
400V
3
1
2
SC1
