13
IDU Monoblock 5-17 T/TS • 6 720 817 794 (2015/08)
Afmetingen, minimale afstanden en leidingaansluitingen 5
5.1.1 Inlaatcombinatie

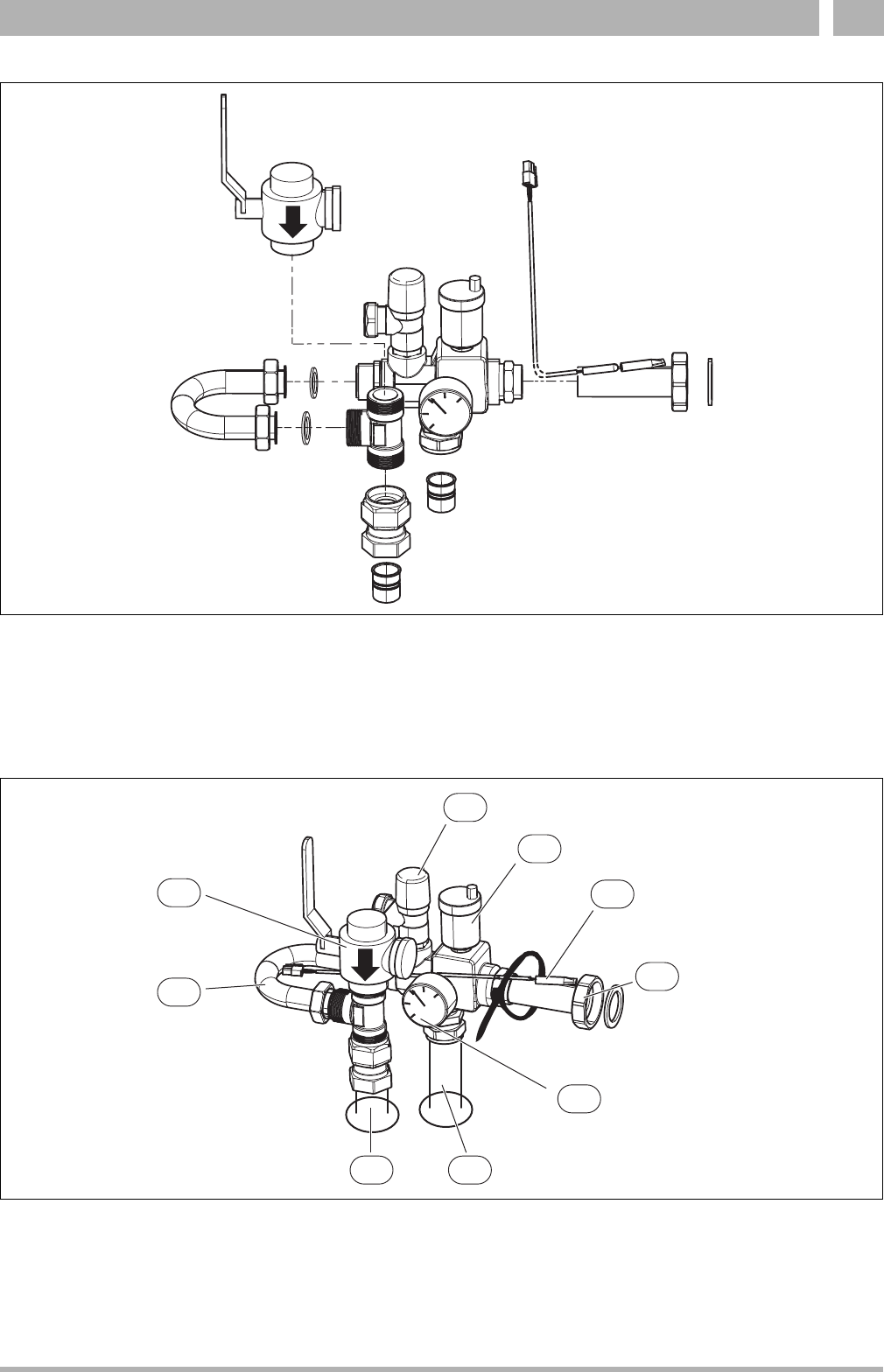

Afb. 9 Inlaatcombinatie bij levering
Inlaatcombinatie monteren:
▶ Eerst deeltjesfilter ([SC1], Afb. 10) op het T-stuk monteren.
▶ De overige onderdelen monteren, koppelingen op bypass echter nog
niet helemaal aandraaien ([4], afb. 10).
▶ Aanvoertemperatuursensor in de bus op de buis steken ([T0],
afb. 10), sensor met kabelbinder bevestigen.
▶ Inlaatcombinatie aan de binnenunit monteren: Voor de installatie van
een zwembad zie hoofdstuk 7.9.
▶ Schroefverbindingen t.p.v. de bypass nog eens vastdraaien ([4],
afb. 10).
Afb. 10 Gemonteerde inlaatcombinatie
[1] Aansluiting van de pomp van de cv-installatie (PC1), 1,5"-binnen-
draad (40R)
[2] Aanvoer cv-toestel
[3] Retour cv-toestel
[4] Bypass
[SC1] Deeltjesfilter, aansluiting G1, binnendraad
[FC1] Overstortventiel
[VL1] Automatisch ontluchtingsventiel
[T0] Aanvoertemperatuursensor FV
[GC1]Manometer
6 720 809 156-12.2I
6 720 809 156-13.3I
FC1
VL1
T0
1
GC1
23
4
SC1
