- [es] Instrucciones de uso y montaje
- 8 Uso correcto del aparato
- ( Indicaciones de seguridad importantes
- 7 Protección del medio ambiente
- Ç Modos de funcionamiento
- 1 Manejo del aparato
- Manejo del aparato
- Nota:
- Panel de mando, variante 1
- Ajustar el ventilador
- Nivel intensivo
- Desconexión automática
- Función AirFresh
- Iluminación
- Indicador de saturación
- Tono de aviso
- Panel de mando, variante 2
- Ajustar el ventilador
- Nivel intensivo
- Desconexión automática
- Función AirFresh
- Función NoiseReduction
- Iluminación
- Indicador de saturación
- Tono de aviso
- 2 Limpieza y cuidados del aparato
- 3 ¿Qué hacer en caso de avería?
- 4 Servicio de Asistencia Técnica
- ( Indicaciones de seguridad importantes
- K Consejos y advertencias generales
- 5 Instalación
- Instalación
- Preparativos de la instalación
- ¡Atención!
- 1. Dibujar en la pared una línea central vertical desde el techo hasta el borde inferior de la campana extractora.
- 2. Dibujar las posiciones para los tornillos y el contorno de la zona de enganche.
- 3. Taladrar cinco orificios con un diámetro de 8 mm y una profundidad de perforación de 80 mm para las fijaciones y seguidamente introducir los tacos de tal manera que queden enrasados con la pared.
- ¡Atención!
- Instalación
- Colgar y alinear el aparato
- 1. Retirar la lámina protectora del aparato primero en la parte posterior y por completo una vez finalizado el montaje.
- 2. Enganchar el aparato de manera que quede enclavado fijamente en las suspensiones. «
- 3. Alinear horizontalmente el aparato girando para ello las suspensiones. En caso necesario, el aparato puede desplazarse hacia la derecha o izquierda. ¬
- 4. Apretar firmemente los tornillos para las suspensiones. Al hacerlo, sujetar las suspensiones. ®
- 5. Apretar firmemente la tuerca moleteada. ¯
- Fijar las uniones del conducto
- Montar los revestimientos de la chimenea
- : Advertencia
- ¡Peligro de lesiones!
- 1. Retirar los revestimientos de la chimenea.
- 2. Retirar las láminas protectoras ubicadas en sendos revestimientos de la chimenea.
- 3. Desplazar entre sí los revestimientos de la chimenea.
- Notas
- 4. Colocar los revestimientos de la chimenea sobre el aparato.
- 5. Desplazar hacia arriba el revestimiento interior de la chimenea y engancharlo a la izquierda y a la derecha en la escuadra de sujeción. ¨
- 6. Enclavar hacia abajo el revestimiento de la chimenea. ©
- 7. Atornillar el revestimiento de la chimenea con dos tornillos laterales en la escuadra de sujeción. ª
- ¡Peligro de lesiones!
- : Advertencia
- ì Índice
- [pt] Instruções de utilização e montagem
- 8 Utilização adequada
- ( Instruções de segurança importantes
- 7 Protecção do meio ambiente
- Ç Tipos de funcionamento
- 1 Utilizar o aparelho
- Utilizar o aparelho
- Conselho:
- Painel de comandos Variante 1
- Regular o ventilador
- Fase intensiva
- Paragem do ventilador
- Função AirFresh
- Iluminação
- Indicação de saturação
- Sinal sonoro
- Painel de comandos Variante 2
- Regular o ventilador
- Fase intensiva
- Paragem do ventilador
- Função AirFresh
- Função NoiseReduction
- Iluminação
- Indicação de saturação
- Sinal sonoro
- 2 Limpeza e manutenção
- 3 Defeito: O que fazer?
- 4 Serviços Técnicos
- ( Instruções de segurança importantes
- K Indicações gerais
- 5 Instalação
- Instalação
- Preparação da instalação
- Instalação
- Suspender e alinhar o aparelho
- 1. Retirar a película de proteção do aparelho, primeiro só na parte de trás e, depois da montagem, retirá-la completamente.
- 2. Suspender o aparelho de forma a que encaixe fixamente nas suspensões. «
- 3. Nivelar o aparelho na horizontal através da rotação das suspensões. Caso seja necessário, o aparelho pode ser deslocado para a direita ou para a esquerda. ¬
- 4. Apertar bem os parafusos das suspensões. Segurar as suspensões durante o processo. ®
- 5. Apertar firmemente a porca recartilhada. ¯
- Fixar a ligação dos tubos
- Montagem do painel decorativo da chaminé
- : Aviso
- Perigo de ferimentos!
- 1. Separar os painéis decorativos da chaminé.
- 2. Retirar a película de proteção em ambos os painéis decorativos da chaminé.
- 3. Encaixar os painéis decorativos da chaminé um dentro do outro.
- Conselhos
- 4. Assentar os painéis decorativos da chaminé no aparelho.
- 5. Deslocar o painel decorativo interior para cima e pendurá-lo à esquerda e à direita, no ângulo de fixação. ¨
- 6. Encaixar o painel decorativo para baixo. ©
- 7. Aparafusar lateralmente o painel decorativo da chaminé com dois parafusos no ângulo de fixação. ª
- Perigo de ferimentos!
- : Aviso

Protección del medio ambiente es
5
7Protección del medio
ambiente
Protección del medio ambiente
Eliminación de residuos respetuosa con el
medio ambiente
ÇModos de funcionamiento
Modos de funcionamiento
Funcionamiento en salida de aire al exterior
Nota: La salida de aire no debe transmitirse ni a una
chimenea de humos o gases de escape en servicio ni a
un hueco que sirva como ventilación de los recintos de
instalación de equipos calefactores.
■ Si la salida de aire se va a evacuar en una chimenea
de humos o gases de escape que no está en
servicio, será necesario contar previamente con la
aprobación correspondiente del técnico competente
de la zona.
■ Si la salida de aire se evacua mediante la pared
exterior, se deberá utilizar un pasamuros
telescópico.
Funcionamiento en recirculación
Notas
■ Para neutralizar los olores durante el funcionamiento
en recirculación, debe montarse un filtro de carbono
activo. Para conocer todas las posibilidades que
ofrece el funcionamiento en recirculación del
aparato, remitirse a la documentación
correspondiente o consultar en un comercio
especializado. Los accesorios necesarios para tal fin
pueden adquirirse en comercios especializados, en
el Servicio de Asistencia Técnica o en la tienda en
línea.
■ En el caso de aparatos con un filtro adicional en el
interior, solo se puede utilizar el módulo de
circulación de aire CleanAir (véase «Accesorio de
recirculación»).
1Manejo del aparato
Manejo del aparato
Este manual es válido para distintas variantes de
aparato. Es posible que se describan características de
equipamiento que no aludan a su aparato.
Nota: Encender la campana extractora al empezar a
cocinar y apagarla unos minutos después de haber
finalizado con las tareas de cocción. De esta manera
se neutralizarán con gran efectividad los vapores que
se desprenden al cocinar.

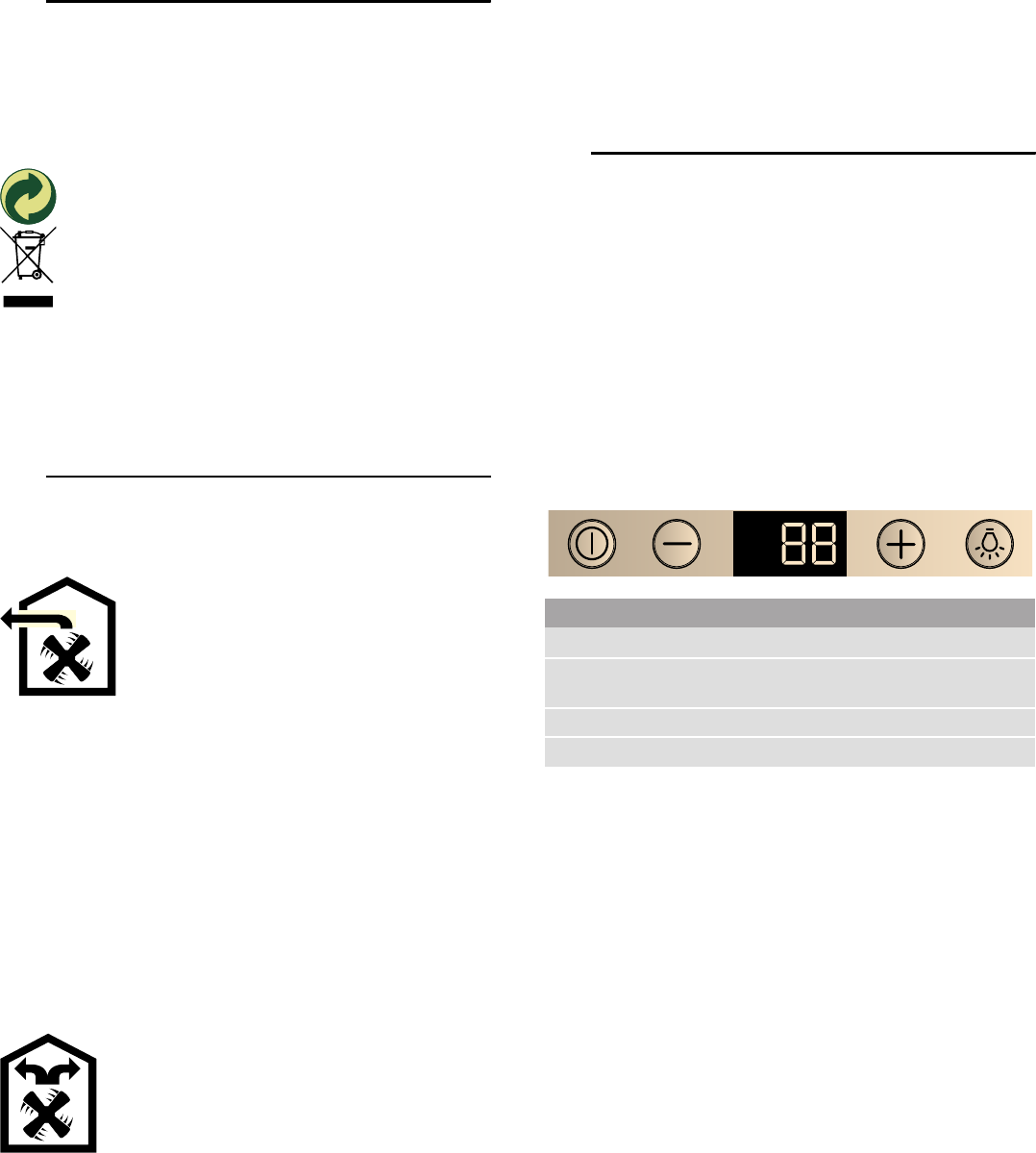

Panel de mando, variante 1
Panel de mando
Ajustar el ventilador
Conexión
■ Pulsar la tecla #.
El ventilador se pone en marcha en el nivel ƒ.
■ Pulsar las teclas + o - para modificar la potencia del
ventilador.
Apagar
Pulsar la tecla #.
Nivel intensivo
En caso de fuertes olores y vapores, utilizar el nivel
intensivo.
Pulsar la tecla + cuando el ventilador se encuentre en el
nivel „.
Se activa el nivel intensivo ˜‚. Volver a pulsar la tecla
+ para activar el nivel intensivo ˜ƒ.
Transcurridos 6 minutos, el sistema electrónico vuelve
automáticamente a un nivel de ventilación inferior . Si
se quiere finalizar el nivel intensivo antes de que
transcurra el tiempo establecido, pulsar la tecla - hasta
alcanzar el nivel de ventilación deseado.
Eliminar el embalaje de forma ecológica.
Este aparato está marcado con el símbolo de
cumplimiento con la Directiva Europea
2012/19/UE relativa a los aparatos eléctricos y
electrónicos usados (Residuos de aparatos
eléctricos y electrónicos RAEE).
La directiva proporciona el marco general
válido en todo el ámbito de la Unión Europea
para la retirada y la reutilización de los residuos
de los aparatos eléctricos y electrónicos.
El aire aspirado se depura a través de
filtros antigrasa y se evacua al exterior
mediante un sistema de tubos.
El aire aspirado se depura a través de
filtros antigrasa y un filtro de carbono
activo y se vuelve a suministrar a la
cocina.
Explicación
#
Ventilador encendido/apagado
- Reducción de los niveles de ventilación/desconexión automá-
tica/ventilación por intervalos
+ Aumento de los niveles de ventilación/nivel intensivo 1, 2
A
Luz encendida/apagada/atenuación
IUHVK
YRO
