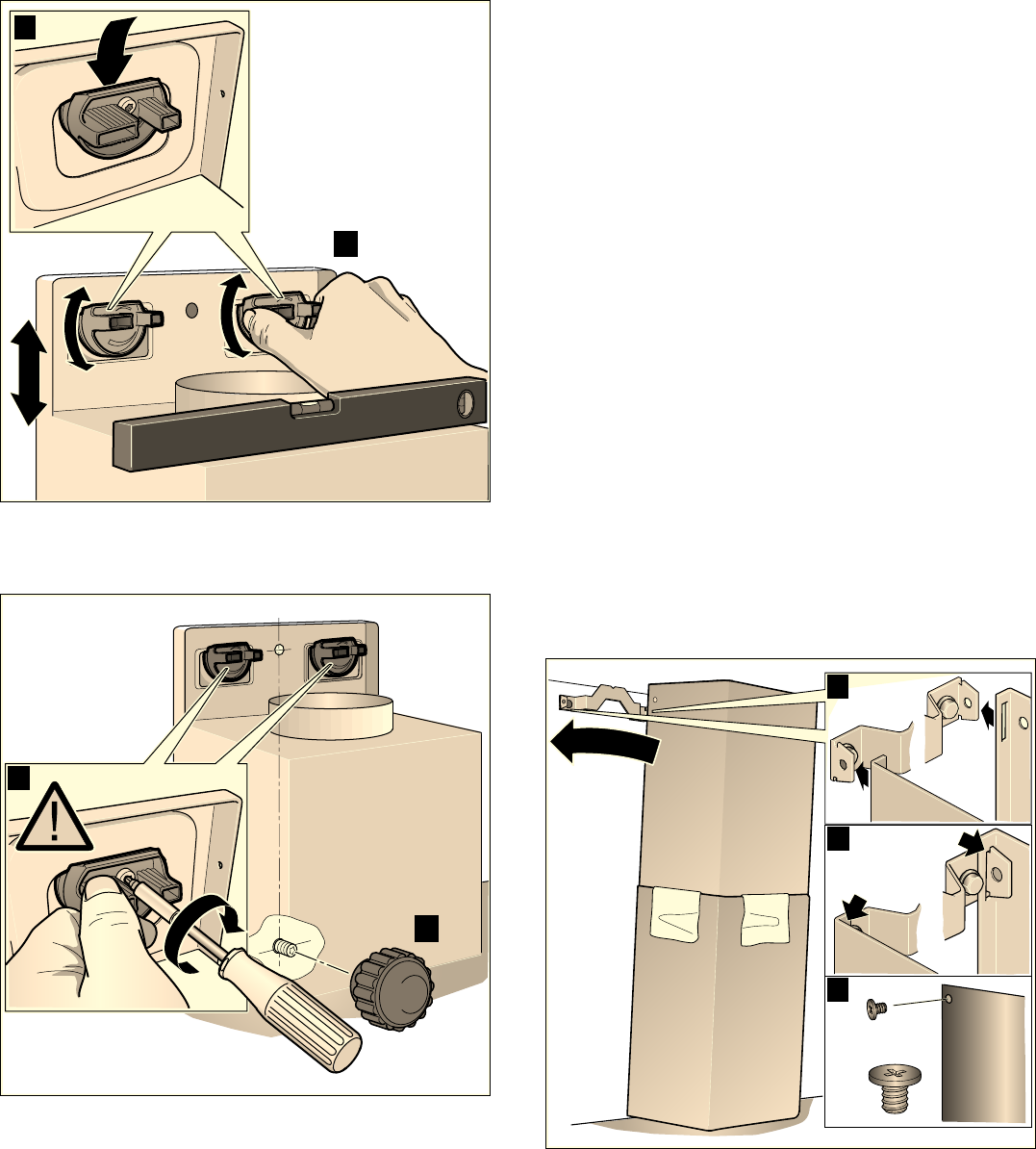

Suspender e alinhar o aparelho
1. Retirar a película de proteção do aparelho, primeiro
só na parte de trás e, depois da montagem, retirá-la
completamente.
2. Suspender o aparelho de forma a que encaixe
fixamente nas suspensões. «
3. Nivelar o aparelho na horizontal através da rotação
das suspensões. Caso seja necessário, o aparelho
pode ser deslocado para a direita ou para a
esquerda. ¬
4. Apertar bem os parafusos das suspensões. Segurar
as suspensões durante o processo. ®
5. Apertar firmemente a porca recartilhada. ¯
Fixar a ligação dos tubos
Conselho: Se for utilizado um tubo de alumínio, alisar
primeiro a área de ligação.
Tubo de exaustão do ar Ø 150 mm
(medida recomendada)
Fixar e vedar o tubo de exaustão do ar no bocal de
admissão.
Tubo de exaustão do ar Ø 120 mm
1. Fixar o bocal de redução directamente no bocal de
admissão.
2. Fixar o tubo de exaustão do ar no bocal de redução.
3. Vedar convenientemente ambos os pontos de
ligação.
Montagem do painel decorativo da chaminé
:Aviso
Perigo de ferimentos!
devido a cantos pontiagudos durante a instalação. Usar
sempre luvas de protecção durante a instalação do
aparelho.
1. Separar os painéis decorativos da chaminé.
Para isso, retirar a fita adesiva.
2. Retirar a película de proteção em ambos os painéis
decorativos da chaminé.
3. Encaixar os painéis decorativos da chaminé um
dentro do outro.
Conselhos
– Para se evitarem riscos, colocar papel sobre os
cantos do painel decorativo exterior para
proteção.
– Apontar os entalhes do painel decorativo interior
para baixo.
4. Assentar os painéis decorativos da chaminé no
aparelho.
5. Deslocar o painel decorativo interior para cima e
pendurá-lo à esquerda e à direita, no ângulo de
fixação. ¨
6. Encaixar o painel decorativo para baixo. ©
7. Aparafusar lateralmente o painel decorativo da
chaminé com dois parafusos no ângulo de fixação.
