Operating Instructions and Installation Instructions
Table Of Contents
- [es] Instrucciones de uso y montaje 2
- Û Índice
- [es] Instrucciones de uso y montaje
- 8 Uso correcto del aparato
- ( Indicaciones de seguridad importantes
- 7 Protección del medio ambiente
- Ç Modos de funcionamiento
- 1 Manejo del aparato
- Manejo del aparato
- Nota:
- Panel de mando, variante 1
- Ajustar el ventilador
- Nivel intensivo
- Desconexión automática
- Función AirFresh
- Iluminación
- Indicador de saturación
- Tono de aviso
- Panel de mando, variante 2
- Ajustar el ventilador
- Nivel intensivo
- Desconexión automática
- Función AirFresh
- Función NoiseReduction
- Iluminación
- Indicador de saturación
- Tono de aviso
- 2 Limpieza y cuidados del aparato
- 3 ¿Qué hacer en caso de avería?
- 4 Servicio de Asistencia Técnica
- ( Indicaciones de seguridad importantes
- K Consejos y advertencias generales
- 5 Instalación
- Instalación
- Preparativos de la instalación
- ¡Atención!
- 1. Dibujar en la pared una línea central vertical desde el techo hasta el borde inferior de la campana extractora.
- 2. Dibujar las posiciones para los tornillos y el contorno de la zona de enganche.
- 3. Taladrar cinco orificios con un diámetro de 8 mm y una profundidad de perforación de 80 mm para las fijaciones y seguidamente introducir los tacos de tal manera que queden enrasados con la pared.
- ¡Atención!
- Instalación
- Colgar y alinear el aparato
- 1. Retirar la lámina protectora del aparato primero en la parte posterior y por completo una vez finalizado el montaje.
- 2. Enganchar el aparato de manera que quede enclavado fijamente en las suspensiones. «
- 3. Alinear horizontalmente el aparato girando para ello las suspensiones. En caso necesario, el aparato puede desplazarse hacia la derecha o izquierda. ¬
- 4. Apretar firmemente los tornillos para las suspensiones. Al hacerlo, sujetar las suspensiones. ®
- 5. Apretar firmemente la tuerca moleteada. ¯
- Fijar las uniones del conducto
- Montar los revestimientos de la chimenea
- : Advertencia
- ¡Peligro de lesiones!
- 1. Retirar los revestimientos de la chimenea.
- 2. Retirar las láminas protectoras ubicadas en sendos revestimientos de la chimenea.
- 3. Desplazar entre sí los revestimientos de la chimenea.
- Notas
- 4. Colocar los revestimientos de la chimenea sobre el aparato.
- 5. Desplazar hacia arriba el revestimiento interior de la chimenea y engancharlo a la izquierda y a la derecha en la escuadra de sujeción. ¨
- 6. Enclavar hacia abajo el revestimiento de la chimenea. ©
- 7. Atornillar el revestimiento de la chimenea con dos tornillos laterales en la escuadra de sujeción. ª
- ¡Peligro de lesiones!
- : Advertencia
- ì Índice
- [pt] Instruções de utilização e montagem
- 8 Utilização adequada
- ( Instruções de segurança importantes
- 7 Protecção do meio ambiente
- Ç Tipos de funcionamento
- 1 Utilizar o aparelho
- Utilizar o aparelho
- Conselho:
- Painel de comandos Variante 1
- Regular o ventilador
- Fase intensiva
- Paragem do ventilador
- Função AirFresh
- Iluminação
- Indicação de saturação
- Sinal sonoro
- Painel de comandos Variante 2
- Regular o ventilador
- Fase intensiva
- Paragem do ventilador
- Função AirFresh
- Função NoiseReduction
- Iluminação
- Indicação de saturação
- Sinal sonoro
- 2 Limpeza e manutenção
- 3 Defeito: O que fazer?
- 4 Serviços Técnicos
- ( Instruções de segurança importantes
- K Indicações gerais
- 5 Instalação
- Instalação
- Preparação da instalação
- Instalação
- Suspender e alinhar o aparelho
- 1. Retirar a película de proteção do aparelho, primeiro só na parte de trás e, depois da montagem, retirá-la completamente.
- 2. Suspender o aparelho de forma a que encaixe fixamente nas suspensões. «
- 3. Nivelar o aparelho na horizontal através da rotação das suspensões. Caso seja necessário, o aparelho pode ser deslocado para a direita ou para a esquerda. ¬
- 4. Apertar bem os parafusos das suspensões. Segurar as suspensões durante o processo. ®
- 5. Apertar firmemente a porca recartilhada. ¯
- Fixar a ligação dos tubos
- Montagem do painel decorativo da chaminé
- : Aviso
- Perigo de ferimentos!
- 1. Separar os painéis decorativos da chaminé.
- 2. Retirar a película de proteção em ambos os painéis decorativos da chaminé.
- 3. Encaixar os painéis decorativos da chaminé um dentro do outro.
- Conselhos
- 4. Assentar os painéis decorativos da chaminé no aparelho.
- 5. Deslocar o painel decorativo interior para cima e pendurá-lo à esquerda e à direita, no ângulo de fixação. ¨
- 6. Encaixar o painel decorativo para baixo. ©
- 7. Aparafusar lateralmente o painel decorativo da chaminé com dois parafusos no ângulo de fixação. ª
- Perigo de ferimentos!
- : Aviso
pt Instalação
28
5Instalação
Instalação
Preparação da instalação
Atenção!
Certifique-se de que não existem cabos elétricos, tubos
de gás ou de água na zona dos furos.

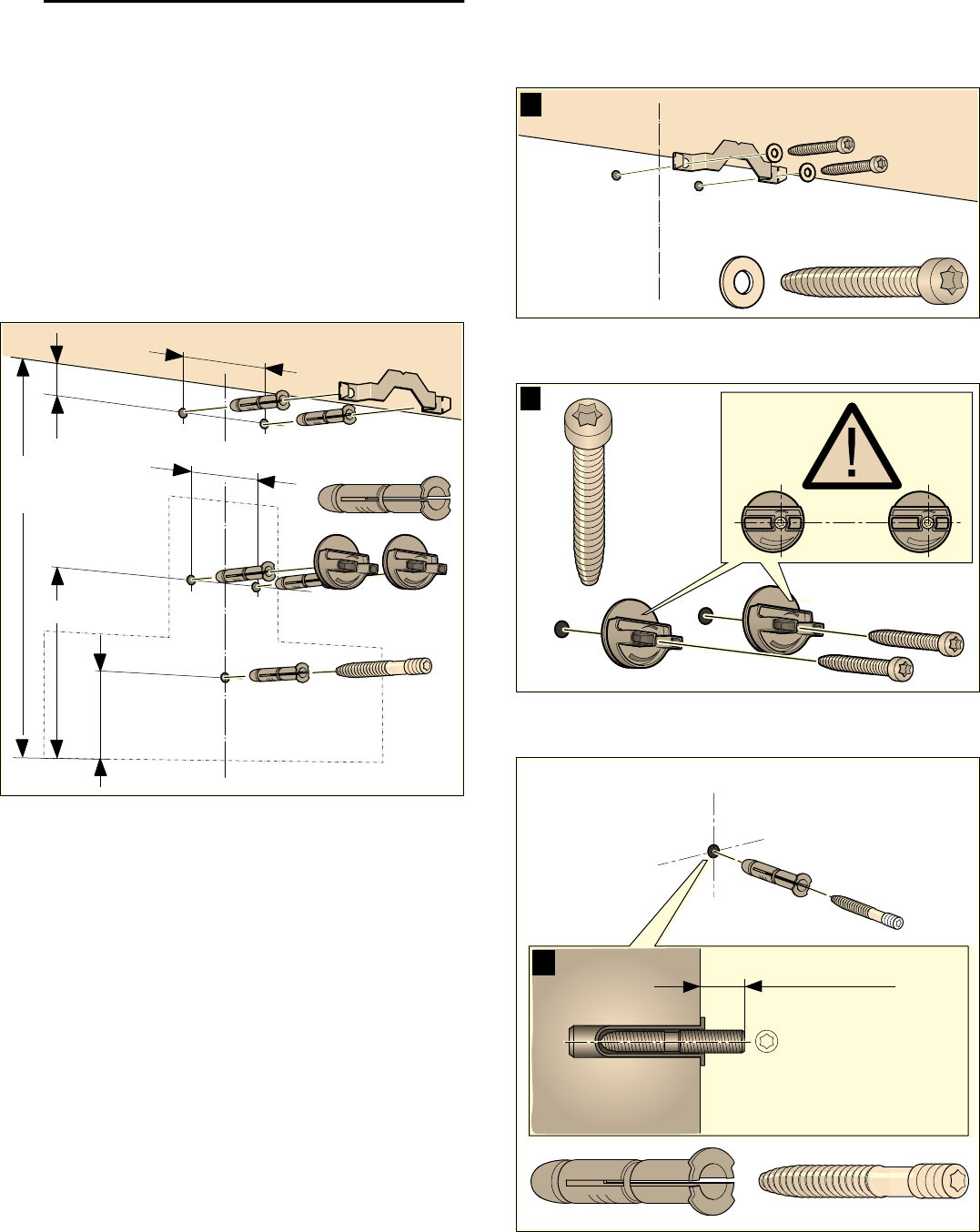

1. Marcar uma linha central vertical na parede, a partir
do teto até à aresta inferior do exaustor.
2. Marcar as posições para os parafusos e o contorno
da zona de suspensão.
3. Fazer cinco furos com 8 mm de diâmetro e 80 mm
de profundidade para as fixações e introduzir as
buchas à face com a parede.
Instalação
1. Aparafusar o ângulo de fixação para o painel
decorativo da chaminé. ¨
2. Aparafusar manualmente as suspensões para o
exaustor. Não apertar demasiado os parafusos! ©
3. Aparafusar a cavilha roscada até ela ficar saliente
da parede apenas 5 - 9 mm. ª
[
PP
PP
PP
PP
PP
PLQPP
PD[PP
[
$
[
%
NJONN
NBYNN
&
