Operating Instructions and Installation Instructions
Table Of Contents
- [es] Instrucciones de uso y montaje 2
- Û Índice
- [es] Instrucciones de uso y montaje
- 8 Uso correcto del aparato
- ( Indicaciones de seguridad importantes
- 7 Protección del medio ambiente
- Ç Modos de funcionamiento
- 1 Manejo del aparato
- Manejo del aparato
- Nota:
- Panel de mando, variante 1
- Ajustar el ventilador
- Nivel intensivo
- Desconexión automática
- Función AirFresh
- Iluminación
- Indicador de saturación
- Tono de aviso
- Panel de mando, variante 2
- Ajustar el ventilador
- Nivel intensivo
- Desconexión automática
- Función AirFresh
- Función NoiseReduction
- Iluminación
- Indicador de saturación
- Tono de aviso
- 2 Limpieza y cuidados del aparato
- 3 ¿Qué hacer en caso de avería?
- 4 Servicio de Asistencia Técnica
- ( Indicaciones de seguridad importantes
- K Consejos y advertencias generales
- 5 Instalación
- Instalación
- Preparativos de la instalación
- ¡Atención!
- 1. Dibujar en la pared una línea central vertical desde el techo hasta el borde inferior de la campana extractora.
- 2. Dibujar las posiciones para los tornillos y el contorno de la zona de enganche.
- 3. Taladrar cinco orificios con un diámetro de 8 mm y una profundidad de perforación de 80 mm para las fijaciones y seguidamente introducir los tacos de tal manera que queden enrasados con la pared.
- ¡Atención!
- Instalación
- Colgar y alinear el aparato
- 1. Retirar la lámina protectora del aparato primero en la parte posterior y por completo una vez finalizado el montaje.
- 2. Enganchar el aparato de manera que quede enclavado fijamente en las suspensiones. «
- 3. Alinear horizontalmente el aparato girando para ello las suspensiones. En caso necesario, el aparato puede desplazarse hacia la derecha o izquierda. ¬
- 4. Apretar firmemente los tornillos para las suspensiones. Al hacerlo, sujetar las suspensiones. ®
- 5. Apretar firmemente la tuerca moleteada. ¯
- Fijar las uniones del conducto
- Montar los revestimientos de la chimenea
- : Advertencia
- ¡Peligro de lesiones!
- 1. Retirar los revestimientos de la chimenea.
- 2. Retirar las láminas protectoras ubicadas en sendos revestimientos de la chimenea.
- 3. Desplazar entre sí los revestimientos de la chimenea.
- Notas
- 4. Colocar los revestimientos de la chimenea sobre el aparato.
- 5. Desplazar hacia arriba el revestimiento interior de la chimenea y engancharlo a la izquierda y a la derecha en la escuadra de sujeción. ¨
- 6. Enclavar hacia abajo el revestimiento de la chimenea. ©
- 7. Atornillar el revestimiento de la chimenea con dos tornillos laterales en la escuadra de sujeción. ª
- ¡Peligro de lesiones!
- : Advertencia
- ì Índice
- [pt] Instruções de utilização e montagem
- 8 Utilização adequada
- ( Instruções de segurança importantes
- 7 Protecção do meio ambiente
- Ç Tipos de funcionamento
- 1 Utilizar o aparelho
- Utilizar o aparelho
- Conselho:
- Painel de comandos Variante 1
- Regular o ventilador
- Fase intensiva
- Paragem do ventilador
- Função AirFresh
- Iluminação
- Indicação de saturação
- Sinal sonoro
- Painel de comandos Variante 2
- Regular o ventilador
- Fase intensiva
- Paragem do ventilador
- Função AirFresh
- Função NoiseReduction
- Iluminação
- Indicação de saturação
- Sinal sonoro
- 2 Limpeza e manutenção
- 3 Defeito: O que fazer?
- 4 Serviços Técnicos
- ( Instruções de segurança importantes
- K Indicações gerais
- 5 Instalação
- Instalação
- Preparação da instalação
- Instalação
- Suspender e alinhar o aparelho
- 1. Retirar a película de proteção do aparelho, primeiro só na parte de trás e, depois da montagem, retirá-la completamente.
- 2. Suspender o aparelho de forma a que encaixe fixamente nas suspensões. «
- 3. Nivelar o aparelho na horizontal através da rotação das suspensões. Caso seja necessário, o aparelho pode ser deslocado para a direita ou para a esquerda. ¬
- 4. Apertar bem os parafusos das suspensões. Segurar as suspensões durante o processo. ®
- 5. Apertar firmemente a porca recartilhada. ¯
- Fixar a ligação dos tubos
- Montagem do painel decorativo da chaminé
- : Aviso
- Perigo de ferimentos!
- 1. Separar os painéis decorativos da chaminé.
- 2. Retirar a película de proteção em ambos os painéis decorativos da chaminé.
- 3. Encaixar os painéis decorativos da chaminé um dentro do outro.
- Conselhos
- 4. Assentar os painéis decorativos da chaminé no aparelho.
- 5. Deslocar o painel decorativo interior para cima e pendurá-lo à esquerda e à direita, no ângulo de fixação. ¨
- 6. Encaixar o painel decorativo para baixo. ©
- 7. Aparafusar lateralmente o painel decorativo da chaminé com dois parafusos no ângulo de fixação. ª
- Perigo de ferimentos!
- : Aviso
Instruções de segurança importantes pt
25

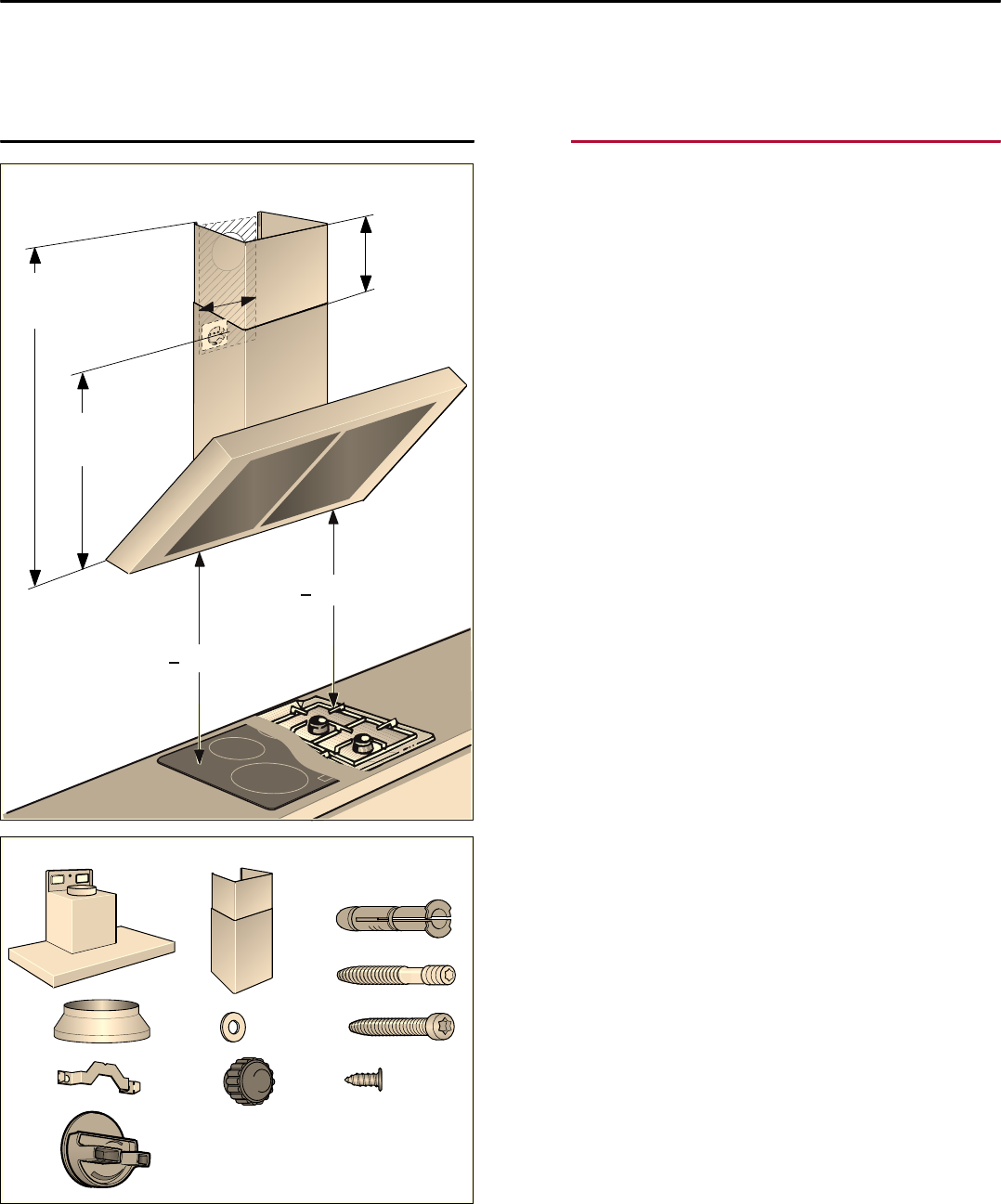

INSTRUÇÕES DE MONTAGEM
Instruções de montagem
■ Este aparelho deve ser instalado na parede.
■ Para acessórios especiais adicionais (p. ex., para a
função com recirculação de ar) observar as
instruções de instalação anexas.
■ As superfícies do aparelho são sensíveis. Evitar
danos durante a instalação.
(Instruções de segurança
importantes
Instruções de segurança importantes
Leia atentamente o presente manual. Só
assim poderá utilizar o seu aparelho de forma
segura e correcta. Guarde as instruções de
utilização e montagem para consultas futuras
ou para futuros utilizadores.
Só com uma montagem especializada e em
conformidade com as instruções de
montagem, pode ser garantida a segurança
durante a utilização. O instalador é
responsável pelo funcionamento correto no
local de montagem.
A largura do exaustor tem de, no mínimo,
corresponder à largura da placa de cozinhar.
Na sua instalação têm de ser respeitadas as
normas de construção em vigor, bem como
as normas das entidades locais distribuidoras
de electricidade e de gás.
Devem ser respeitados os regulamentos
locais e legais relativamente à extração do ar
evacuado (p. ex., regulamentos de construção
municipais).
:Aviso
Perigo de morte!
Os gases de combustão aspirados podem
levar a intoxicação. O ar evacuado não pode
ser encaminhado por uma chaminé de
exaustão de fumos ou de gases queimados
em funcionamento, nem por uma caixa de ar
que sirva de ventilação de locais com lareiras
instaladas. Caso o ar evacuado tenha de ser
encaminhado por uma chaminé de exaustão
de fumos ou de gases queimados que não
esteja em funcionamento, é necessária uma
autorização da entidade supervisora da
instalação dos aparelhos de queima.
:Aviso
Perigo de vida!
Os gases de combustão aspirados podem
levar a intoxicação.
Certifique-se de que há sempre reposição de
ar fresco suficiente quando o aparelho é
utilizado no modo de exaustão em conjunto
com equipamentos de aquecimento que
consomem o ar ambiente.
PLQ
PP
PLQ
PP
PLQPP
PD[PP
PP
PP
PP
!
!
[
[
[
[
[
[
[
[
[
