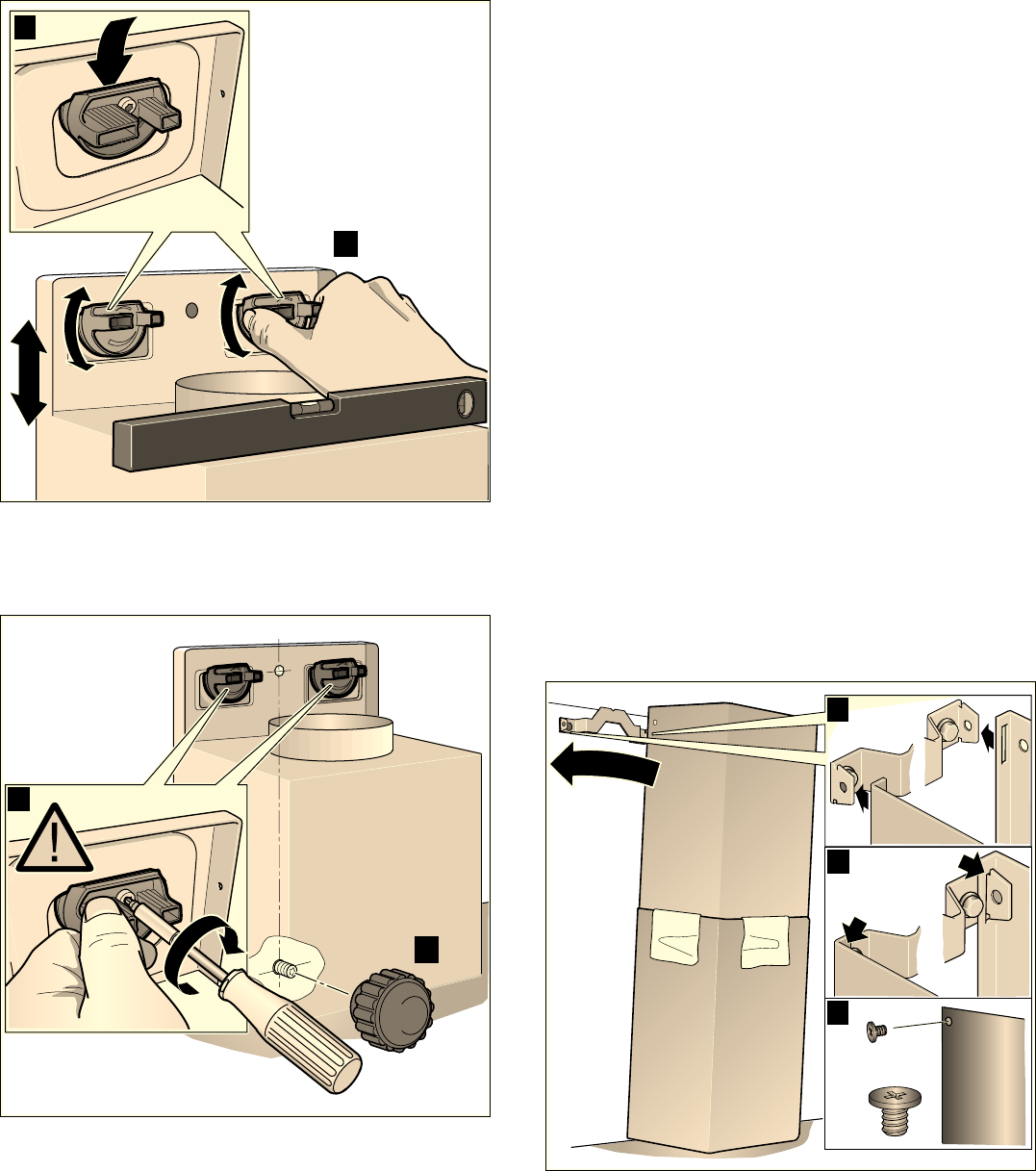

Colgar y alinear el aparato
1. Retirar la lámina protectora del aparato primero en
la parte posterior y por completo una vez finalizado
el montaje.
2. Enganchar el aparato de manera que quede
enclavado fijamente en las suspensiones. «
3. Alinear horizontalmente el aparato girando para ello
las suspensiones. En caso necesario, el aparato
puede desplazarse hacia la derecha o izquierda. ¬
4. Apretar firmemente los tornillos para las
suspensiones. Al hacerlo, sujetar las suspensiones.
®
5. Apretar firmemente la tuerca moleteada. ¯
Fijar las uniones del conducto
Nota: Si se utiliza un conducto de aluminio, pulir
previamente la zona de conexión.
Conducto de salida de aire Ø 150 mm
(tamaño recomendado)
Fijar y obturar el conducto de salida de aire
directamente en la salida de aire de la campana.
Conducto de salida de aire Ø 120 mm
1. Fijar la pieza reductora directamente en la salida de
aire de la campana.
2. Fijar el conducto de salida de aire en la pieza
reductora.
3. Obturar convenientemente los dos puntos de unión.
Montar los revestimientos de la chimenea
:Advertencia
¡Peligro de lesiones!
por bordes afilados durante la instalación. Utilizar
siempre guantes de protección durante la instalación
del aparato.
1. Retirar los revestimientos de la chimenea.
Retirar para ello la cinta adhesiva.
2. Retirar las láminas protectoras ubicadas en sendos
revestimientos de la chimenea.
3. Desplazar entre sí los revestimientos de la
chimenea.
Notas
– Para evitar arañazos, colocar papel a modo de
protección sobre los bordes del revestimiento
exterior de la chimenea.
– Ranuras del revestimiento interior de la chimenea
hacia abajo.
4. Colocar los revestimientos de la chimenea sobre el
aparato.
5. Desplazar hacia arriba el revestimiento interior de la
chimenea y engancharlo a la izquierda y a la
derecha en la escuadra de sujeción. ¨
6. Enclavar hacia abajo el revestimiento de la
chimenea. ©
7. Atornillar el revestimiento de la chimenea con dos
tornillos laterales en la escuadra de sujeción. ª
'
(
)
*
[
$
%
&
