9. Apêndice
❻ Códigos de controle do PC e conexão de cabos
Códigos de Controle do PC
Função Dados de Código
POWER ON 02H 00H 00H 00H 00H 02H
POWER OFF 02H 01H 00H 00H 00H 03H
INPUT SELECT COMPUTER 02H 03H 00H 00H 02H 01H 01H 09H
INPUT SELECT HDMI1 02H 03H 00H 00H 02H 01H 1AH 22H
INPUT SELECT HDMI2 02H 03H 00H 00H 02H 01H 1BH 23H
INPUT SELECT VIDEO 02H 03H 00H 00H 02H 01H 06H 0EH
INPUT SELECT S-VIDEO 02H 03H 00H 00H 02H 01H 0BH 13H
INPUT SELECT VIEWER 02H 03H 00H 00H 02H 01H 1FH 27H
INPUT SELECT NETWORK 02H 03H 00H 00H 02H 01H 20H 28H
INPUT SELECT USB DISPLAY 02H 03H 00H 00H 02H 01H 22H 2AH
PICTURE MUTE ON 02H 10H 00H 00H 00H 12H
PICTURE MUTE OFF 02H 11H 00H 00H 00H 13H
SOUND MUTE ON 02H 12H 00H 00H 00H 14H
SOUND MUTE OFF 02H 13H 00H 00H 00H 15H
NOTA:ContateorevendedorlocalparaobterumalistacompletadosCódigosdeControledoPCsenecessário.
Conexão do Cabo
ProtocolodeComunicação
Taxa de transmissão ........................38400 bps
Tamanho dos dados
.........................8 bits
Paridade
..........................................Sem paridade
Bit de parada
....................................Um bit
X on/off
............................................Nenhum
Procedimento de comunicação
........Duplex completo
NOTA:Dependendodoequipamento,érecomendávelusarumataxadetransferênciamaisbaixaparaexecuçõescomcaboslon-
gos.

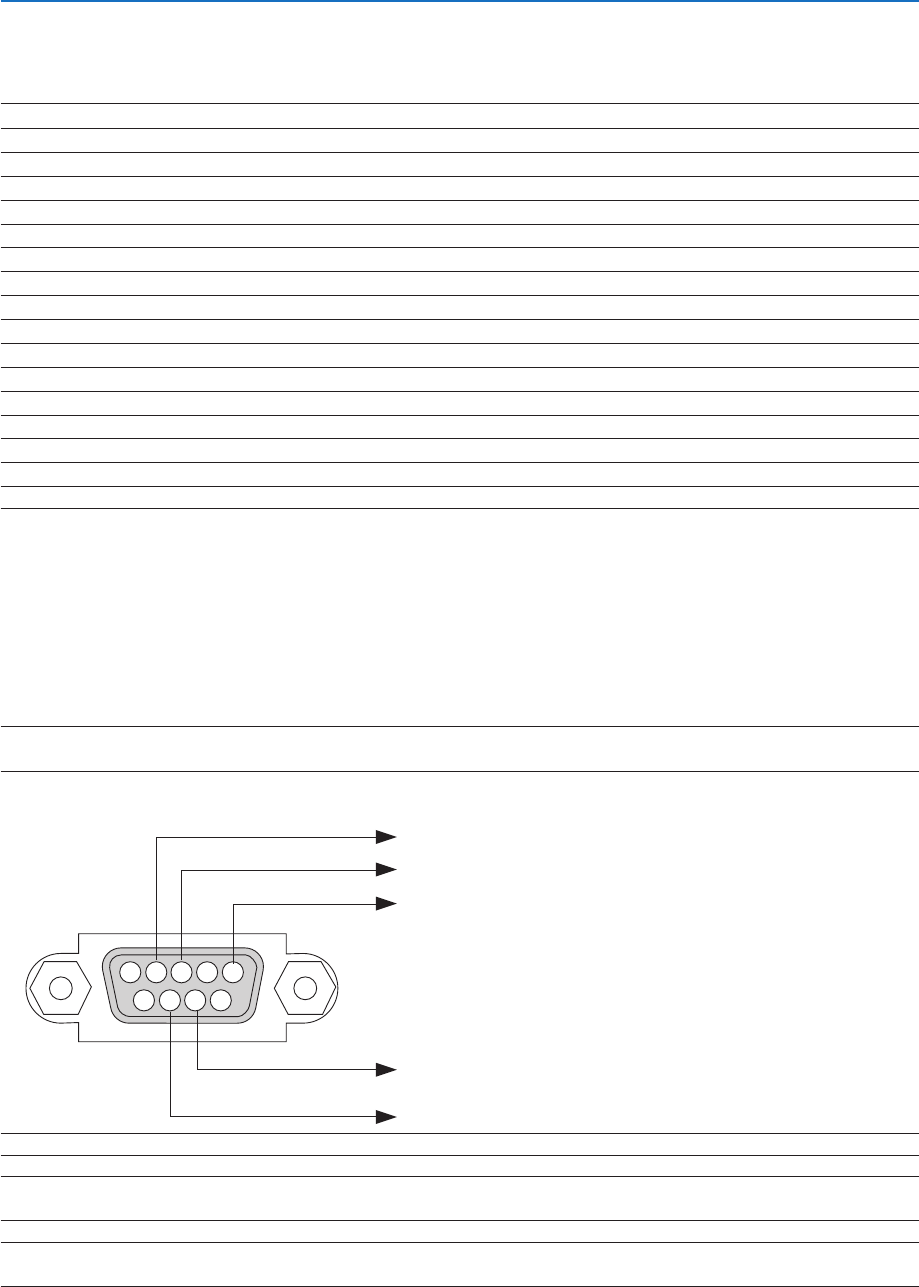

Conector de Controle do PC (D-SUB 9P)
OBSERVAÇÃO1:Ospinos1,4,6e9nãosãousados.
OBSERVAÇÃO2:Jumper“RequesttoSend”(PermissãoparaEnviar)e“CleartoSend”(LivreparaEnviar)juntos,emambasas
pontasdocaboparasimplicaraconexãoporcabo.
OBSERVAÇÃO3:Paraexecuçõescomcaboslongos,érecomendáveldeniravelocidadedacomunicaçãonosmenusdoprojetor
como9600bps.
15243
67 98
Para GND do PC
Para RxD do PC
Para TxD do PC
Para RTS do PC
Para CTS do PC
