5. Installation und Anschlüsse
Anschluss an ein HDBaseT-Übertragungsgerät (im Handel erhältlich)
HDBaseTisteinAnschlussstandardfürHeimgeräte,dervonderHDBaseTAllianceeingeführtwurde.
VerwendenSieeinimHandelerhältlichesLAN-Kabel,umdenEthernet/HDBaseT-PortdesProjektors(RJ-45)anein
imHandelerhältlichesHDBaseT-Übertragungsgerätanzuschließen.
DerEthernet/HDBaseTPortdesProjektorsunterstütztHDMI-Signale(HDCP)vonÜbertragungsgeräten,Steuerungs-
signalevonexternenGeräten(Seriell,LAN)undFernbedienungssignale(IR-Befehle).

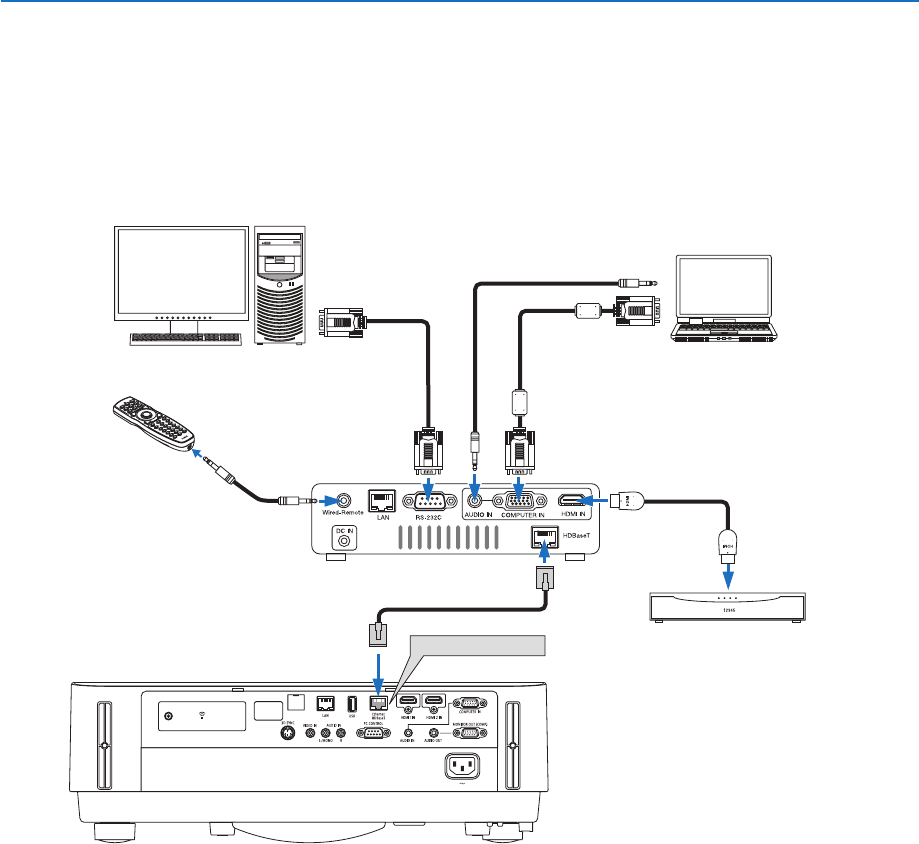

Anschlussbeispiel
Ethernet/HDBaseT
Computer (für die Steuerung) Computer (für die Ausgabe)
Beispiel eines Übertragungsgerätes
Fernbedienung
HDMI-Ausgangsvideogerät
