5. Installation und Anschlüsse

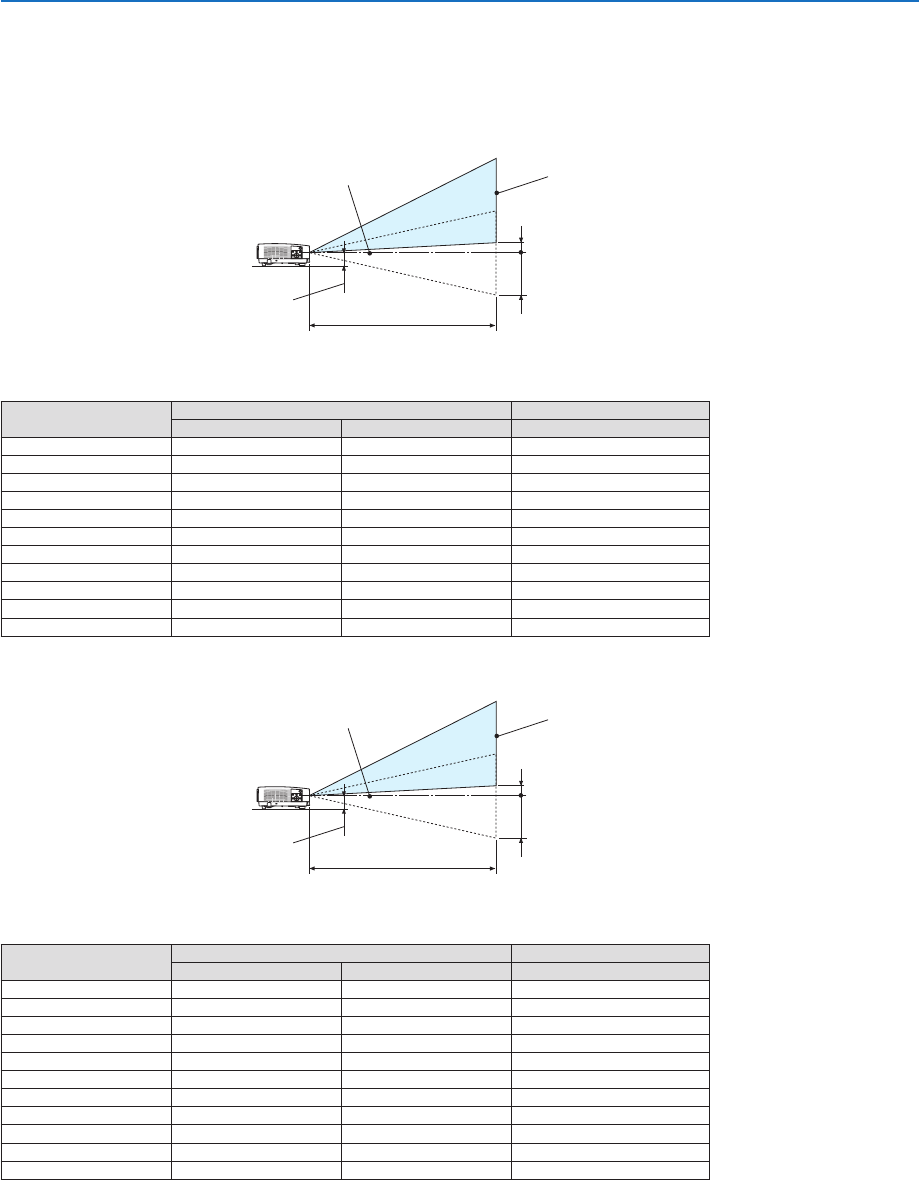

Installationsbeispiel auf einem Schreibtisch
DasnachfolgendeDiagrammzeigteinBeispiel,wennderProjektoraufeinemSchreibtischverwendetwird.
HorizontaleProjektionsposition:GleicherAbstandnachlinksundrechtsvonderLinsenmitteaus
VertikaleProjektionsposition:(siehenachfolgendeTabelle)
[P502HL]
Bildschirmoberfläche
UntererRanddesBildschirmsmit61,6%V
Messung +H
Messung -H
Unterer Rand des Bildschirms mit 0 % V
Linsenmitte
Ca. 92 bis 97 mm
Projektionsabstand L
(Hinweis)HöhevonderLinsenmittezurunterenKantedesBildschirms(mitKippfüßeneingeschraubt)
Bildschirmgröße(Zoll) ProjektionsentfernungL(m) HöheH(cm)
Breit Tele 0%V–62%V
30 0,79 1,39 −18,7 – +4,3
40 1,07 1,86 −24,9 – +5,8
50 1,34 2,34 −31,1 – +7,2
60 1,62 2,81 −37,4 – +8,7
80 2,17 3,76 −49,8 – +11,6
100 2,72 4,71 −62,3 – +14,5
120 3,28 5,66 −74,7 – +17,4
150 4,11 7,08 −93,4 – +21,7
200 5,49 9,45 −124,5 – +28,9
250 6,87 11,82 −155,7 – +36,2
300 8,25 14,19 −186,8 – +43,4
[P502WL]
Bildschirmoberfläche
Unterer Rand des Bildschirms mit 59,0 % V
Messung +H
Messung -H
Unterer Rand des Bildschirms mit 0 % V
Linsenmitte
Ca. 92 bis 97 mm
Projektionsabstand L
(Hinweis)HöhevonderLinsenmittezurunterenKantedesBildschirms(mitKippfüßeneingeschraubt)
Bildschirmgröße(Zoll) ProjektionsentfernungL(m) HöheH(cm)
Breit Tele 0%V–59%V
30 0,81 1,42 −20,2 – +3,4
40 1,09 1,90 −26,9 – +4,6
50 1,37 2,39 −33,7 – +5,7
60 1,66 2,87 −40,4 – +6,9
80 2,22 3,84 −53,8 – +9,2
100 2,78 4,81 −67,3 – +11,5
120 3,35 5,78 −80,8 – +13,8
150 4,19 7,23 −101,0 – +17,2
200 5,60 9,65 −134,6 – +23,0
250 7,01 12,08 −168,3 – +28,7
300 8,43 14,50 −201,9 – +34,5
