2. Bildprojektion (Grundbetrieb)
Einstellen der vertikalen Position eines projizierten Bildes (Linsenverstellung)
VORSICHT
NehmenSiedieAnpassungvor,wennSiehinterodernebendemProjektorstehen.EinstellenvonderVorderseite
auskönnteIhreAugendemstarkenLichtaussetzenundsiedadurchverletzen.

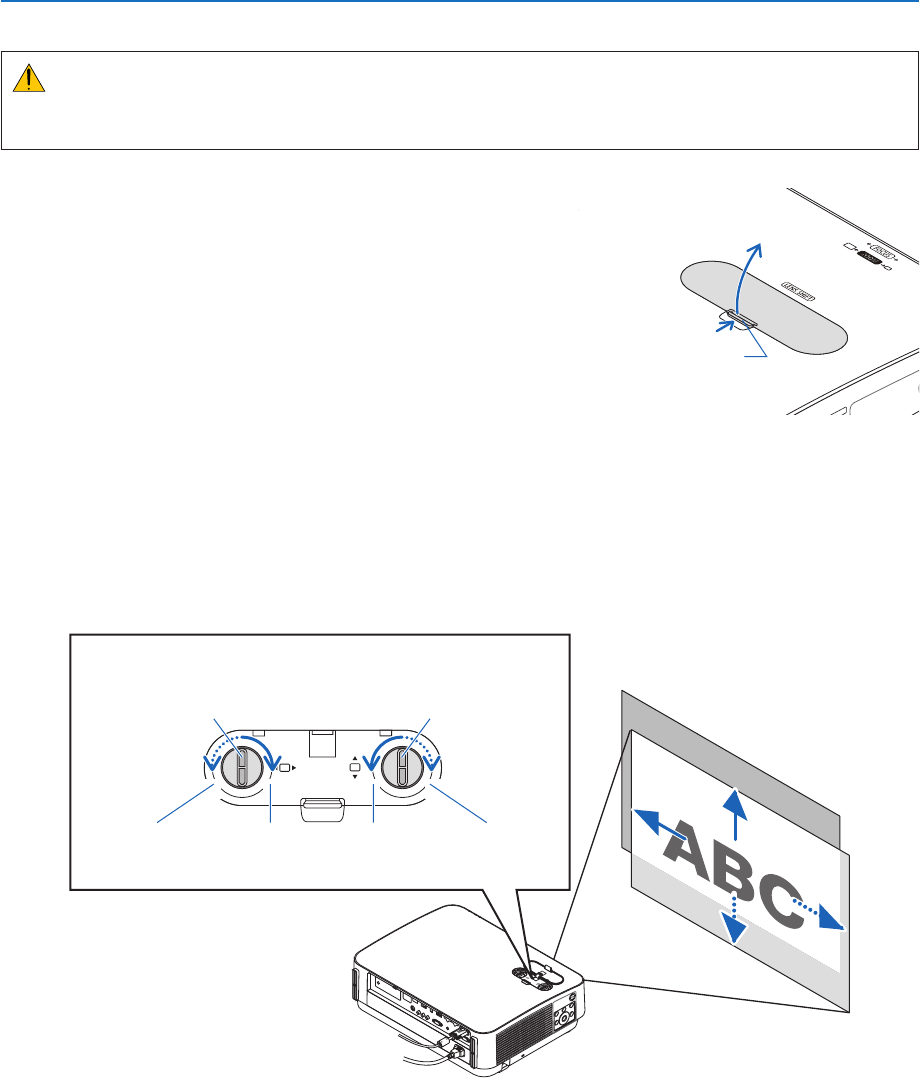

1. Öffnen Sie die Linsenverstellungsabdeckung.
Öffnen Sie sie, während der Verschluss der Abdeckung nach vorn
gedrückt ist.
• DieLinsenverstellungsabdeckungkannnichtabgenommenwerden.
Verschluss
2. DrehenSiedieEinstellräderderLinsenverstellungimodergegendenUhrzeigersinn.
Vertikales Einstellrad
Drehen Sie dieses Einstellrad im oder gegen den Uhrzeigersinn, um die Projektionsposition in vertikaler Richtung
anzupassen.
Horizontales Einstellrad
Drehen Sie dieses Einstellrad im oder gegen den Uhrzeigersinn, um die Projektionsposition in horizontaler Richtung
anzupassen.
Einstellrad der Linsenverstellung
(Horizontal)
Einstellrad für Linsenverstellung
(Vertikal)
AbwärtsNach links AufwärtsNach rechts
