1. Einführung

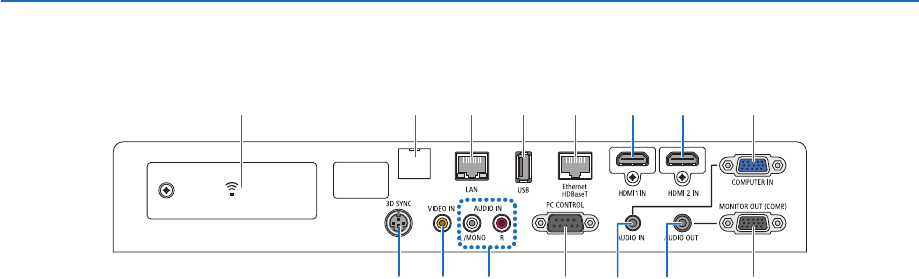

Ausstattung der Anschlussleiste
1. COMPUTERIN/Komponenten-Eingangsan-
schluss(15-poligerMini-D-Sub)
(→ Seite 73, 77, 79)
2. COMPUTER-AUDIO-EINGANG-Minibuchse
(Stereo-Mini)
(→ Seite 73, 77)
3. HDMI1IN-Anschluss(TypA)
(→ Seite 73, 74, 78)
4. HDMI2IN-Anschluss(TypA)
(→ Seite 73, 74, 78)
5. MONITOROUT(COMP.)-Anschluss(15poliger
Mini-D-Sub)
(→ Seite 75)
6. AUDIOOUT-Minibuchse(Stereo-Mini)
(→ Seite 75)
7. VIDEOIN-Anschluss(RCA)
(→ Seite 76, 79)
8. VIDEO/S-VIDEOAUDIOEINGANGL/MONO,R
(RCA)
(→ Seite 76)
9. Ethernet/HDBaseT-Port(RJ-45)
(→ Seite 80, 84)
10.LAN-Anschluss(RJ-45)
(→ Seite 80, 85)
11.USB-Anschluss(drahtlosesLAN)
(→ Seite 83)
12.USB-Anschluss(TypA)
(→ Seite 89)
13.3D-SYNCH.-Anschluss(3-poligerMini-D-Sub)
(→ Seite 35)
14.PC-STEUERUNG[PC-STEUERUNG]-Anschluss
(9-poligerD-Sub)
(→ Seite 127)
 SchließenSieandiesenAnschlusseinenPCoder
einSteuersystem an. Dadurch könnenSie den
ProjektorüberdasserielleKommunikationsprotokoll
steuern.WennSieIhreigenesSteuerungsprogramm
schreiben möchten, ndenSie dietypischen PC-
Steuercodes auf Seite 127.
15.SERVICE-Anschluss(USB-TypB)
 (nurfürServicezwecke)
14
2 6
39121011
8713 14 5
15
