1. Einführung

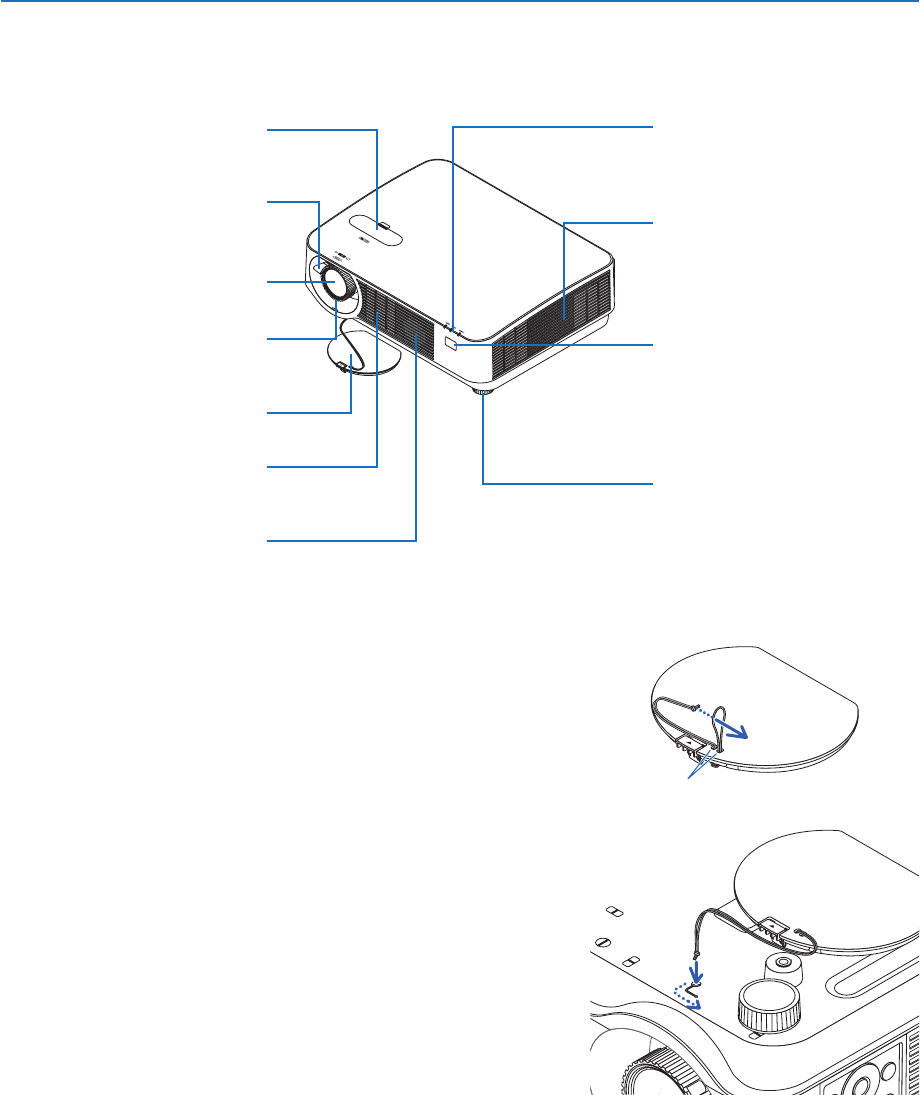

❸ Bezeichnungen der Projektorteile
Vorderseite
Lüftungsschlitze (Einlass)
(→ Seite 113)
Linsenverstellungsabdeckung
(→ Seite 17)
Objektivdeckel
Kippfuß
(→ Seite 20)
Lüftungsschlitze (Einlass)
(→ Seite 113)
Fernbedienungssensor
(→ Seite 9)
Fokusring
(→ Seite 19)
Anzeigen
(→ Seite 6)
Zoom-Hebel
(→ Seite 19)
Linse
Monauraler Lautsprecher
Befestigen des Objektivdeckel-Riemens
1. Führen Sie die Spitze des Riemens in das Objektivdeckel-Monta-
geloch ein und führen Sie den Knoten durch.
Objektivdeckel-Montageloch
2. Führen Sie den Knoten in das Riemen-Montageloch (groß) an der
Unterseite des Projektors ein, drücken Sie ihn anschließend in
das schmale (kleine) Loch hinein.
