9. Anhang
❼ PC-Steuercodes und Kabelanschluss
PC-Steuercodes
Funktion Codedaten
NETZSTROM AKTIV 02H 00H 00H 00H 00H 02H
NETZSTROM INAKTIV 02H 01H 00H 00H 00H 03H
EINGANGSAUSWAHL COMPUTER 02H 03H 00H 00H 02H 01H 01H 09H
EINGANGSAUSWAHL HDMI1 02H 03H 00H 00H 02H 01H A1H A9H
EINGANGSAUSWAHL HDMI2 02H 03H 00H 00H 02H 01H A2H AAH
EINGANGSAUSWAHL VIDEO 02H 03H 00H 00H 02H 01H 06H 0EH
EINGANGSAUSWAHL APPS 02H 03H 00H 00H 02H 01H 23H 2BH
EINGANGSAUSWAHL HDBaseT 02H 03H 00H 00H 02H 01H BFH C7H
BILDSTUMMSCHALTUNG AKTIV 02H 10H 00H 00H 00H 12H
BILDSTUMMSCHALTUNG INAKTIV 02H 11H 00H 00H 00H 13H
TONSTUMMSCHALTUNG AKTIV 02H 12H 00H 00H 00H 14H
TONSTUMMSCHALTUNG INAKTIV 02H 13H 00H 00H 00H 15H
HINWEIS:KontaktierenSieIhrenFachhändlervorOrt,wennSieeinevollständigeListeallerPC-Steuercodesbenötigen.
Kabelanschluss
Übertragungsprotokoll
Baudrate ������������������������������������������38400 Bit/s
Datenlänge
���������������������������������������8 Bits
Parität
����������������������������������������������Keine
Stoppbit
�������������������������������������������Ein Bit
X ein/aus
������������������������������������������Keine
Übertragungsverfahren
��������������������Voll-Duplex
HINWEIS:AbhängigvomGerätistmöglicherweisebeilangenKabelläufeneineniedrigereBaudrateempfehlenswert.

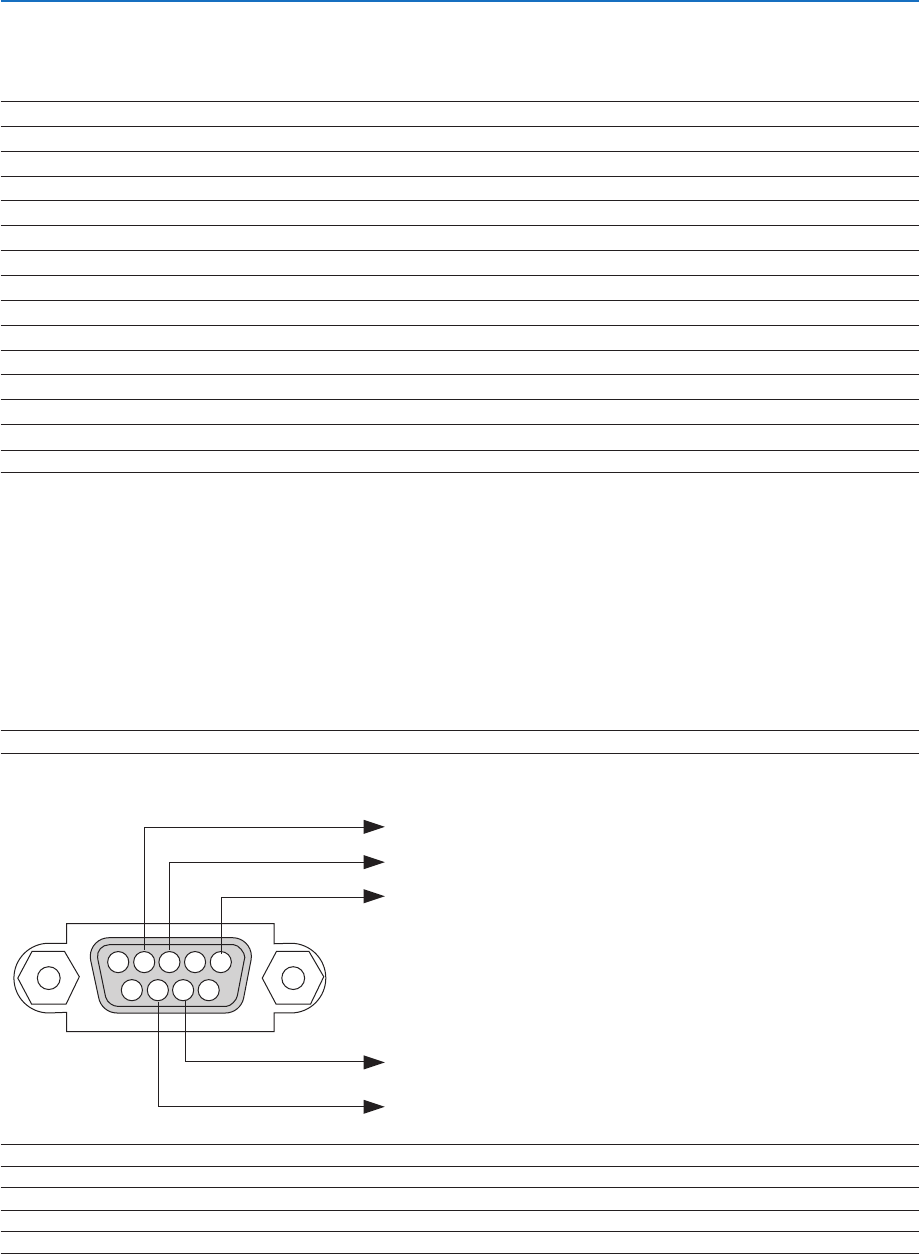

PC-Steueranschluss (9-poliger D-Sub)
15243
67 98
Zur GND des PCs
Zum RxD des PCs
Zum TxD des PCs
Zum RTS des PCs
Zum CTS des PCs
HINWEIS1:DieStifte1,4,6und9sindnichtbelegt.
HINWEIS2:ÜberbrückenSiezurVereinfachung„RequesttoSend“und„CleartoSend“anbeidenKabelendenderKabelverbindung.
HINWEIS3:BeilangenKabelläufenempehltessich,dieÜbertragungsrateinnerhalbderProjektormenüsauf9600Bit/seinzustellen.
