9. Anhang

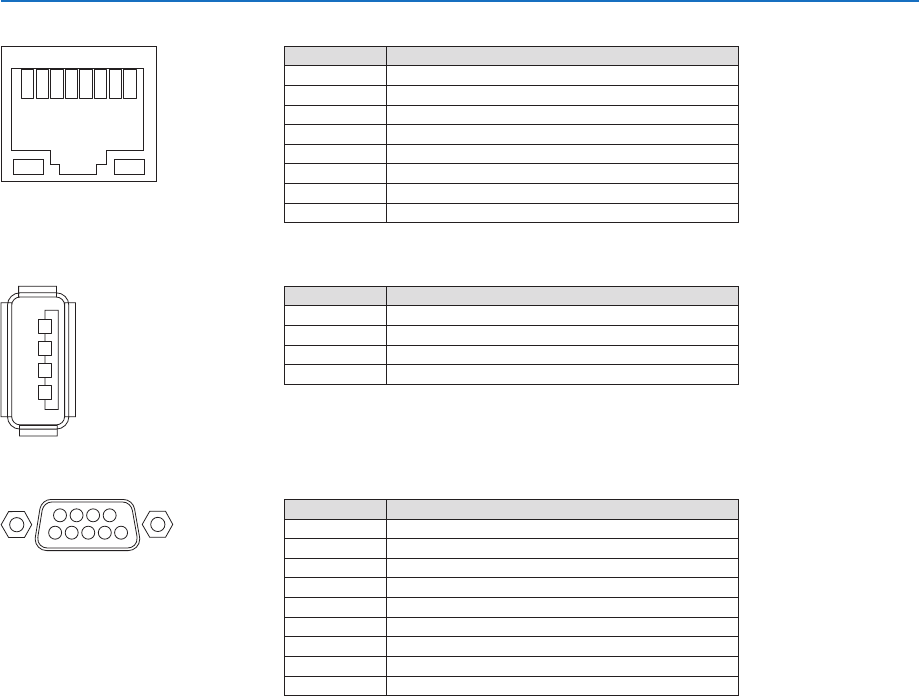

Ethernet/HDBaseT/LAN-Port (RJ-45)
12345678
Stift-Nr. Signal
1 TxD+/HDBT0+
2 TxD−/HDBT0−
3 RxD+/HDBT1+
4
Verbindungtrennen/HDBT2+
5 Verbindungtrennen/HDBT2−
6 RxD−/HDBT1−
7
Verbindungtrennen/HDBT3+
8 Verbindungtrennen/HDBT3−
USB-Anschluss (Typ A)
1
3
2
4
Stift-Nr. Signal
1 V
BUS
2 D−
3 D+
4 Erdung
PC-STEUERUNG-Port (9-poliger D-Sub)
1234
5
6789
Kommunikationsprotokoll
Stift-Nr. Signal
1
Nichtverwendet
2 RxD Empfangsdaten
3 TxD Übertragungsdaten
4 Nichtverwendet
5 Erdung
6
Nichtverwendet
7 RTS Übertragungsanfrage
8 CTS Übertragungerlaubt
9 Nichtverwendet
