9. Anhang

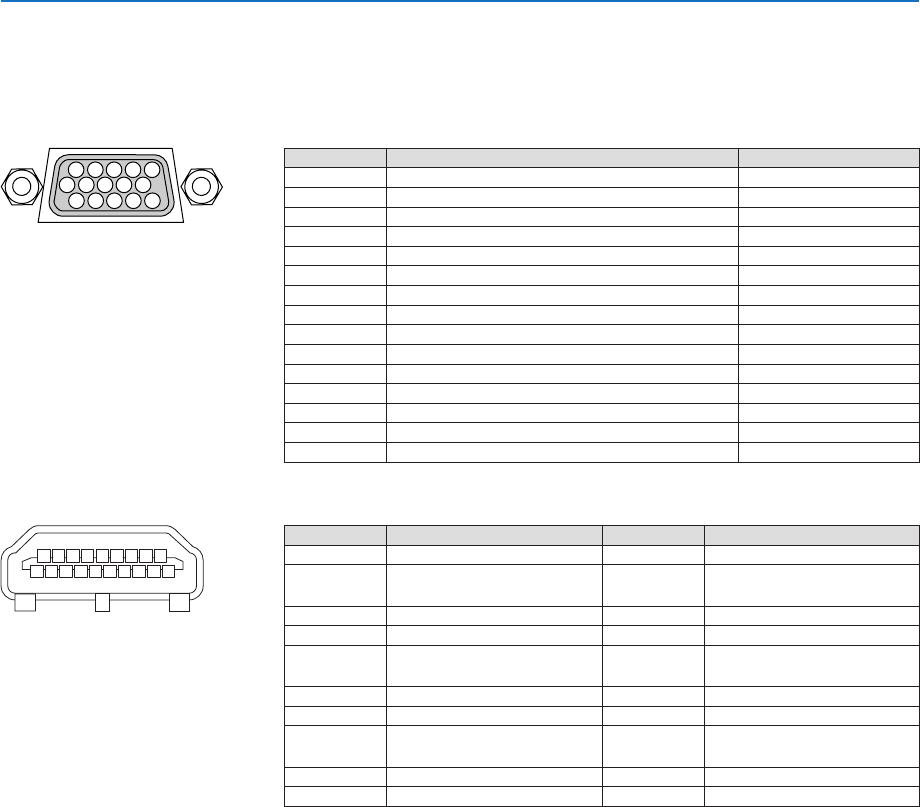

❺ Zuordnung der Stifte und Signalbezeichnungen der
Hauptanschlüsse
COMPUTER IN-Anschluss (15 poliger Mini-D-Sub)
AnschlussundSignalpegeljedesStifts
51423
10
11 12 13 14 15
6978
Signalpegel
Videosignal:0,7Vp-p(Analog)
Sync.-Signal:TTL-Pegel
Stift-Nr. RGB-Signal(Analog) YCbCr-Signal
1 Rot Cr
2
GrünoderSyncaufGrün Y
3 Blau Cb
4 Masse
5 Masse
6
RoteMasse Cr-Masse
7
GrüneMasse Y-Masse
8 Blaue Masse Cb-Masse
9 Hot-Plug
10 Sync-Signal-Masse
11 Nicht belegt
12
BidirektionaleDATEN(SDA)
13 Horizontal-SyncoderverbundenesSync
14 Vertikal-Sync
15 Datentakt
HDMI 1 IN/HDMI 2 IN-Anschluss (Typ A)
135791113151719
246810 12 14 16 18
Stift-Nr. Signal Stift-Nr. Signal
1
TMDS-Daten2+ 11 TMDS-Takt-Abschirmung
2
TMDS-Daten2Abschir-
mung
12 TMDS-Takt−
3
TMDS-Daten2− 13 CEC
4
TMDS-Daten1+ 14 Verbindung trennen
5
TMDS-Daten1Abschir-
mung
15 SCL
6
TMDS-Daten1− 16 SDA
7
TMDS-Daten0+ 17 DDC/CEC-Erdung
8
TMDS-Daten0Abschir-
mung
18 +5VStromversorgung
9 TMDS-Daten0− 19 Hot-Plug-Erkennung
10
TMDS-Takt+
