technische Beschreibung (kurz) / technical description (short) mySTM32-Board-F4D 2/2
www.myAVR.de © Laser & Co. Solutions GmbH - 10/2012 www.myAVR.com
Technische Daten Technical Data
Betriebsdaten Operating Data
Versorgungsspannung 3 – 5V Supply Voltage 3 – 5V
Betriebsstrom max . 1A Operating Current max. 1A
Betriebsspannung 3 – 5V Operating Voltage 3 – 5V
Betriebstemperatur 0 – 30 °C Operating Temperature 0 – 30 °C
Lagertemperatur -20 °C – 70 °C Storage Temperature -20 °C – 70 °C

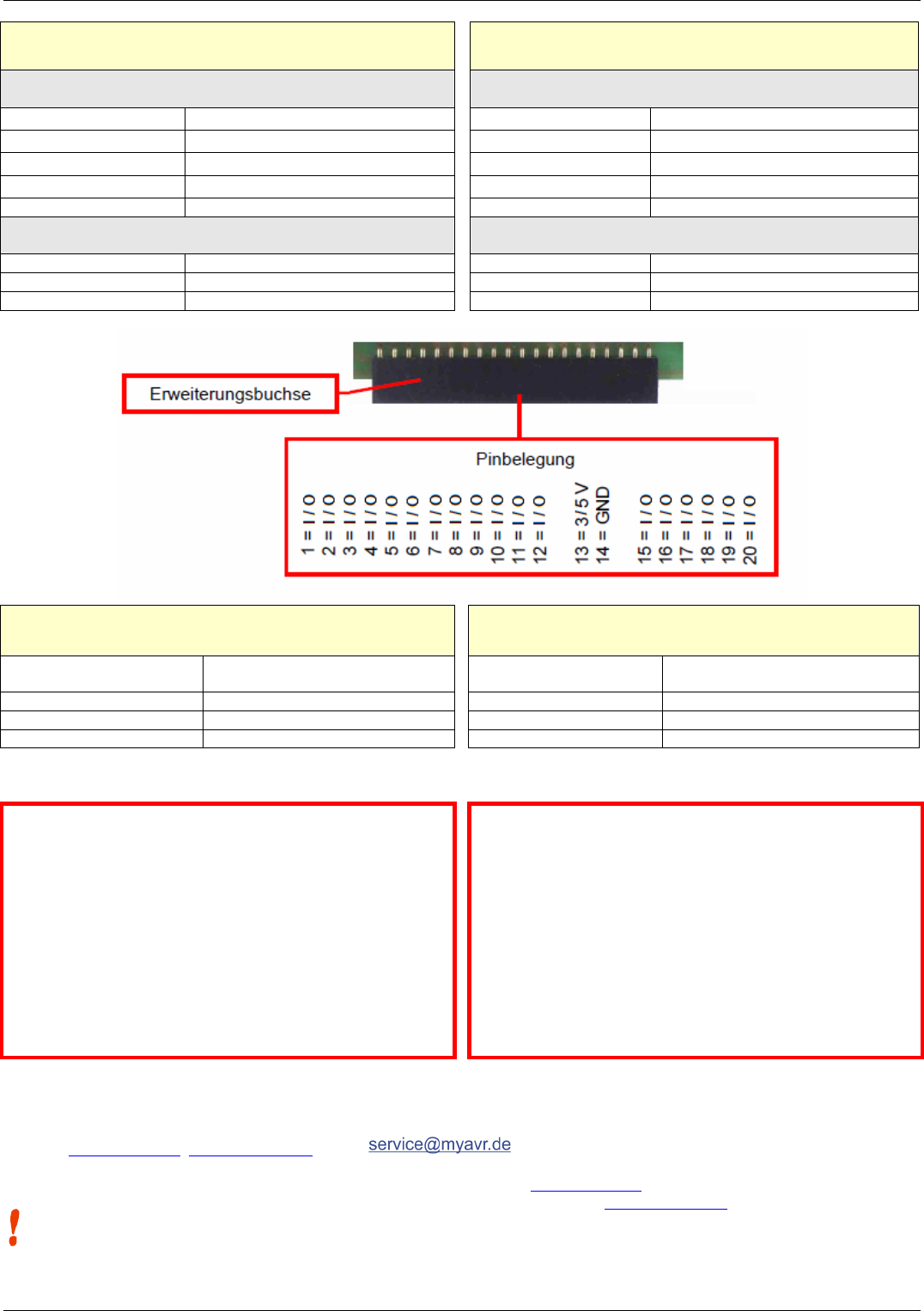

Schnittstellendaten Interface data
Pin 1 – 12, Pin 15 - 20 I/O Daten Pin 1 – 12, Pin 15 - 20 I/O data
Pin 13 3 / 5V umschaltbar Pin 13 3 / 5V switchable
Pin 14 Masse Pin 14 mass
Mechanische Daten Mechanical Data
Abmessungen Platine
(L x B x H)
122 x 78 x 15 mm
Dimensions of the board
(L X B X H)
122 x 78 x 15 mm
Masse 50 g Weight 50 g
Rastermaß 2,54 mm Grid dimensions 2.54 mm
Leiterplattenmaterial FR4; 1,5 mm; 0,35µm Cu PCB material FR4; 1,5 mm; 0,35µm Cu
Allgemeine Sicherheitshinweise
Grundsätzlich ist mySTM32-Board-F4D nur zum Einsatz unter
Lern- und Laborbedingungen konzipiert. Er ist nicht vorgesehen
und nicht dimensioniert zur Steuerung realer Anlagen. Bei
vorschriftsmäßigem Anschluss und Betrieb treten keine
lebensgefährlichen Spannungen auf. Beachten Sie trotzdem die
Vorschriften, die beim Betrieb elektrischer Geräte und Anlagen
Gültigkeit haben. Wir versichern, dass die Leiterplatte durch den
Hersteller getestet wurde. Für fehlerhaften und/oder
vorschriftswidrigen Einsatz des Boards übernehmen wir keine
Garantie.
Safety Guidelines
mySTM32-Board-F4D is designed for educational and
experimental use only. It is not intended and not dimensioned to
control real industrial facilities. At correct use there will not occur
extremely dange
rous voltages. Nevertheless, be aware of
general guidelines for using electronic devices. We assure that
the PCB has been tested by the producer. For incorrect use
and/or application contrary to technical regulations we are not
liable.
Hersteller / Producer
Laser & Co. Solutions GmbH · Promenadenring 8 · 02708 Löbau, Deutschland/Germany
Internet: www.myAVR.de, www.myAVR.com Email:
Die aktuellsten Dokumente zum mySTM32-Board-F4D finden Sie unter
www.myAVR.de im Downloadbereich.
The latest documents for the mySTM32-Board-F4D you can find at our homepage www.myAVR.com under „Download“.
Abbildungen können vom Inhalt abweichen. Änderungen im Sinne des technischen Fortschrittes behält sich der Hersteller vor.
Images may vary from the content. The manufacturers retains changes in terms of technical advances.
