User`s manual

97
ALGEMENE INFORMATIE
96

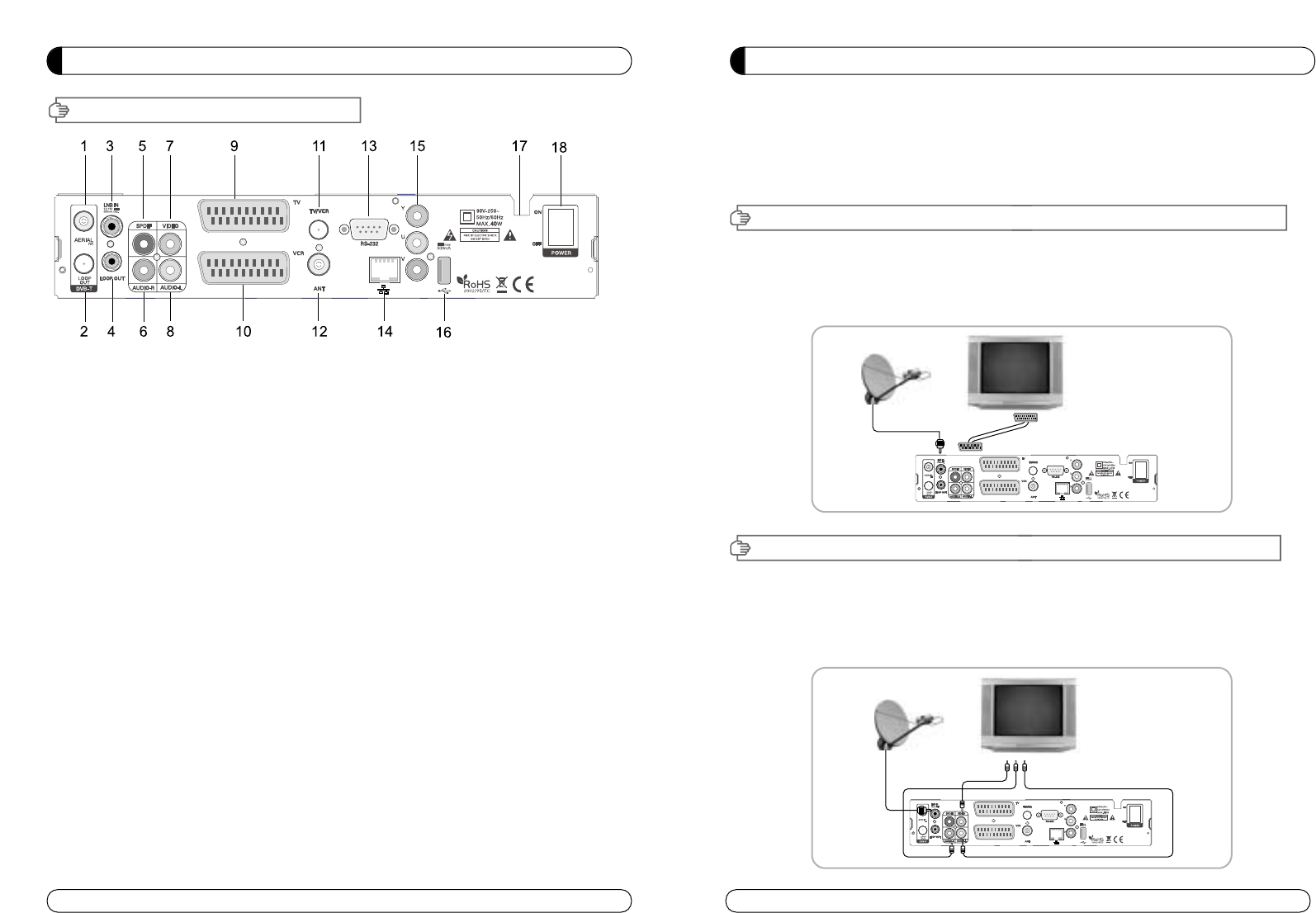

V. ACHTERKANI PANEEL
1. LNB IN Aansluiting voor de antennekabel.
1. AERIAL Verbinding met terrestrische antennekabel.
2. LOOP OUT Verbinding met andere ontvanger.
3. LNB IN Verbinding met satellite antennekabel.
4. LNB OUT Verbinding met andere ontvanger.
5. DIGITAL AUDIO Uitgang ten behoeve van audio versterker.
6. AUDIO-R Verbinding naar AUDIO RECHTS van TV of ander apparaat.
7. VIDEO Verbinding VIDEO van TV of ander apparaat.
8. AUDIO-L Verbinding naar AUDIO LINKS van TV of ander apparaat.
9. TV SCART Verbinding naar TV SCART kabel.
10. VCR SCART Verbinding naar VCR SCART kabel.
11. TV/VCR Verbinding naar TV of VCR.
12. ANT Verbinding naar ingang TV antenne.
13. RS 232 Verbinding naar personal computer for software upgrade.
14. ETHERNET Verbinding naar LAN kabel.
15. YUV Verbinding naar YUV connector van TV of VCR.
16. USB Verbinding voor USB Memory.
17. POWER SUPPLY 90~250V AC, 50/60Hz, 40W.
18. POWER BUTTON Schakelt AAN/UIT.
INSTALLATIE
Dit hoofdstuk beschrijft verschillende mogelijkheden voor het aansluiten van de ontvanger met een
TV, VCR en HI-FI systeem.
U kunt kiezen uit de volgende configuraties die wij beschrijven.
Mocht u toch problemen ondervinden dan verwijzen wij u voor eventuele hulp naar de distributeur of
verkooppunt.
Controleer dat de volgende onderdelen in de verpakking samen met de ontvanger zitten.
I-1. Aansluiten van de ontvanger naar de TV via een Scart kabel
Sluit het ene uiteinde van de Scart kabel aan de TV scart aansluiting aan de achterkant van uw ontvanger en
het andere uiteinde aan de Scart aansluiting achter op uw TV
II-1.Aansluiten van de ontvanger met de TV via een RCA kabel
Sluit de RCA-rood plug aan de Audio-R connector, de witte aan de Audio-L en de gele aan de Video-Connector
aan de achterkant van de ontvanger met dezelfde connectors aan de achterkant van uw TV of VCR toestel.
I. AANSLUITEN ONTVANGER MET TV
II. AANSLUITEN ONTVANGER MET TV VIA RCA KABEL
