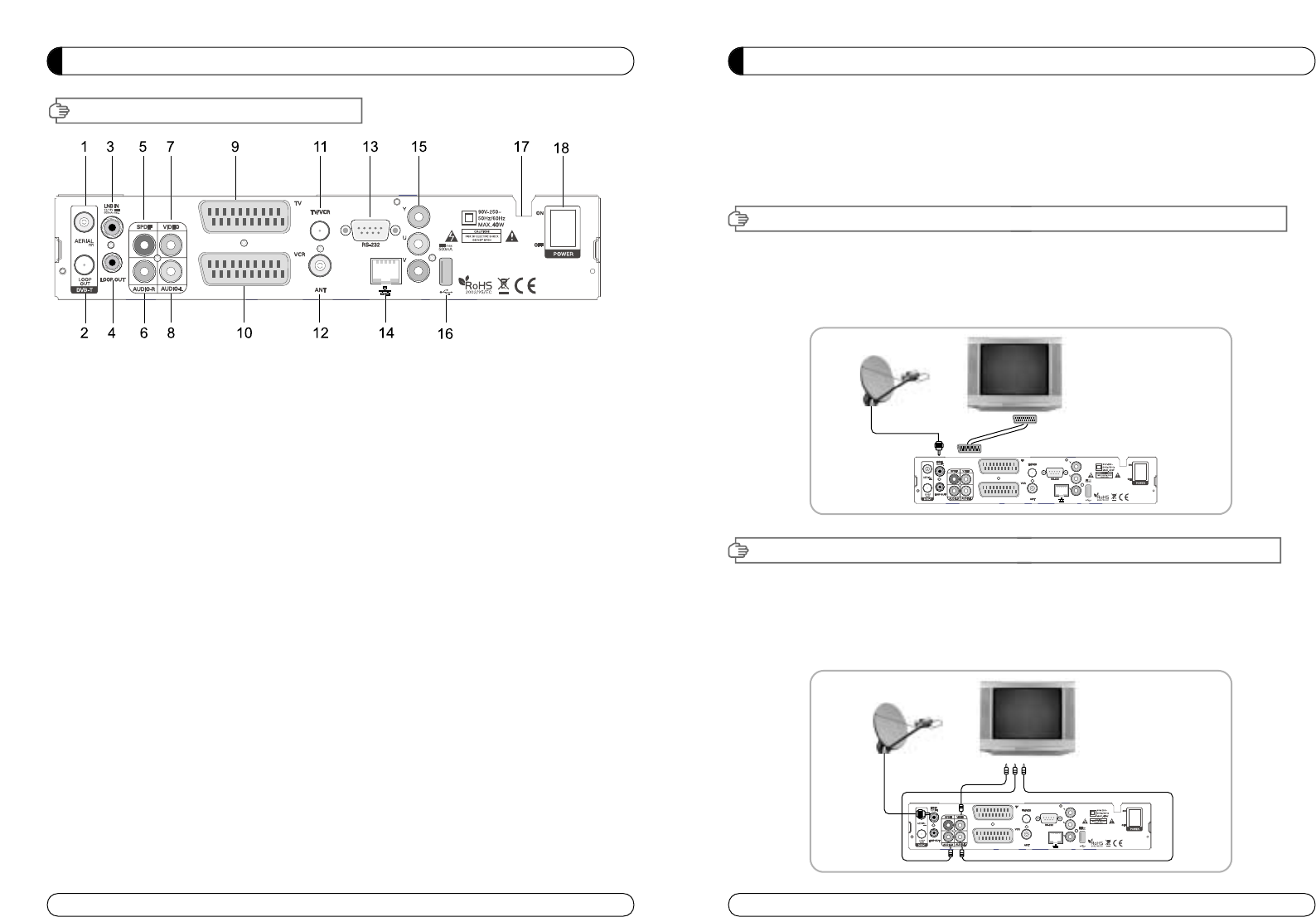

V. PANEL TRASERO
1. AERIAL Conectar al cable de antena Terrestre.
2. LOOP OU Conectar a otro STB (receptor).
3. LNB IN Conectar al cable de antenna de Satélite.
4. LNB OUT Conectar a otro STB (receptor).
5. AUDIO DIGITAL Salida para conectar a un amplificador digital.
6. AUDIO-R Conectar a la entrada AUDIO DERECHO del TV u otro equipo.
7. VIDEO Conectar a la entrada de VIDEO del TV u otro equipo.
8. AUDIO-L Conectar a la entrada AUDIO IZQUIERDO del TV u otro equipo.
9. TV SCART Conectar al cable EUROCONECTOR TV.
10. VCR SCART Conectar al cable EUROCONECTOR VCR.
11. TV/VCR Conectar al TV ó VCR.
12. ANT Conectar a la entrada de antena de TV.
13. RS 232 Conectar al ordenador personal para actualizaciones de software.
14. ETHERNET Conectar al cable LAN.
15. YUV Conectar a los jack YUV del TV ó VCR
16. USB Conectar al Puerto USB.
17. FUENTE DE ALIMENTACIÓN 90~250V AC, 50/60Hz, 40W.
18. BOTÓN DE ALIMENTACIÓN Encendido / Apagado.
INSTALACIÓN DEL EQUIPO
Esta sección explica varias maneras de conectar el receptor a tu TV, VCR
y sistema HI-FI.
Se puede elegir una de las siguientes configuraciones que recomendamos.
Si tiene algún problema ó necesita ayuda, consulte a su distribidor ó punto de venta.
Por favor comprobar que los siguientes articulos están incluidos con el receptor en su caja.
I-1.Conectar el receptor al TV con cable euroconector
Conectar un extremo del cable euroconector al conector TV SCART del panel trasero
del receptor y el otro extremo al conector SCART del TV.
II-1.Conectar el receptor al TV con un cable RCA (CINCH)
Conectar el cable RCA Rojo al conector Audio-R, el Blanco al Audio-L y el Amarillo al Video del panel
trasero del receptor y el otro extremo del cable a los mismos conectores colores del VCR.
I. CONECTAR EL RECEPTOR AL TV CON CABLE EUROCONECTOR
II. CONECTAR EL RECEPTOR AL TV Y VCR CON CABLE RCA (CINCH)
