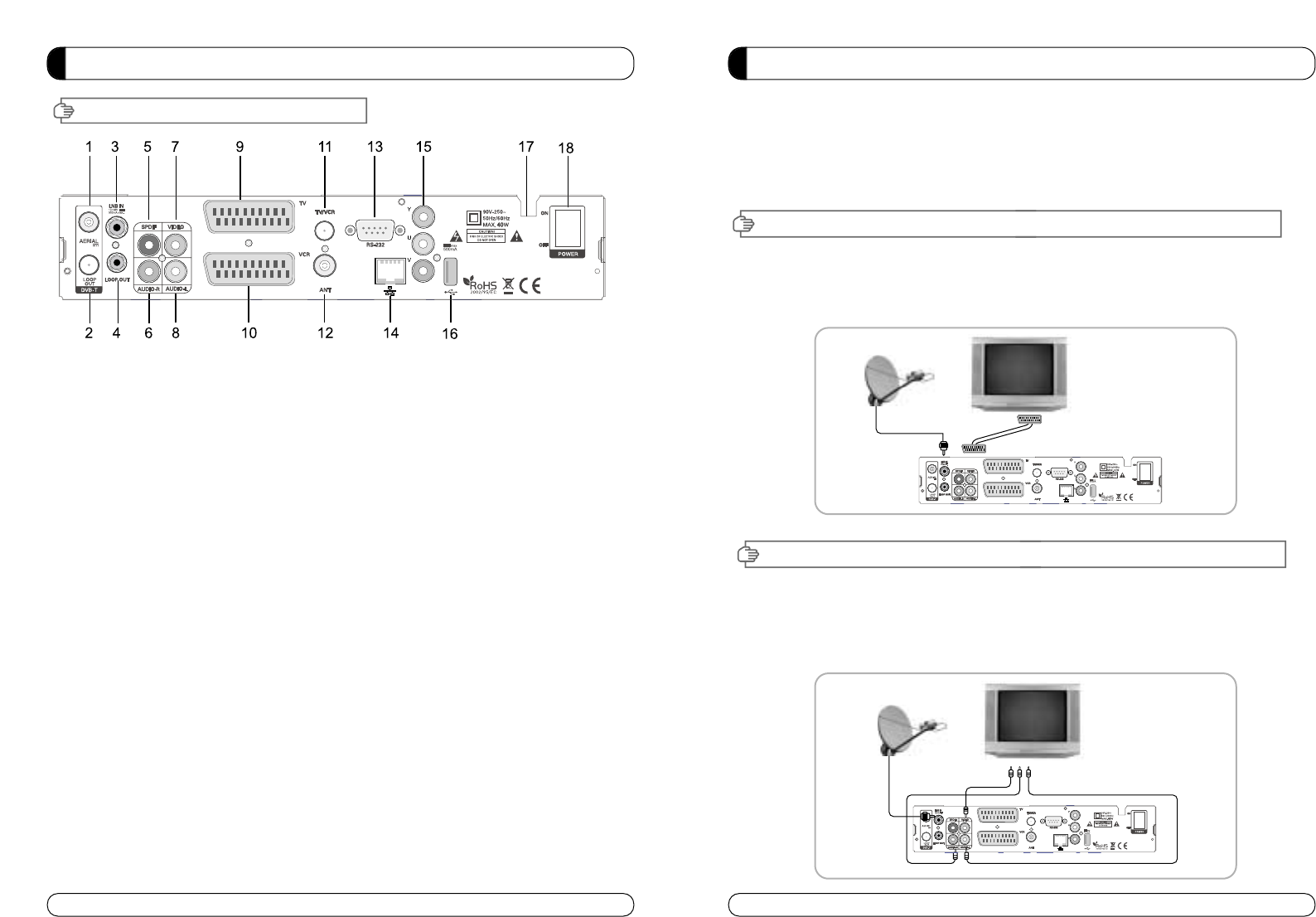

V. PAINEL TRASEIRO
1. ANTENA Liga ao cabo de antena Terreste.
2. LOOP OUT Liga a outro Receptor.
3. LNB IN Liga ao cabo de antena Satélite.
4. LNB OUT Liga a outro Receptor.
5. DIGITAL AUDIO Saída para ligação a amplificador digital.
6. AUDIO-R Liga a ÁUDIO DIREITO da TV ou de outro equipamento.
7. VIDEO Liga a VÍDEO da TV ou de outro equipamento.
8. AUDIO-L Liga a ÁUDIO ESQUERDO da TV ou de outro equipamento.
9. TV SCART Liga ao cabo SCART da TV.
10. VCR SCART Liga ao cabo SCART do VCR.
11. TV/VCR Liga à TV ou ao VCR.
12. ANT Liga à entrada de antena TV.
13. RS 232 Liga ao computador pessoal para actualização de software.
14. ETHERNET Liga ao cabo LAN.
15. YUV Liga a YUV da TV ou do VCR.
16. USB Liga ao dispositivo USB.
17. POWER SUPPLY 90~250V AC, 50/60Hz, 40W.
18. POWER BUTTON Botão de Ligar/Desligar.
INFORMAÇÃO GERAL INSTALAÇÃO DO EQUIPAMENTO
Esta secção exemplifica várias maneiras de ligar o receptor ao seu televisor, videogravador
e sistema Hi-Fi. Poderá escolher uma das configurações aqui recomendadas.
Se tiver algum problema ou necessitar de ajuda, consulte o seu distribuidor ou o fornecedor
de serviço.
I-1. Ligação do receptor à TV através do cabo SCART.
Ligue uma das extremidades do cabo SCART à tomada TV SCART situada no painel traseiro do receptor e
a outra extremidade à entrada SCART do seu televisor.
II-1.Ligação do receptor à TV com o cabo RCA.
Ligue uma extremidade do cabo RCA aos terminais Áudio-R (vermelho), Áudio-L (branco) e Vídeo
(amarelo) no painel traseiro do receptor e a outra extremidade a Áudio-R (vermelho), Áudio-L (branco)
e VÍDEO (amarelho) da TV.
I. LIGAÇÃO DO RECEPTOR À TV
II. LIGAÇÃO DO RECEPTOR À TV COM O CABO RCA
