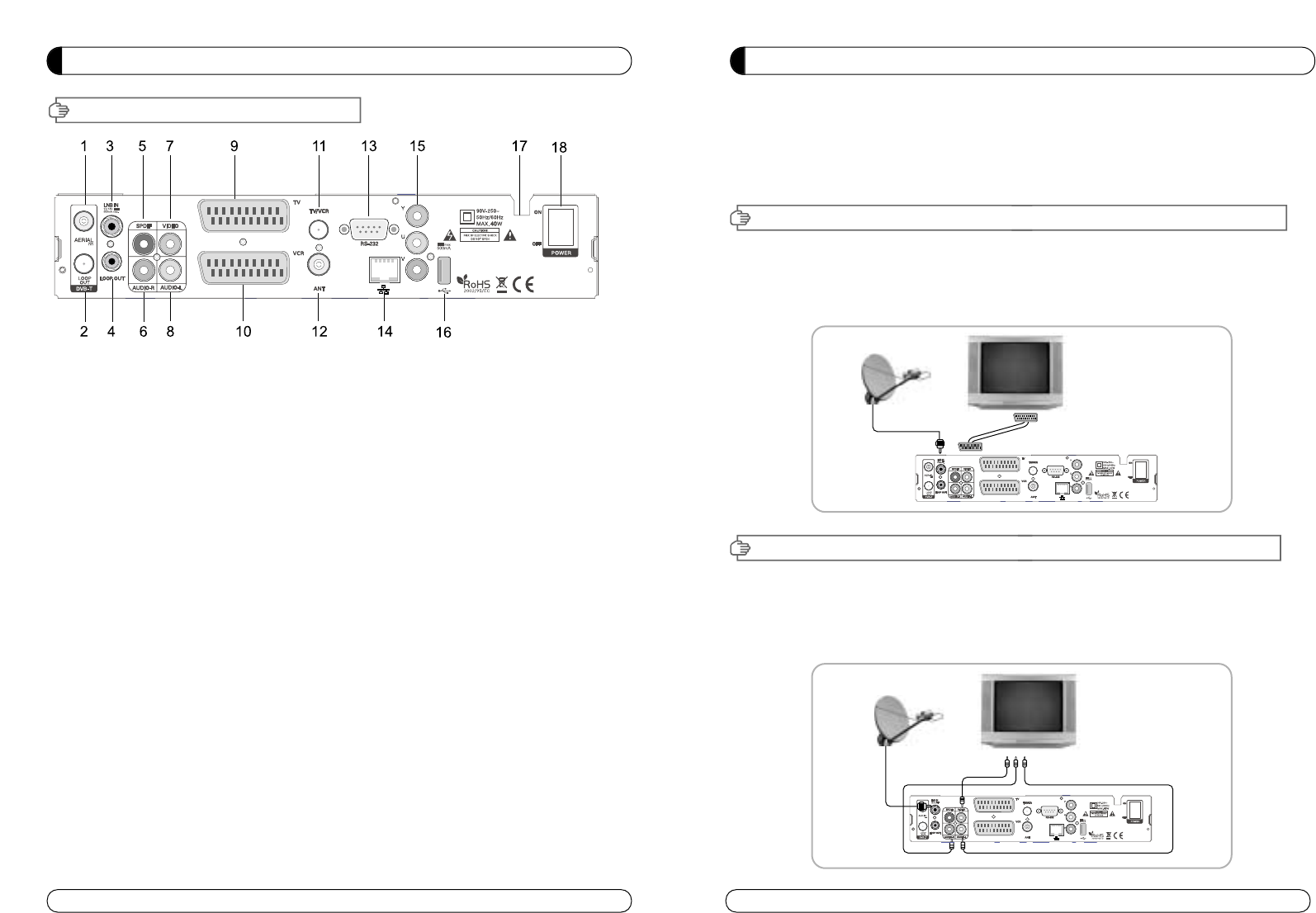

V. FAÇADE FRONTAL
1. AERIAL Raccorder au cable de l'antenne Terrestre.
2. LOOP OUT Raccorder a un autre STB (recepteur).
3. LNB IN Raccorder au cable de l'antenne du satellite
4. LNB OUT Raccorder a un autre STB (recepteur).
5. AUDIO NUMERIQUE Sortie pour raccorder a un amplificateur numérique.
6. AUDIO-R Raccorder a l'entrée AUDIO DROITE du TV ou d'un autre appareil.
7. VIDEO Raccorder a l'entrée VIDEO du TV ou d'un autre appareil.
8. AUDIO-L Raccorder a l'entrée AUDIO GAUCHE du TV ou d'un autre appareil.
9. TV SCART Raccorder avec le cable EUROCONNECTEUR TV.
10. VCR SCART Raccorder avec le cable EUROCONNECTEUR VCR.
11. TV/VCR Raccorder au TV ou VCR.
12. ANT Raccorder a l'entrée de l'antenne du TV.
13. RS 232 Raccorder a l'ordinateur pour des actualizations de logiciel.
14. ETHERNET Raccorder avec le cable LAN.
15. YUV Raccorder en YUV au TV ou VCR.
16. USB Raccorder avec le port USB.
17.
SOURCE D'ALIMENTATION 90~250V AC, 50/60Hz, 40W.
18.
BOUTON D'ALIMENTATION Allumé/Éteinte
INSTALLATION DE L’APPAREIL
Cette section explique differents modes pour raccorder le récepteur au TV, VCR et système HI-FI. .
Vous pouvez choisir une des suivantes configurations que recommandées. Si vous avez quelque probléme ou vous
avez besoin d’aide, consulter votre distributeur ou point de vente.S’il vous plaît, assurer-vous que les suivants
articles sont présents avec le récepteur.
I-1.Raccorder le récepteur au TV avec un cable péritel
Raccorder une extrémité du cable péritel au connecteur TV SCART du panneau arrière du récepteur et
l’autre extrémité au connecteur SCART du TV
II-1. Raccorder le récepteur au TV avec un cable RCA (CINCH)
Raccorder le cable RCA Rouge au connecteur Audio-R, le Blanc au Audio-L et le Jaune au Video du panneau
arrière du récepteur et l’autre extrémité du cable aux connecteurs de mêmes couleurs du VCR
I. RACCORDER LE RÉCEPTEUR AU TV
II. RACCORDER LE RÉCEPTEUR AU TV ET VCR AVEC UN CABLE RCA (CINCH)
