PAGE 32 — MQ DRY PRIME PUMP • PARTS MANUAL — REV. #5 (10/12/2009)

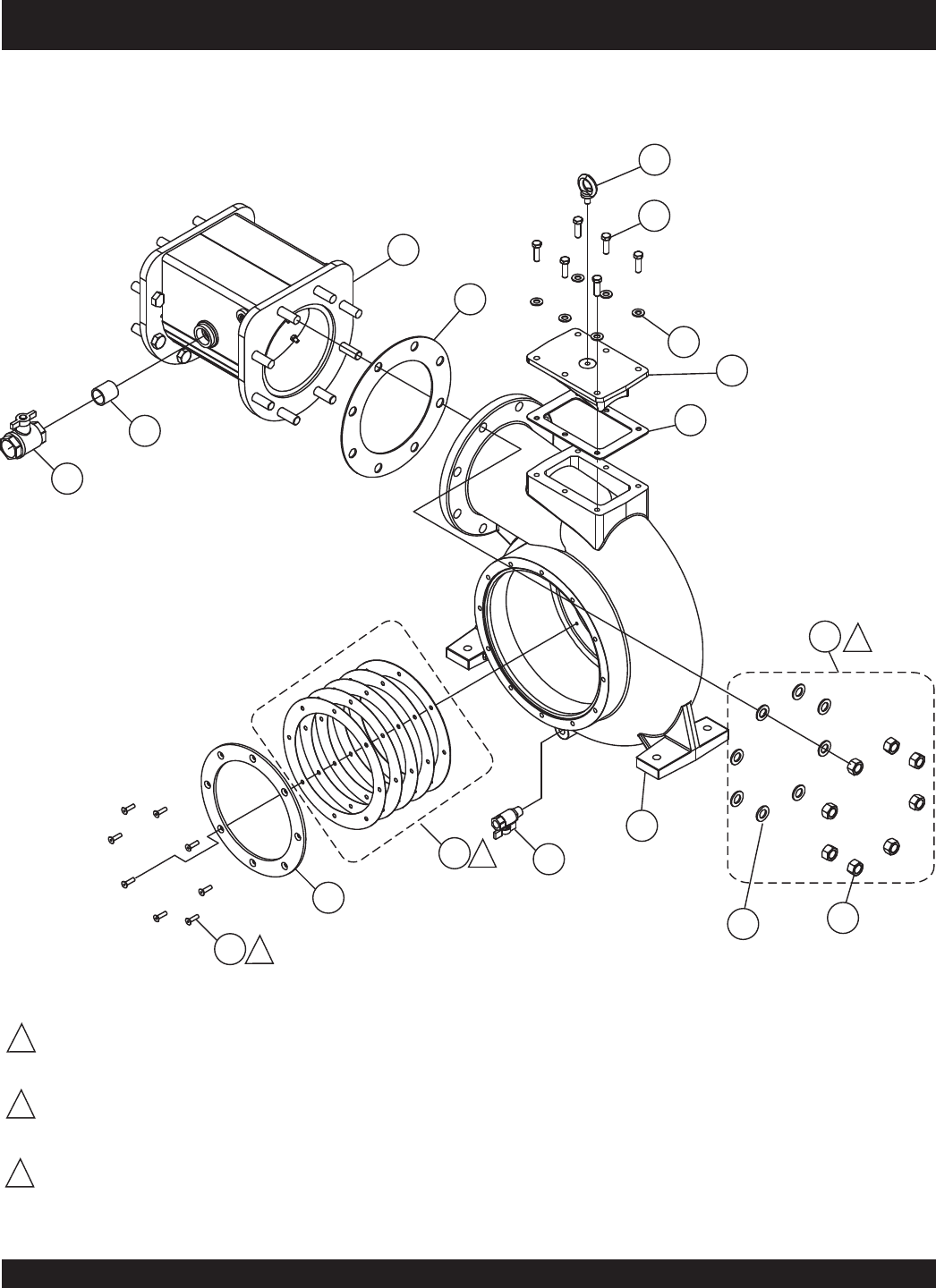

VOLUTE AND CHECK VALVE ASSY.
VOLUTE AND CHECK VALVE ASSY.
2
1
3
SHIM AS NECCESARY TO OBTAIN .020” +- .010” CLEARANCE
BETWEEN IMPELLER AND
WEAR PLATE
USE THREADLOCK: HIGH TEMP LOCTITE BLUE 246 OR EQUIVALENT.
TORQUE TO 14 FT-LBS. (18.9 N-m).
1
3
USE THREADLOCK: HIGH TEMP LOCTITE BLUE
272 OR EQUIVALENT.
2
6
5
12
11
2
4
1
9
8
14
15
16
3
10
7
13
17
