Sender und / oder Pilot auf. Die Entladung durch
einen statischen Funkenüberschlag könnte den
Sender stören oder beschädigen oder gar den Pi-
loten gefährden. Auch beim Heraufziehen eines
Gewitters treten diese Zusammenhänge auf.
• Gegenmaßnahmen:
Betrieb schnellstmöglich einstellen, einige Schritte
den Berg hinunter laufen, um an eine weniger ex-
ponierte Stelle zu kommen und niemals bei einem
Gewitter oder in der Nähe eines Gewitters fliegen.
• Abstand zu Mobiltelefonen halten!
Generell empfehlen wir, Mobiltelefone und andere
Geräte, die die Konzentration des Piloten beein-
trächtigen können, abzuschalten.
• Die SMART SX ist gegen Störungen durch elekt-
romagnetische Felder, wie z.B. durch Mobiltelefo-
ne, geschützt. Die gesetzlich vorgeschriebenen
Anforderungen an die Einstrahlfestigkeit werden
deutlich übertroffen. Die rasante Entwicklung und
die enorme Vielfalt an Geräten im Mobilfunk, füh-
ren jedoch zu einem nur schwer einschätzbaren
Restrisiko. Wir empfehlen daher während des Be-
triebes einen Sicherheitsabstand zu eingeschalte-
ten Mobiltelefonen von mindestens 2 m einzuhal-
ten.
5. L
IEFERUMFANG / ZUBEHÖR

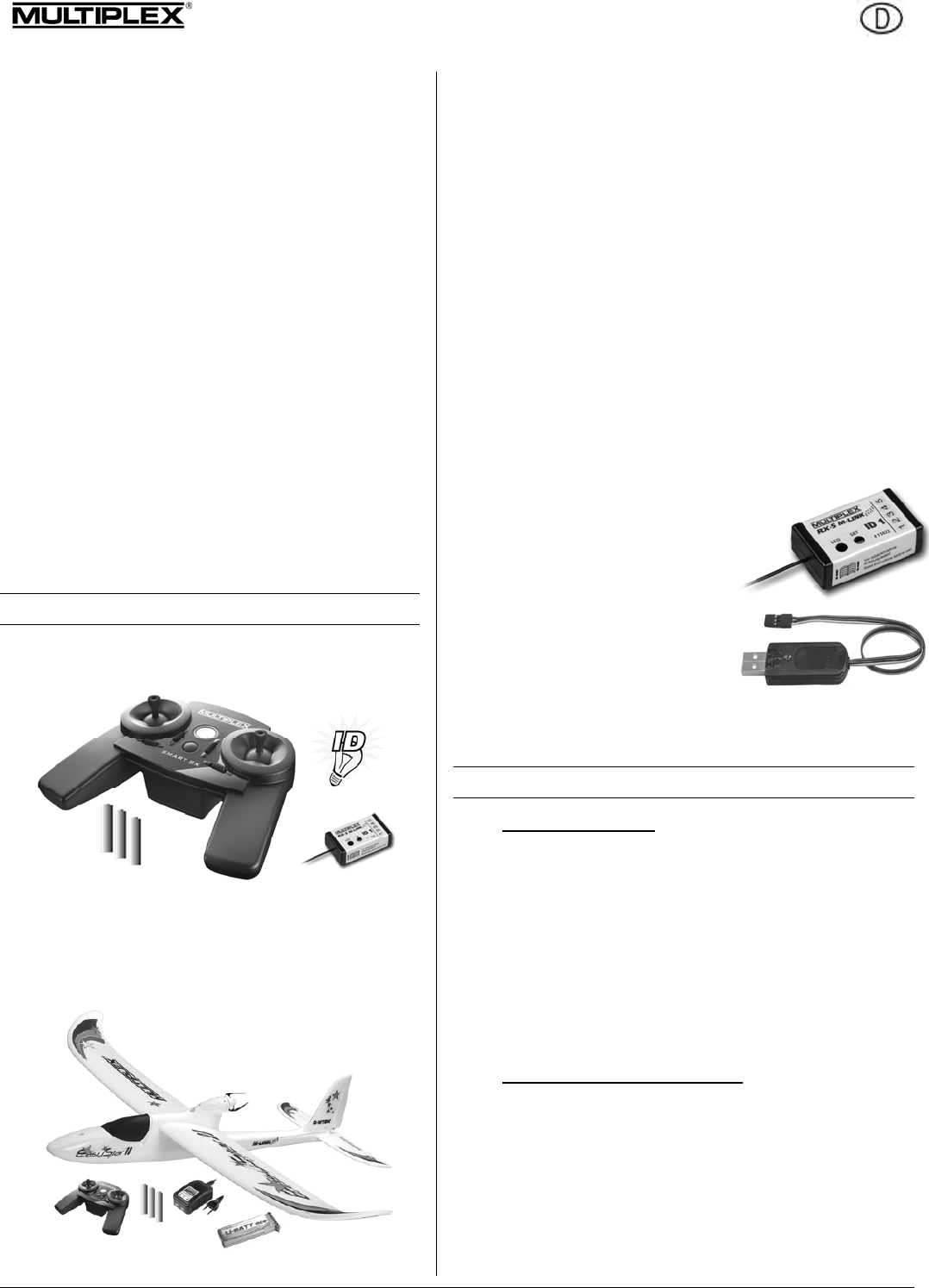

Zum Lieferumfang des SMART SX Fernsteuerungs-
Sets gehören, entsprechend der folgenden Abbildung.
• Sender SMART SX M-LINK
• Empfänger RX-5 light M-LINK ID 1
• 3 Batterien Typ AA
• mehrsprachige Anleitung
Sollte der Sender zusammen mit einem MULTIPLEX RTF
Flugmodell erworben sein, gehört zum Lieferumfang zu-
sätzlich das Flugzeug, ein angepasster Flugakku und ein
230 V Ladegerät, wie aus der obigen Abbildung zu erse-
hen.
Optional kann als Zubehör der Sender mit Aluknüppel aus-
gerüstet werden (siehe Kap. 7.19). Es stehen Aluknüppel in
der Farbe schwarz (# 7 3305) und orange (# 7 3306) zur
Verfügung.
Der Sender wird in zwei verschieden Stickmodi geliefert
(siehe Kap. 7.8):
• SMART SM M-LINK Mode 1 + 3 (# 1 5300)
• SMART SM M-LINK Mode 2 + 4 (# 1 5301)
Folgendes Zubehör steht zur Verfügung:
• Empfänger RX-5 light M-LINK
Wenn Sie z.B. ein MULTIPLEX RR Modell, einen nor-
malen Bausatz (Kit) oder ein anders Modell bauen und
ausrüsten möchten, benöti-
gen Sie einen M-LINK Emp-
fänger, achten Sie dabei auf
die jeweilige ID-Nummer in
Abhängigkeit zum jeweiligen
Modell (siehe Kap. 7.15).
• USB-PC Kabel (# 85149)
Um über den Port im Batterie-
fach ein Update der Firmwa-
re, durchzuführen, oder neue
RR+ Modelleinstellungen zu
laden benötigen Sie einen USB Adapter mit Uni-
Stecker (siehe Kap. 7.18).
6. TECHNISCHE DATEN
6.1 Sender SMART SX
Frequenzband: 2,4 GHz
Übertragungsart: FHSS M-LINK
Antenne: integrierte IOAT Antenne
Servokanäle: 6
Modellspeicher: 50
Servoimpulsformat: 1,5 +/- 0,55 ms (bei 100 % Weg)
Stromversorgung: 3 Zellen, Mignon (AA)
Stromaufnahme: ca. 85 mA
Gewicht: ca. 355 g (incl. Batterien)
Maße (L x B x H): ca. 193 x 148 x 53 mm
6.2 Empfänger RX-5 light M-LINK
Servokanäle: 5
Stecksystem: UNI
Empfangssystem: 2,4 GHz FHSS
Betriebsspannung: 3,5 v … 9,0 V
Stromversorgung: 4 -6 Zellen NiXX, 2s LiXX
Zulässiger Betriebs-
temperatur Bereich: - 20
o
C … + 55
o
C
Gewicht: ca. 7 g
Maße (L x B x H): ca. 34 x 19,5 x 11 mm
