Operating instructions

SMART SX
_________________________________________________________________________________________________________

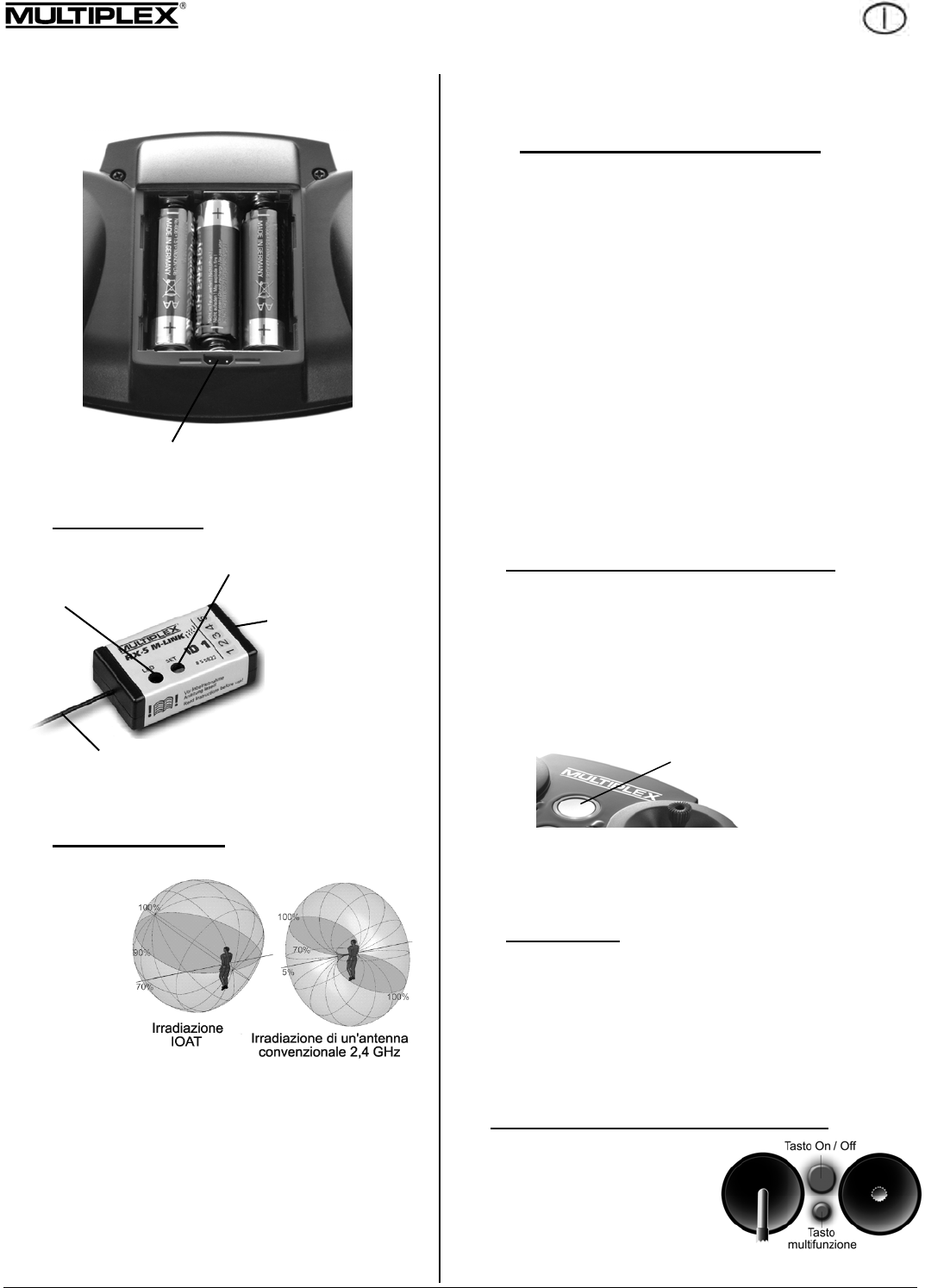

Pagina 48
SMART SX instructions # 985 5353 (23.07.2012 PaCh) • Errors and omissions excepted •
©
MULTIPLEX
Pulsante SET
Comparto batterie con celle inserite (mantenete
sempre la corretta polarità come mostrato in figu-
ra).
7.2 Controlli ricevente
7.3 Antenna trasmittente
La trasmitten-
te è assem-
blata con
un’antenna
che sfrutta la
nuova tecno-
logia brevet-
tata IOAT.
L’antenna
integrata mo-
stra uno
schema di irradiazione ottimo per l’utente e comple-
tamente nuovo nella sfera dei sistemi trasmittenti RC:
tutta l’energia radiata è esattamente concentrata nella
zona di volo. L’antenna 2.4 GHz integrata nella scato-
la della trasmittente è sempre orientata nella direzione
ideale, raddoppiando la densità del segnale dal colle-
gamento radio al modello. In congiunzione con la
direzione ottimizzata della trasmissione, questo si-
stema di antenna rappresenta un significativo miglio-
ramento nella sicurezza della trasmissione: la capacità
effettiva è di molto oltre i limiti visivi.
7.4 Inserimento pile a secco / ricaricabili
La trasmittente SMART SX è alimentata da tre pile a secco
tipo AA; nel pacco è incluso un set di pile. Aprire il vano
batteria sul retro della radio e inserire le batterie come de-
scritto nella figura a pagina 7, quindi chiudere nuovamente
il vano batteria. Rimuovete le pile dalla trasmittente se sa-
pete di non riutilizzarla per lungo tempo, per esempio du-
rante la pausa invernale.
Nota:
È essenziale inserire le pile seguendo la corretta polarità. Il
polo negativo di ogni pila deve corrispondere con il contatto
a molla. Una polarità invertita potrebbe rovinare la trasmit-
tente e/o le pile.
È anche possibile utilizzare tre pile ricaricabili invece che le
pile a secco. In ogni caso, queste pile devono essere sem-
pre ricaricate esternamente alla trasmittente perché non è
presente alcun alloggiamento di carica. Assicuratevi di
usare un caricabatterie adatto.
7.5 Controllo voltaggio / tempi d’operazione
La porta SMART SX è dotata di una funzione di allarme
contro la bassa tensione con regolazione fissa. Se le celle
della batteria / pacco batteria si stanno scaricando, scatta
un segnale acustico e il LED lampeggia passando dal colo-
re giallo al rosso. Se questo dovesse succedere, atterrate il
modello o cessate tutte le operazioni immediatamente, e
inserite pile nuove o completamente cariche.
Grazie al requisito tipico di bassa energia
dell’apparecchiatura 2.4 GHz, la trasmittente funziona con
tre pile a secco AA per un periodo di oltre 25 ore.
7.6 Collegamento
La prima volta che collegate tra loro trasmittente e riceven-
te, le due componenti devono essere ‘legate’. Se avete
effettuato il Binding con successo, l'impianto di ricezione si
mette subito in funzione. Assicurare quindi innanzitutto il
modello in modo che non possiate fare danni dovuti ad un
azionamento che sta eventualmente entrando in funzione e
rimuovere per sicurezza l'elica.
• Preparate la trasmittente per il collegamento
Accendete la trasmittente
tenendo premuto il tasto
multifunzione e successi-
vamente rilasciate il tasto. Il
LED Status lampeggia ve-
locemente in giallo.
Porta per comunicazione PC con cavo
USB (# 85149)
LED di Status
Antenna 2.4 GHz, non piegate stretto,
distribuite l’estremità attiva in linea
retta
Alloggiamenti
servi sockets,
canali 1 - 5
LED (Corona) lampeggia rosso
