Operating instructions

SMART SX
_________________________________________________________________________________________________________
Pagina 47
SMART SX instructions # 985 5353 (23.07.2012 PaCh) • Errors and omissions excepted •
©
MULTIPLEX
Trasmittente con integrato buzzer per ris-
contri audio
Trim alettone
(Mode 1 + 3)
Trim timone
(Mode 2 + 4)
Stick Gas / alettone
(Mode 1 + 3)
Stick elevatore /
timone (Mode 2 +
4)
Canale 6 commutato
(Mode 1 + 3)
Trim elevatore (Mode 2 + 4)
chiesto in modo che corrisponda al modello interes-
sato (vedi Capitolo 7.15).
• Cavetto USB PC (# 85149)
Per effettuare un aggiornamento del firmware attra-
verso la porta nel vano batteria, o per poter caricare
nuove regolazioni del
modello RR+, avete bi-
sogno di un adattatore
USB e una presa Uni
(vedi Capitolo 7.18).
6. S
PECIFICHE
6.1 Trasmittente SMART SX
Frequenza: 2.4 GHz
Tipo trasmissione: FHSS M-LINK
Antenna: Antenna integrata IOAT
Canali servi: 6
Memorie modelli: 50
Formato segnale servi: 1.5 +/- 0.55 ms (100% della
corsa)
Alimentazione: 3 pile a secco AA
Capacità: circa 85 mA
Peso: circa 355 g (incl. batterie)
Dimensioni: circa 193 (larghezza) x 148
(lunghezza) x 53 (altezza) mm
6.2 Ricevente RX-5 light M-LINK
Canali servi: 5
Sistema connettore: UNI
Sistema ricezione: 2.4 GHz FHSS
Voltaggio funzionale: 3.5 V … 9.0 V
Alimentazione: 4 - 6 celle NiXX, 2S LiXX
Gamma di temperatura
funzionale permessa: - 20
o
C … + 55
o
C
Peso: circa 7 g
Dimensioni: circa 34 (larghezza) x 19.5
(lunghezza) x 11 (altezza) mm

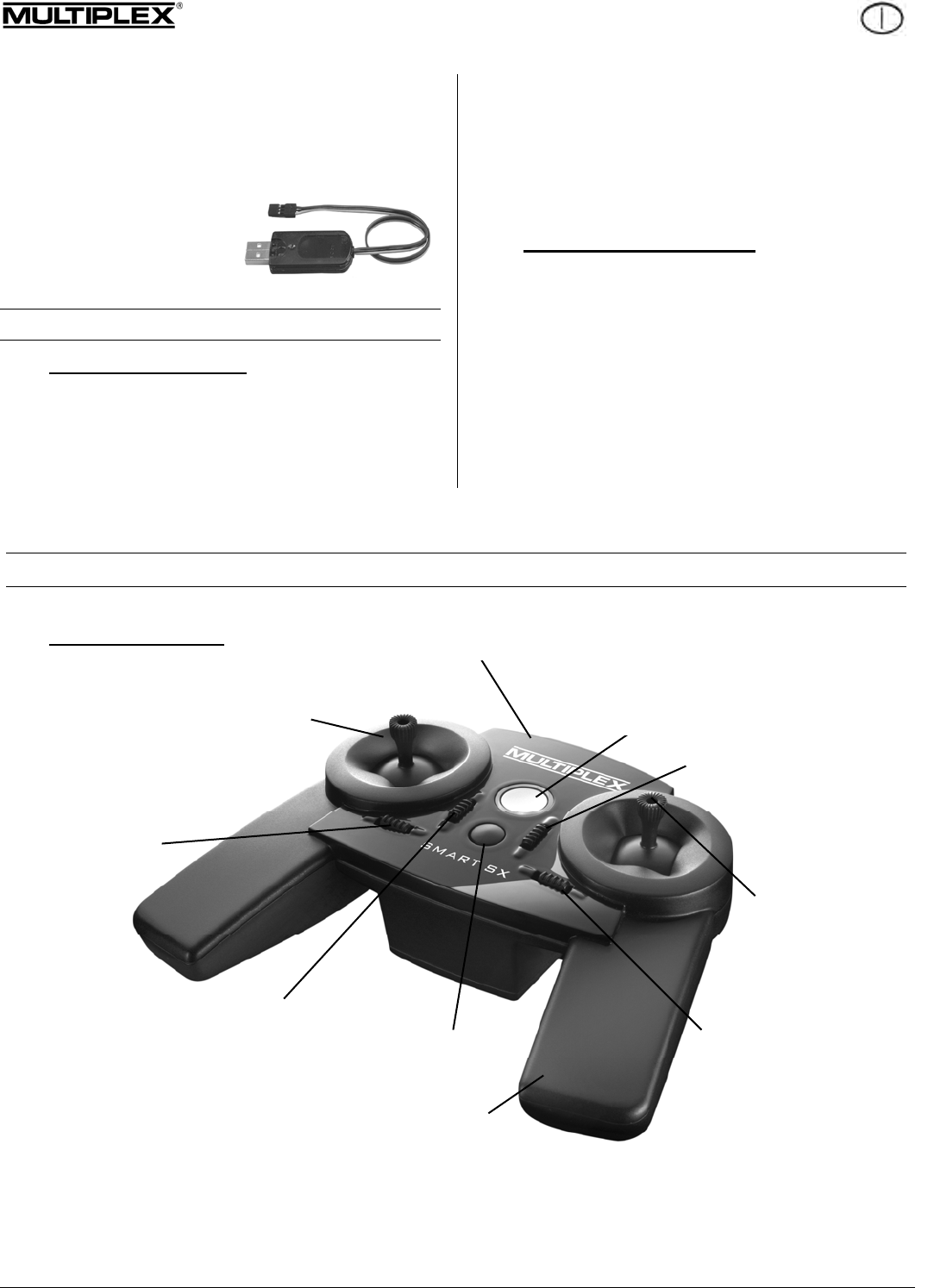

7.1 Controlli trasmittente
7. UTILIZZO
A
ntenna inte
g
rata IOAT
Canale 6 commutato
(Mode 2 + 4)
Trim elevatore
(Mode 1 + 3)
Tasto mul-
tifunzione
Stick elevatore / timone
(Mode 1 + 3)
Stick gas / alettone
(Mode 2
+
4)
Interruttore On / Off (tasto)
con LED di Status
Trim timone
(Mode 1 + 3)
Trim alettone
(Mode 2 + 4)
