Operating instructions

SMART SX
_________________________________________________________________________________________________________
Page 34
Notice SMART SX # 985 5335 (23.07.2012 PaCh) • sous réserves de modifications et d'erreurs d'impression! •
©
MULTIPLEX
Format impulsion servos: 1,5 +/- 0,55 ms (100 % la
course)
Alimentation: 3 éléments, Mignon (AA)
Consommantion: 85 mA
Poids: 355 g (piles incluses)
Dimensions (L x l x h): 193 x 148 x 53 mm
6.2 Récepteur RX-5 light M-LINK
Nb de voies: 5
Prises: UNI
Type de réception: 2,4 GHz FHSS
Tension d'utilisation: 3,5 v … 9,0 V
Alimentation: 4 -6 éléments NiXX, 2s LiXX
Plage de temp. aurorisée: - 20
o
C … + 55
o
C
Poids: 7 g
Dimensions (L x l x h) 34 x 19,5 x 11 mm

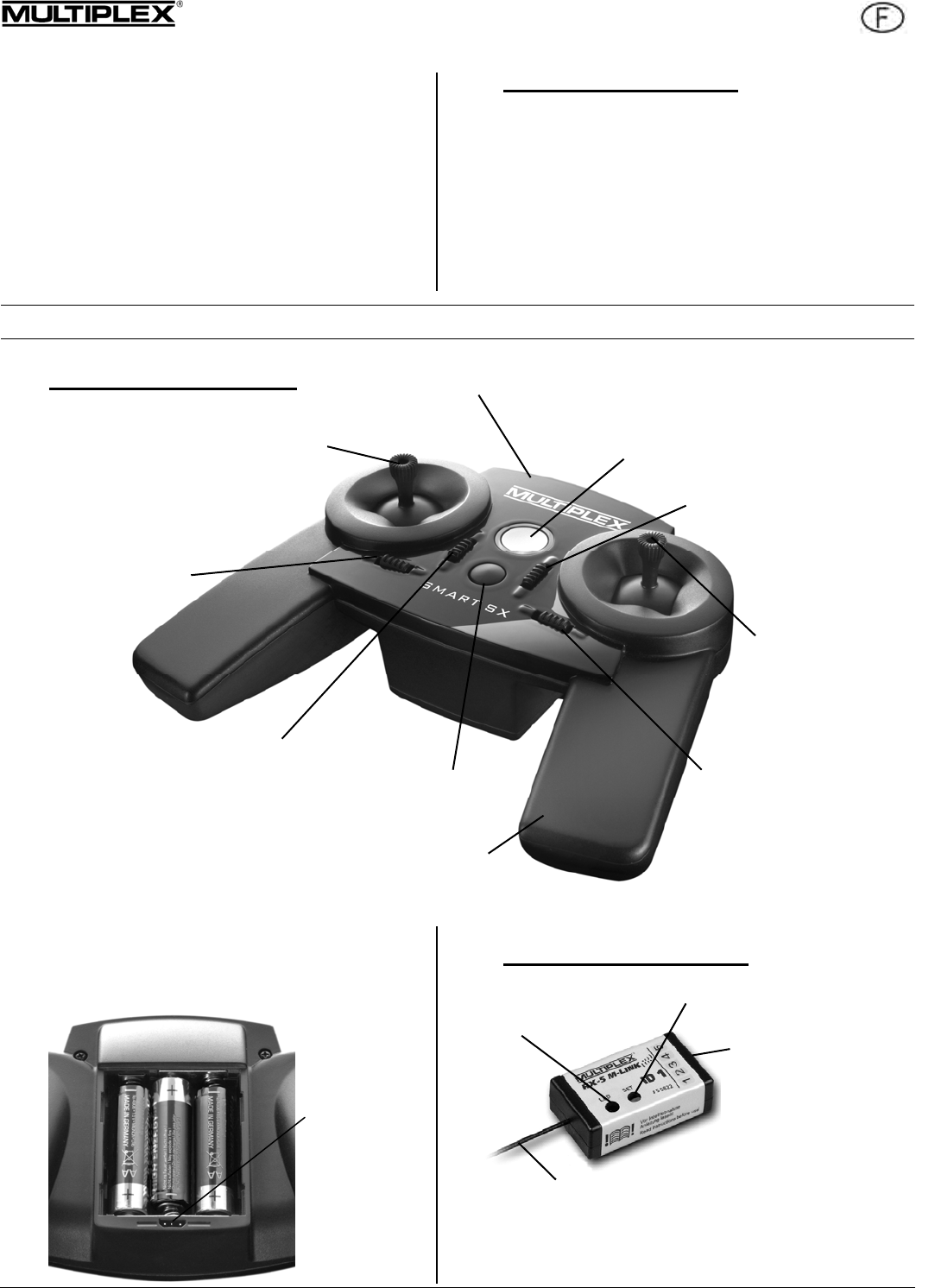

7.1 Eléments de cde de l'émetteur
7.2 Eléments de cde du récepteur
7. MANIPULATION
Inter. ON/OFF (Touche)
avec état LED
Voie 6 (Mode 1 + 3)
Trim profondeur
(Mode 2 + 4)
Manche de cde Prof. / Dir.
(Mode 1 + 3)
Gaz / Ailerons
(Mode 2
+
4)
Manche de cde
Gaz / Ailerons
(Mode 1 + 3)
Prof. / Direction
(Mode 2 + 4)
Trim ailerons
(Mode 1 + 3)
Trim direction
(Mode 2 + 4)
Trim de direction
(Mode 1 + 3)
Trim ailerons
(Mode 2 + 4)
Touche Multi-
fonctions
Voie 6 (Mode 2 + 4)
Trim profondeur
(Mode 1 + 3)
A
ntenne IOAT inté
g
rée
Emetteur avec Buzzer intégré pour Feed-Back
sonore
Logement piles avec éléments mon-
tés (attention à la polarité, voir pho-
to)
Etat LED
Touche SET
Sorties servos
Voies 1 - 5
Antenne 2,4 GHz, ne pas la replier,
l'extrémité éfficace doit être rectiligne
Port pour
brancher le
câble USB
de commu-
nication
avec le PC.
