BRANCHEMENTS

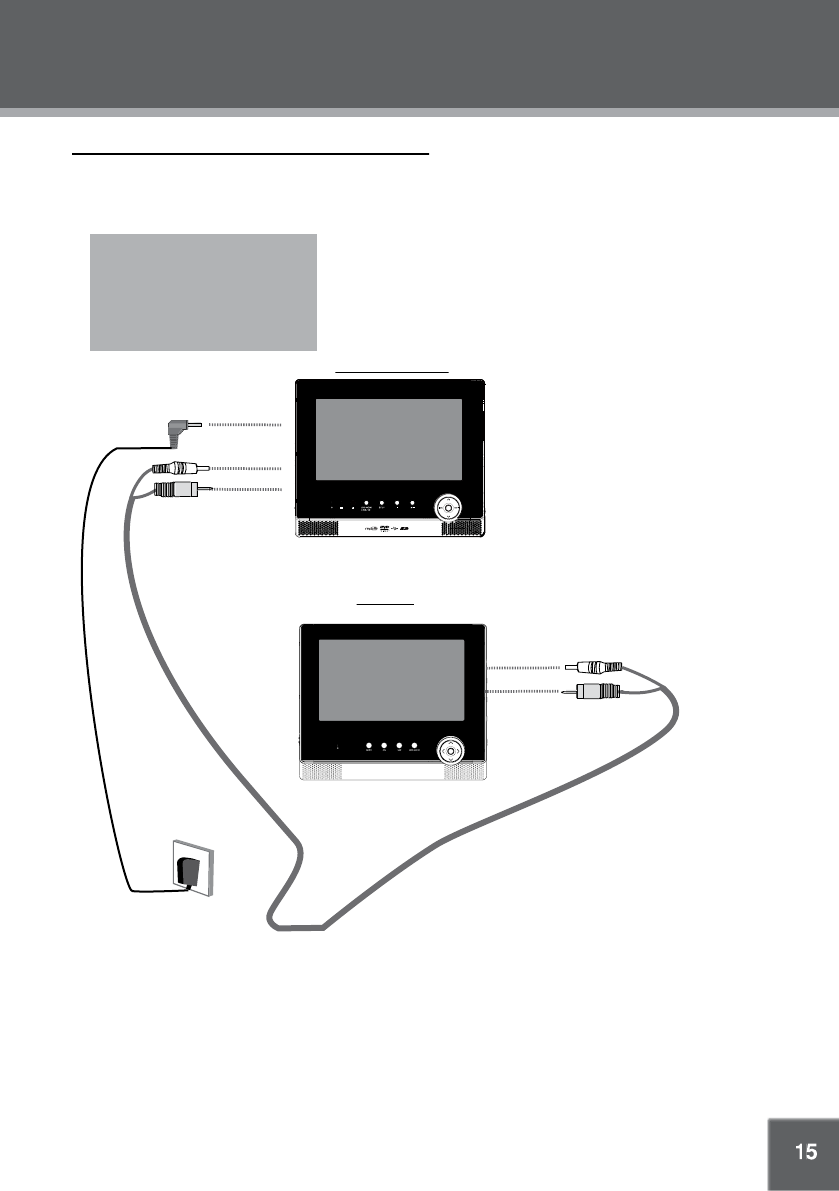

Branchements des sorties audio/vidéo & alimentation
Avant de brancher sur l’alimentation électrique, vérifi ez que tous les branchements sont correctement faits.
• Brancher sur une prise de courant murale
• Signal de sortie AV de l’appareil principal au moniteur par le cordon de voiture DC
Entrée DC 9V
Entrée DC 9V
Sortie 9V CC
AUDIO/VIDÉO
PRISE
AUDIO/VIDÉO
PRISE
Adaptateur AC/DC pour l’appareil
principal :
Cet adaptateur AC/DC doit être utilisé
sur des prises de courants murales AC
de 100-240V~50/60Hz 0.6A MAX.
Sortie DC : 9V
Courant DC : 1.5A
Sur une prise murale
(100-240V 50/60Hz)
Moniteur
Appareil principal
