Nota: Si durante el ajuste para disparar alcanza el tope cero
(es decir, existe, por ejemplo, disparo alto pero la tapa de
ajuste ya no puede ajustarse más en dirección «bajo» de-
bido al tope cero), entonces afloje los tornillos prisioneros
de la tapa de ajuste, gírelos como mínimo con el valor del
disparo alto en dirección «hacia arriba» y vuelva a apretar
los tornillos prisioneros. Ahora vuelve a estar disponible el
rango de ajuste para ajustar la retícula conforme a la posi-
ción del punto de impacto. Análogamente también puede
procederse con la tapa de ajuste del ajuste lateral.
Si por descuido hubiera desenroscado demasiado los tornillos
al poner a cero, la tapa de ajuste se puede quitar del visor te-
lescópico. Para volver a montar la tapa de ajuste, presiónela
en el tambor de ajuste y vuelva a apretar, a continuación, los
tornillos prisioneros.
Nota : Con la tapa de ajuste desmontada se puede colocar
el mecanismo para visualizar la segunda vuelta en una po-
sición en la que la tapa de ajuste ya no se pueda seguir
girando en la segunda vuelta (fig. 1). Antes del montaje de
la tapa de ajuste asegúrese de que la ranura del cilindro
giratorio se encuentre en la posición indicada en la fig. 2. El
cilindro giratorio puede colocarse en la posición indicada
con ayuda de un destornillador pequeño.
La mecánica del ajuste de la retícula está diseñada de modo
que el rango de ajuste disponible sea rectangular. Al final del
rango de ajuste se encuentra respectivamente un tope interno
y el tambor de ajuste ya no se puede seguir girando en esa
dirección. Esto significa que, en caso de aprovechamiento
completo del rango de ajuste, por ejemplo, en la altura, sigue
estando disponible al igual que antes la totalidad del rango de
ajuste en dirección lateral (y viceversa).
Este modo constructivo consigue, además, que no se pueda
producir un «salto» incontrolado de la retícula ni tampoco un
deterioro de la mecánica, si se alcanza el rango extremo de los
ajustes de la retícula. Por consiguiente, se puede utilizar sin
limitaciones la totalidad del rango de ajuste indicado.

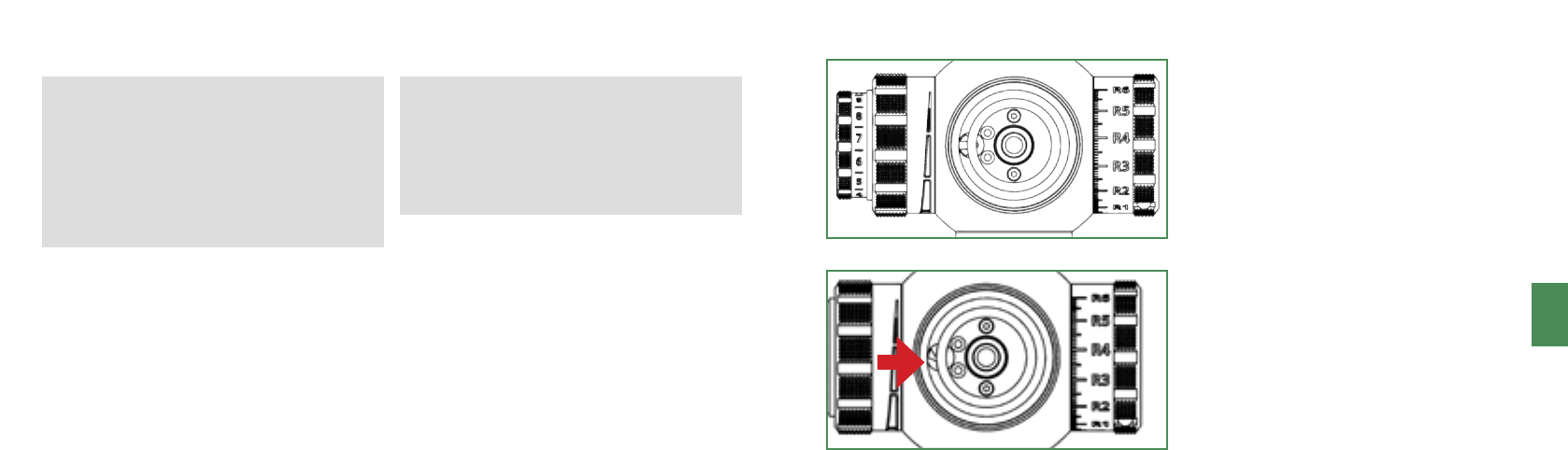

Fig. 1
Fig. 2
Tener en cuenta: posición de la ranura del cilindro giratorio
RETÍCULA LUMINOSA Y CAMBIO DE LAS PILAS
El anillo de ajuste para la retícula luminosa y el compartimento
de las pilas se encuentran integrados en la corrección de para-
laje en la parte izquierda del tubo central.
El compartimento de las pilas se cierra por medio de una tapa
atornillada. Para colocar una pila nueva, gire la tapa en el sen-
tido contrario a las agujas del reloj con una moneda u otro
objeto adecuado. Para extraerla, presione con la uña sobre el
borde de la pila para soltarla de su soporte.
Al colocar la pila nueva, el polo negativo debe apuntar hacia
el visor telescópico. A continuación, vuelva a atornillar la tapa
firmemente.
Utilice exclusivamente pilas nuevas e intactas del tipo CR 2032
de una marca reconocida.
La intensidad lumínica deseada se puede ajustar girando el
anillo de ajuste en 11 niveles. El anillo de ajuste está equi-
pado con muescas de clic. Entre los niveles de intensidad se
encuentran posiciones de «desconectado», de manera que una
intensidad preseleccionada se puede conectar y desconectar
con un único clic.
