AJUSTE DE LAS CURVAS DE LUMINOSIDAD
El sistema electrónico de iluminación se puede programar para
dos curvas de luminosidad distintas. Para configurar una curva
oscura, retire la pila, gire la rueda de ajuste de la iluminación de
la retícula a «2» y vuelva a insertar la pila. Ahora, la iluminación
de la retícula es oscura en toda la zona de ajuste.
Para volver a configurar la curva estándar de luminosidad, re-
pita el proceso pero girando la rueda de ajuste a «8» antes de
volver a insertar la pila
RETÍCULA
En el caso de los visores telescópicos 1-5x24, 2-10x50 y
3-15x56, la retícula se sitúa en el segundo plano focal. El
tamaño de la retícula no aumenta en caso de un cambio del
aumento, sino que siempre permanece igual; por lo tanto, en
estos visores telescópicos el grado de cobertura de la retícula
depende del aumento.

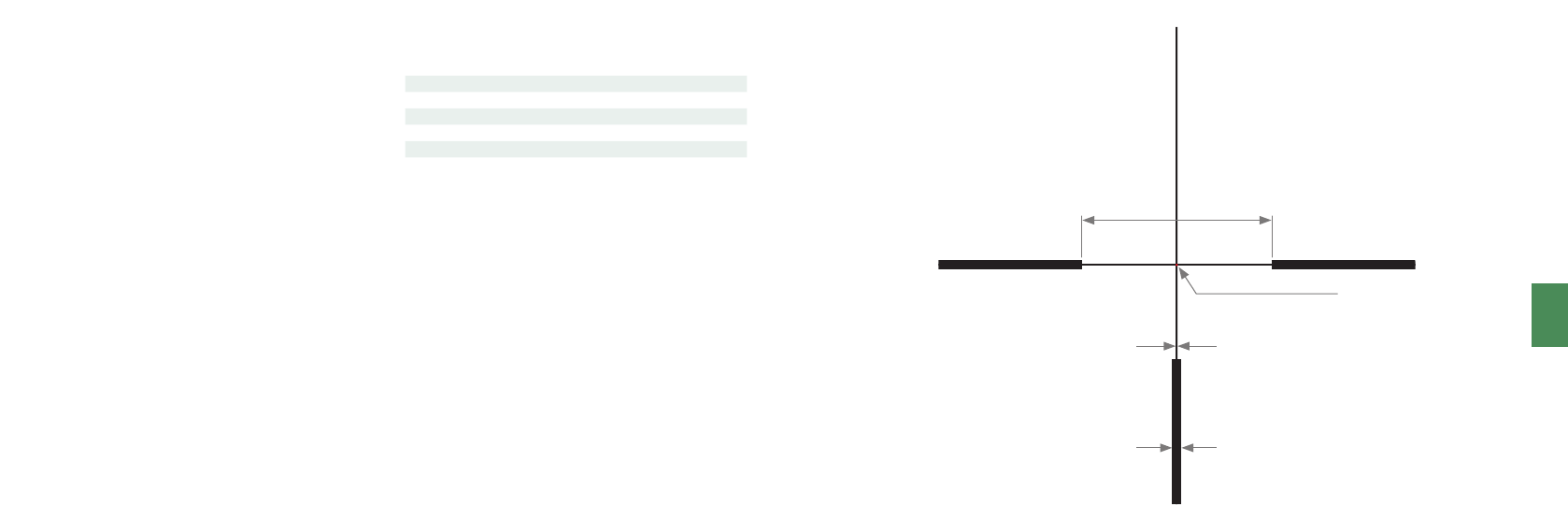

SUBTENSIÓN DE LA RETÍCULA
German #4 1-5x24 2-10x50 3-15x56
A 200 100 66,6
B 10 5 3,3
C 2 1 0,7
D 2 1 0,7
Todas las dimensiones en cm a 100 metros y con los máxi-
mos aumentos
