Hinweis: Die Absehenbeleuchtung des 5-25x56 LR besitzt
keine Abschaltautomatik. Bitte stellen Sie daher sicher, dass
die Absehenbeleuchtung nach Gebrauch ausgeschaltet ist.
Hinweis: Die Absehenbeleuchtung des LR Zielfernrohres ist
für den Einsatz bei Dämmerung und Nacht ausgelegt. Da-
für lässt sie sich so fein dimmen, dass sie bei einsetzender
Dämmerung bis hin zu fast völliger Dunkelheit das Zielbild
nicht überstrahlt. Die Absehenbeleuchtung ist nicht für den
Tageinsatz vorgesehen und auch in den höheren Beleuch-
tungsstufen bei Tageslicht kaum bzw. nicht sichtbar. Dies ist
nicht auf leere Batterien oder einen Defekt zurückzuführen,
sondern entspricht dem vorgesehenen Einsatzzweck.

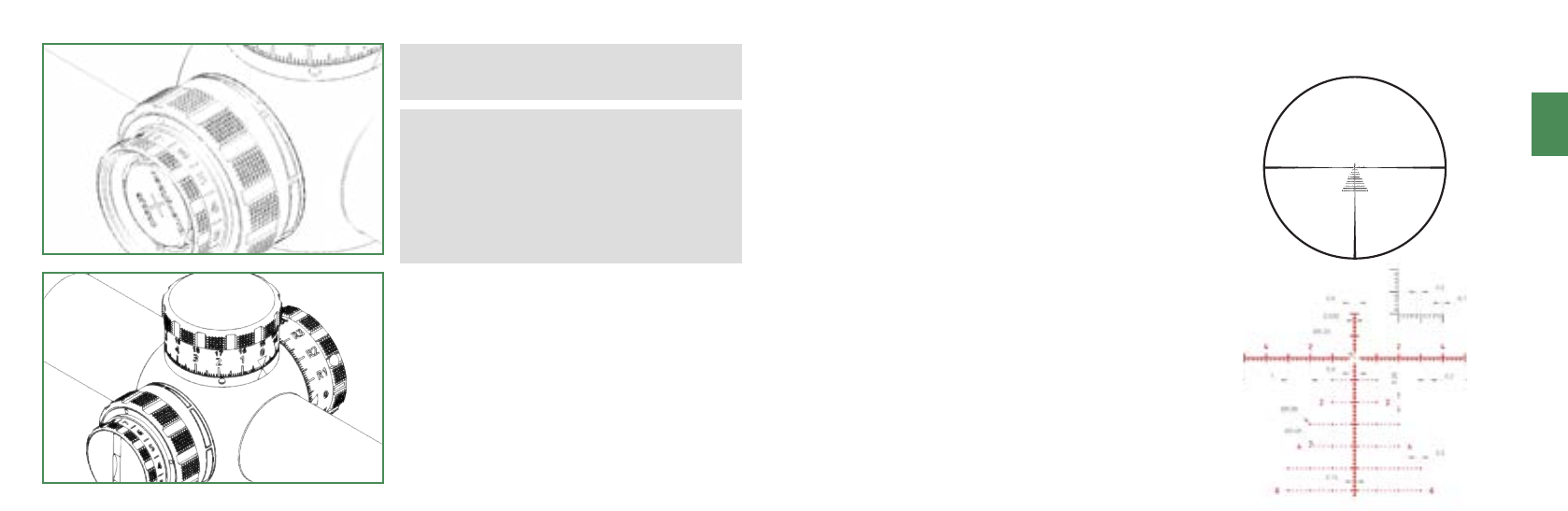

ABSEHEN
Das Absehen des LR Zielfernrohres befindet sich in der
1. Bildebene. Dies bedeutet, dass sich das Absehen im selben
Maße vergrößert wie das Zielbild. Dadurch bleiben die Abdeck-
maße des Absehens relativ zum Zielbild immer gleich. Daher
kann das Absehen unabhängig von der eingestellten Vergröße-
rung zum Entfernungsschätzen, zur Trepunktkorrektur und zur
Flugbahnkompensation genutzt werden. Die Beleuchtung lässt
sich für den Einsatz bei Dämmerung und Nacht fein dimmen,
um ein Blenden oder Ablenkung vom Ziel zu vermeiden.
MRAD-SKALA
Die Mrad-Skala besitzt eine feine 0.1 mrad-Unterteilung, so
dass je nach Vergrößerung eine Ablesegenauigkeit von bis zu
0.05 mrad erreicht werden kann. Sie dient zur präzisen Ent-
fernungsermittlung von Zielen bekannter Größe mit Hilfe der
Mil-Formel:
Zielgröße [mm] ÷ Skalenwert [mrad] = Entfernung [m]
Der Messbereich beträgt bis zu 10 mrad horizontal und 10
mrad vertikal, wenn die Linien des Absehens als Basislinien
verwendet werden.
Ebenso kann die Größe eines Zieles bei bekannter Entfernung
ermittelt werden. Dies kann z.B. nützlich sein, wenn ein Ziel in
bekannter Entfernung sichtbar ist und die Entfernung zu einem
gleichartigen Ziel in unbekannter Entfernung ermittelt werden
soll. Die Formel hierfür lautet:
Skalenwert [mrad] ∙ Entfernung [m] = Zielgröße [mm]
ABSEHEN-DECKMAẞE
